螺栓球节点网架施工方案

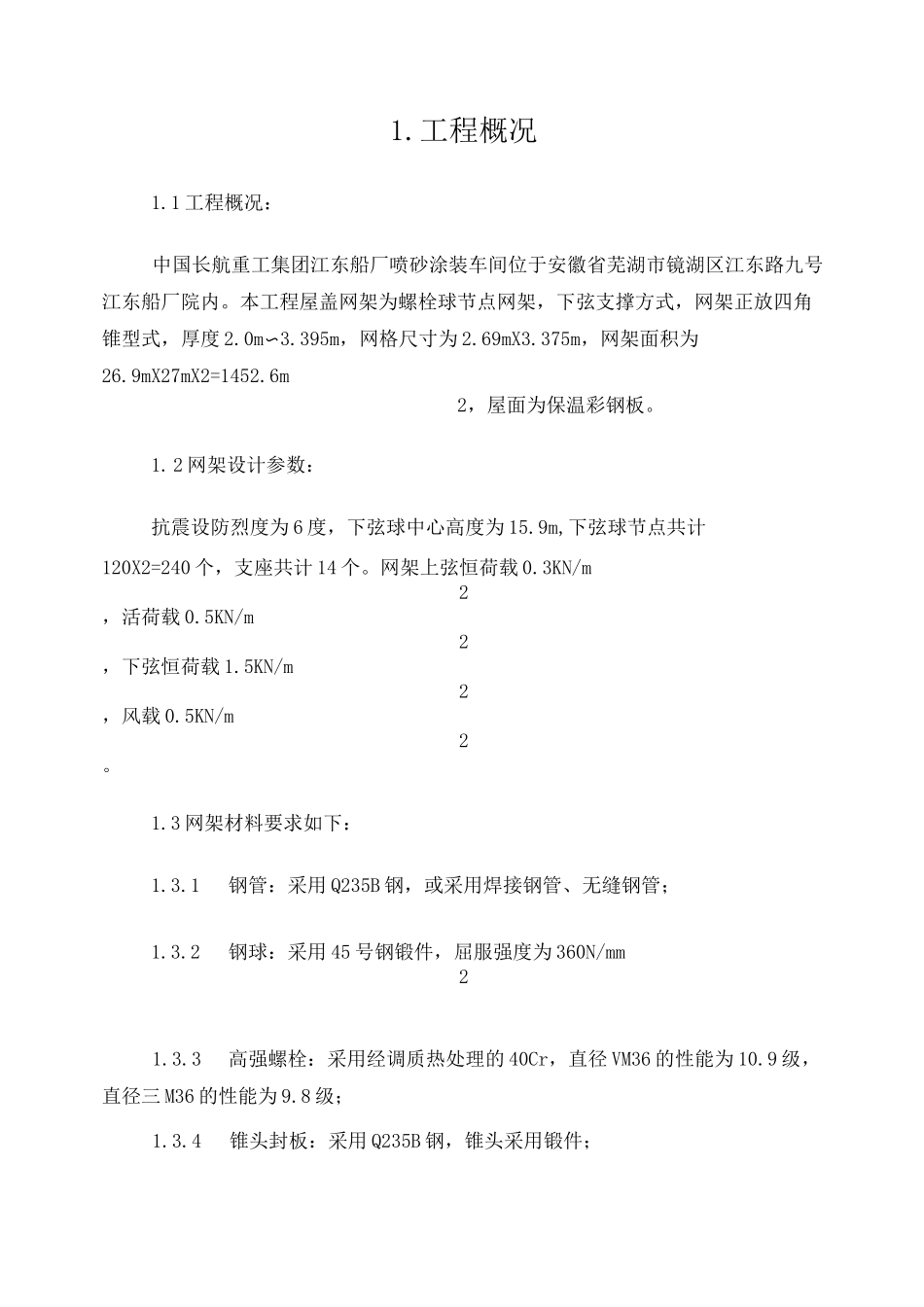

螺栓球节点网架施工方案_第1页
1/15

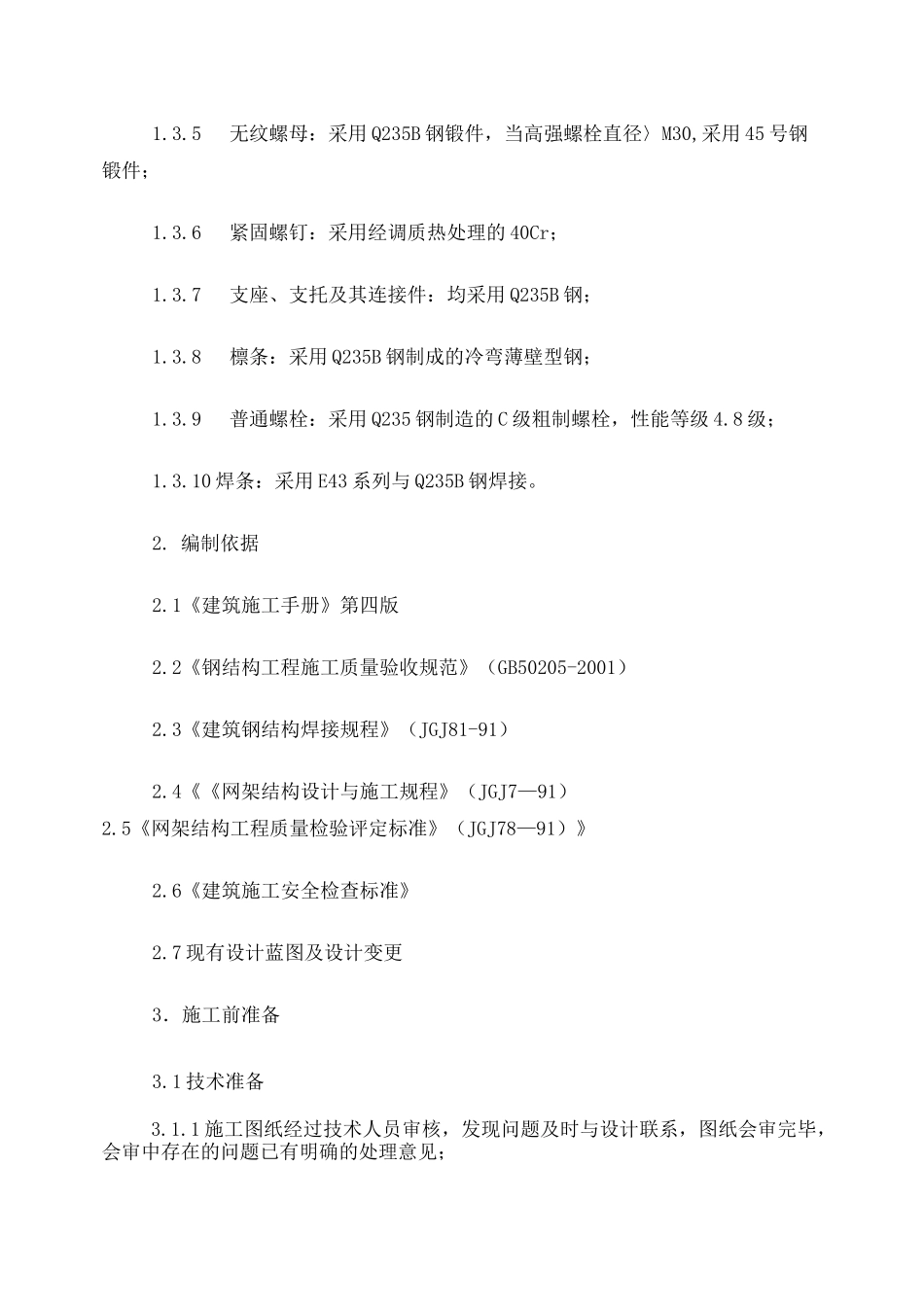

螺栓球节点网架施工方案_第2页
2/15

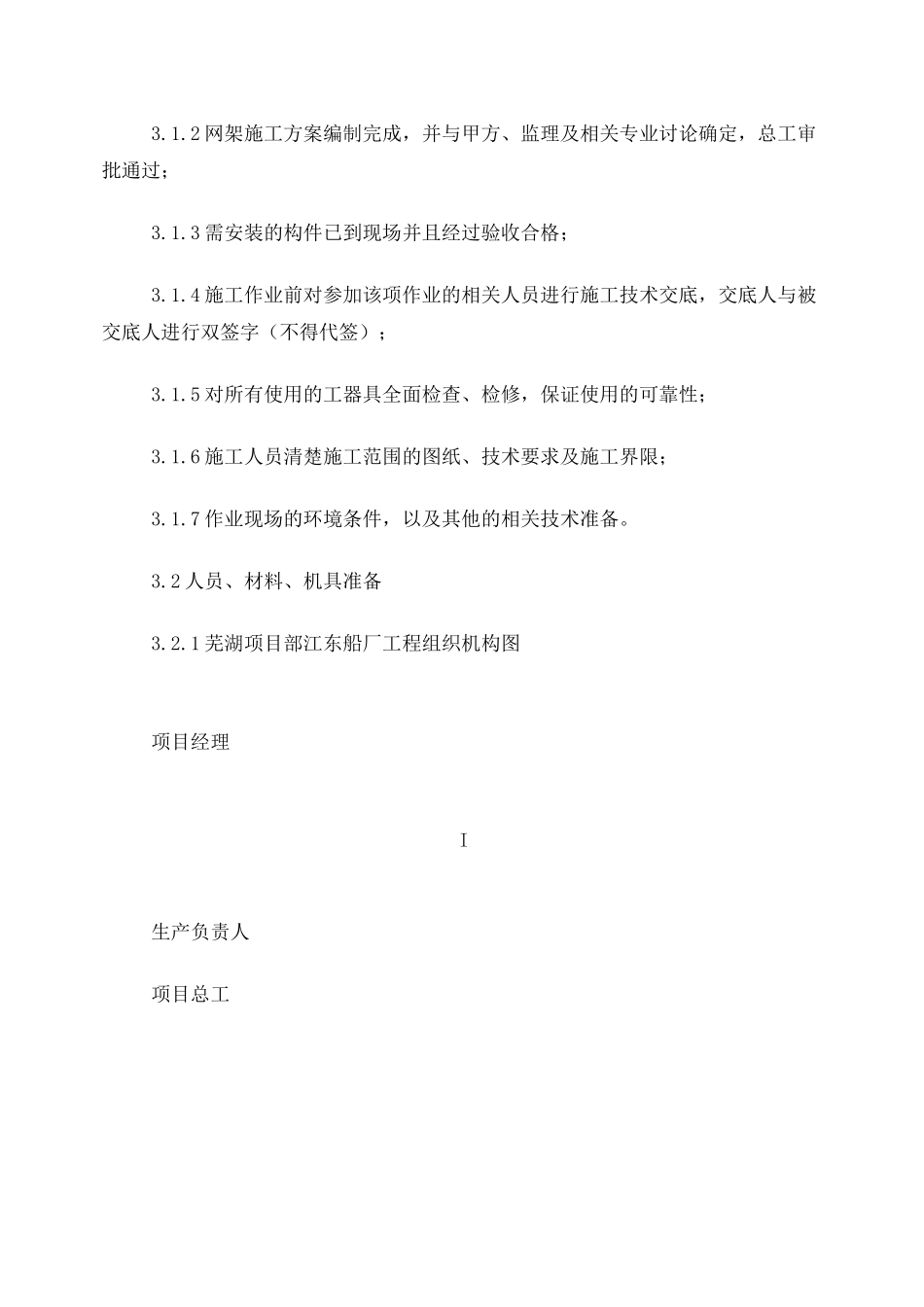

螺栓球节点网架施工方案_第3页
3/15
1.工程概况1.1 工程概况:中国长航重工集团江东船厂喷砂涂装车间位于安徽省芜湖市镜湖区江东路九号江东船厂院内。本工程屋盖网架为螺栓球节点网架,下弦支撑方式,网架正放四角锥型式,厚度 2.0m〜3.395m,网格尺寸为 2.69mX3.375m,网架面积为26.9mX27mX2=1452.6m2,屋面为保温彩钢板。1.2 网架设计参数:抗震设防烈度为 6 度,下弦球中心高度为 15.9m,下弦球节点共计120X2=240 个,支座共计 14 个。网架上弦恒荷载 0.3KN/m2,活荷载 0.5KN/m2,下弦恒荷载 1.5KN/m2,风载 0.5KN/m2。1.3 网架材料要求如下:1.3.1钢管:采用 Q235B 钢,或采用焊接钢管、无缝钢管;1.3.2钢球:采用 45 号钢锻件,屈服强度为 360N/mm21.3.3高强螺栓:采用经调质热处理的 40Cr,直径 VM36 的性能为 10.9 级,直径三 M36 的性能为 9.8 级;1.3.4锥头封板:采用 Q235B 钢,锥头采用锻件;1.3.5无纹螺母:采用 Q235B 钢锻件,当高强螺栓直径〉M30,采用 45 号钢锻件;1.3.6紧固螺钉:采用经调质热处理的 40Cr;1.3.7支座、支托及其连接件:均采用 Q235B 钢;1.3.8檩条:采用 Q235B 钢制成的冷弯薄壁型钢;1.3.9普通螺栓:采用 Q235 钢制造的 C 级粗制螺栓,性能等级 4.8 级;1.3.10 焊条:采用 E43 系列与 Q235B 钢焊接。2. 编制依据2.1《建筑施工手册》第四版2.2《钢结构工程施工质量验收规范》(GB50205-2001)2.3《建筑钢结构焊接规程》(JGJ81-91)2.4《《网架结构设计与施工规程》(JGJ7—91)2.5《网架结构工程质量检验评定标准》(JGJ78—91)》2.6《建筑施工安全检查标准》2.7 现有设计蓝图及设计变更3.施工前准备3.1 技术准备3.1.1 施工图纸经过技术人员审核,发现问题及时与设计联系,图纸会审完毕,会审中存在的问题已有明确的处理意见;3.1.2 网架施工方案编制完成,并与甲方、监理及相关专业讨论确定,总工审批通过;3.1.3 需安装的构件已到现场并且经过验收合格;3.1.4 施工作业前对参加该项作业的相关人员进行施工技术交底,交底人与被交底人进行双签字(不得代签);3.1.5 对所有使用的工器具全面检查、检修,保证使用的可靠性;3.1.6 施工人员清楚施工范围的图纸、技术要求及施工界限;3.1.7 作业现场的环境条件,以及其他的相关技术准备。3.2 人员、材料、机具准备3.2.1 芜湖项目部江东船厂工程组织机构图项目经理I生产负责人项目总工工程部程部质量部安环部经营部营物资部资部财务部...
