串、并联电路中电流的规律 考点方法

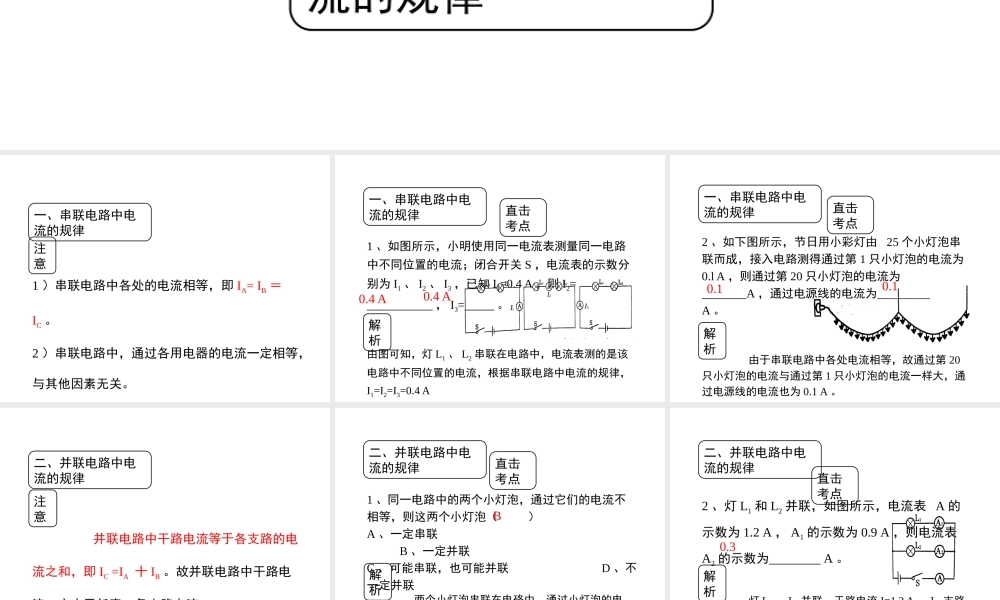

《串、并联电路中电流的规律》考点方法一、串联电路中电流的规律二、并联电路中电流的规律注意1 ）串联电路中各处的电流相等，即 IA= IB ＝ IC 。2 ）串联电路中，通过各用电器的电流一定相等，与其他因素无关。一、串联电路中电流的规律直击考点1 、如图所示，小明使用同一电流表测量同一电路中不同位置的电流；闭合开关 S ，电流表的示数分别为 I1 、 I2 、 I3 ，已知 I1=0.4 A ，则 I2= ， I3= 。解析由图可知，灯 L1 、 L2 串联在电路中，电流表测的是该电路中不同位置的电流，根据串联电路中电流的规律， I1=I2=I3=0.4 A一、串联电路中电流的规律0.4 A0.4 A直击考点2 、如下图所示，节日用小彩灯由 25 个小灯泡串联而成，接入电路测得通过第 1 只小灯泡的电流为0.l A ，则通过第 20 只小灯泡的电流为 A ，通过电源线的电流为 A 。解析 由于串联电路中各处电流相等，故通过第 20只小灯泡的电流与通过第 1 只小灯泡的电流一样大，通过电源线的电流也为 0.1 A 。一、串联电路中电流的规律0.10.1注意 并联电路中干路电流等于各支路的电流之和，即 IC =IA 十 IB 。故并联电路中干路电流一定大于任意一条支路电流。二、并联电路中电流的规律直击考点1 、同一电路中的两个小灯泡，通过它们的电流不相等，则这两个小灯泡（ ）A 、一定串联 B 、一定并联C 、可能串联，也可能并联 D 、不一定并联解析 两个小灯泡串联在电硌中，通过小灯泡的电流一定相等，若通过它们的电流不相等，则这两个小灯泡一定不是串联，只可能是并联。B二、并联电路中电流的规律直击考点2 、灯 L1 和 L2 并联，如图所示，电流表 A 的示数为 1.2 A ， A1 的示数为 0.9 A ，则电流表A2 的示数为 A 。解析 灯 L1 、 L2 并联，干路电流 I=1.2 A ， L1 支路电流 I1=0.9 A 。由并联电路的电流规律可知， L2 支路电流 I2=I-I1=1.2 A-0.9 A=0.3A ，即电流表 A2 的示数为0.3A 。0.3二、并联电路中电流的规律规律方法总结：根据串、并联电路特点，求解有关问题时，应按以下思路进行：1 ）分析电路结构，识别各电路元件间的串、并联关系；2 ）判断电流表测量的是哪段电路中的电流；3 ）根据串、并联电路中的电流特点，按照题目给定的条件，求出待求的电流。
