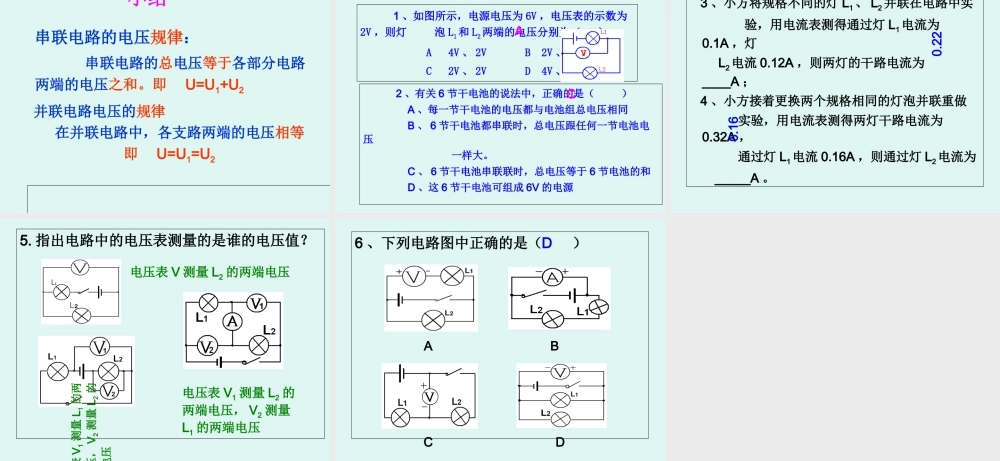

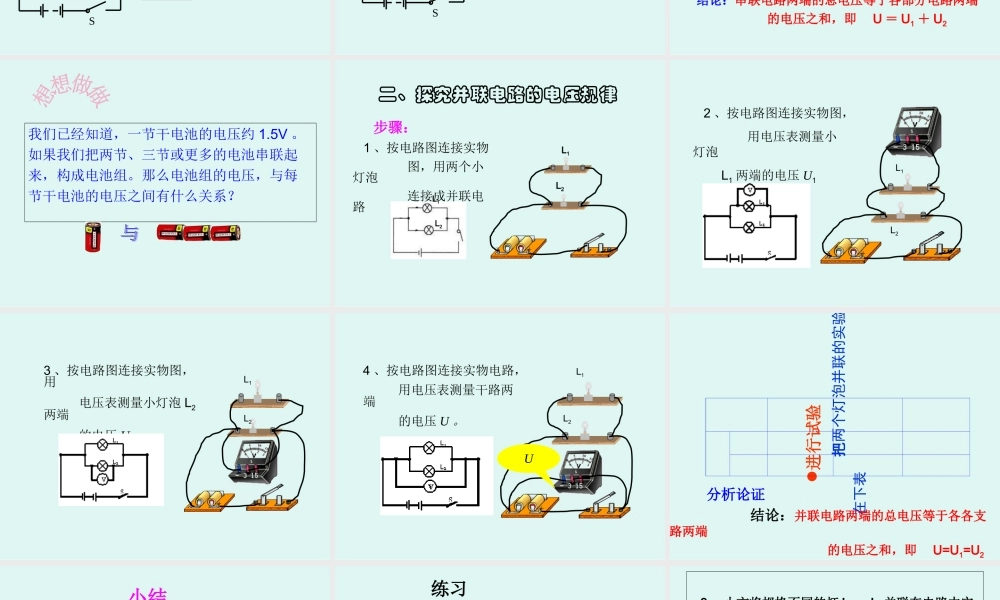

串、并联电路电压的规律第二节 复习 电压表的使用规则： 1 、电压表要并联在电路的两端。 2 、电压表的“ +” 必须接电源正极端 ,“ －”接负 极端 3 、要选择合适的量程：太小：电压表会烧 坏太大：读数不精确 4 、可直接并接在电源的正、负极，所测的 电压就是电源电压。 学习目标 1 、用电压表测量串联电路的各部分电路 两端的电压 . 2 、研究串联电路的总电压和各部分电压 的关系 . 3 、用电压表测量并联电路的各支路两端 电压 . 4 、研究并联电路的各支路两端电压的关系 . 实验：一、探究串联电路电压的规律 提出问题： 猜想和假设：猜测上面科学问题的可能答案 设计实验： 器材：小灯泡 ( 灯座 )2 个，电压表，电源，导线， 电键 电路图：VL2L1S 实验步骤：1 、按电路图连接实物图，使电压表测量小灯泡 EL1 两端的电压 U1L1L2VL2L1SAB 2 、用电压表测量小灯泡 L2 两端的电压 U2L1L2VL2L1SCB 进行试验 把两个灯泡串联的实验结果记录在下表分析论证 结论：串联电路两端的总电压等于各部分电路两端 的电压之和，即 U ＝ U1 ＋ U2 我们已经知道，一节干电池的电压约 1.5V 。如果我们把两节、三节或更多的电池串联起来，构成电池组。那么电池组的电压，与每节干电池的电压之间有什么关系？ 二、探究并联电路的电压规律步骤： 1 、按电路图连接实物 图，用两个小灯泡 连接成并联电路L1L2L1L2 2 、按电路图连接实物图， 用电压表测量小灯泡 L1 两端的电压 U1L1L2 3 、按电路图连接实物图，用 电压表测量小灯泡 L2两端 的电压 U2 。L1L2 4 、按电路图连接实物电路， 用电压表测量干路两端 的电压 U 。L1L2U 进行试验 把两个灯泡并联的实验结果记录在下表 分析论证 结论：并联电路两端的总电压等于各各支路两端 的电压之和，即 U=U1=U2 小结 串联电路的电压规律： 串联电路的总电压等于各部分电路两端的电压之和。即 U=U1+U2 并联电路电压的规律 在并联电路中，各支路两端的电压相等即 U=U1=U2 1 、如图所示，电源电压为 6V ，电压表的示数为2V ，则灯 泡 L1和 L2两端的电压分别为（ ） A 4V 、 2V B 2V 、 4V C 2V 、 2V D 4V 、 4V2 、有关 6 节干电池的说法中，正确的是（ ） A 、每一节干电池的电压都与电池组总电压相同 B 、 6 节干电池都串联时，总电压跟任何一节电池电压 一样大。 C 、 ...
