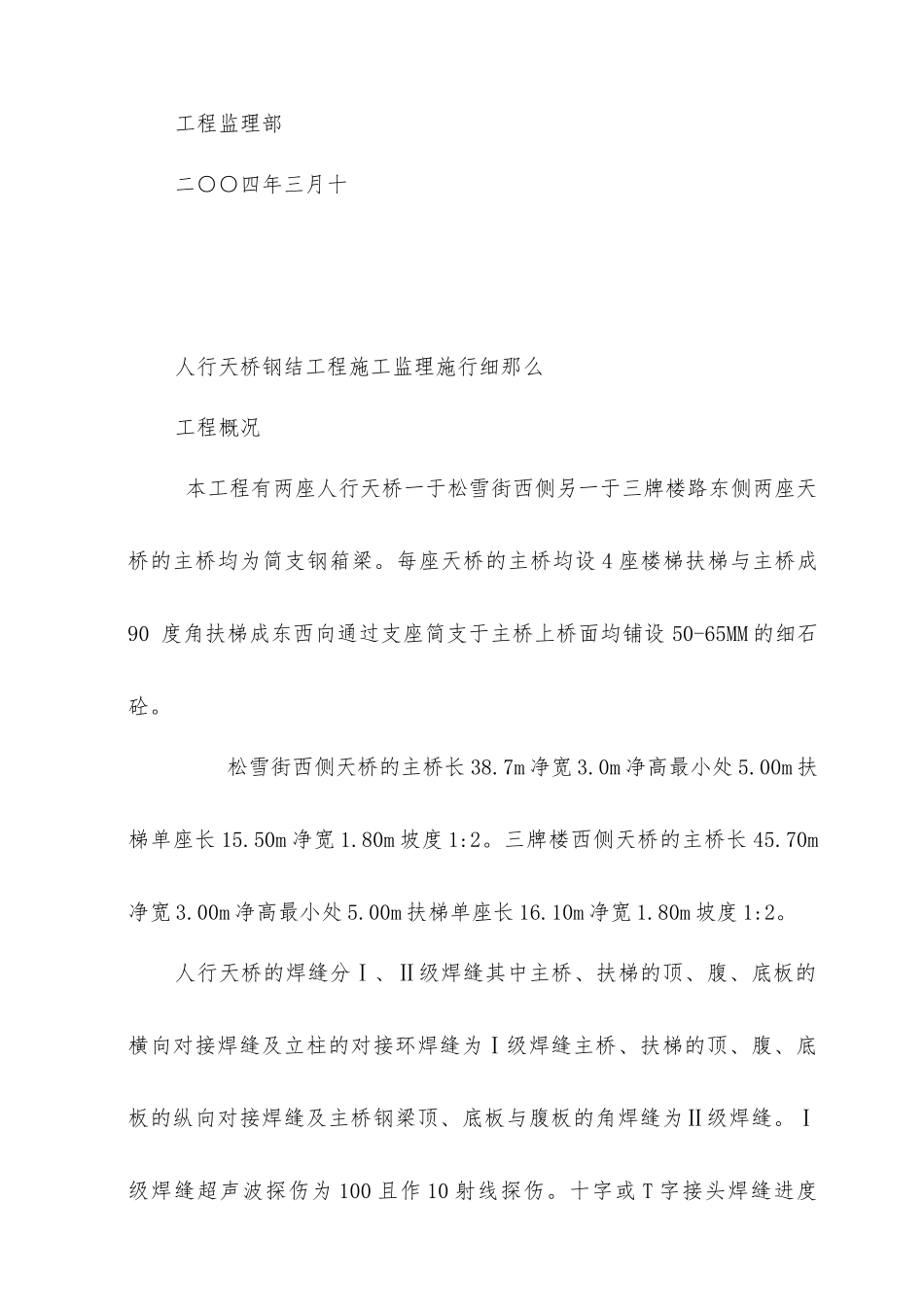

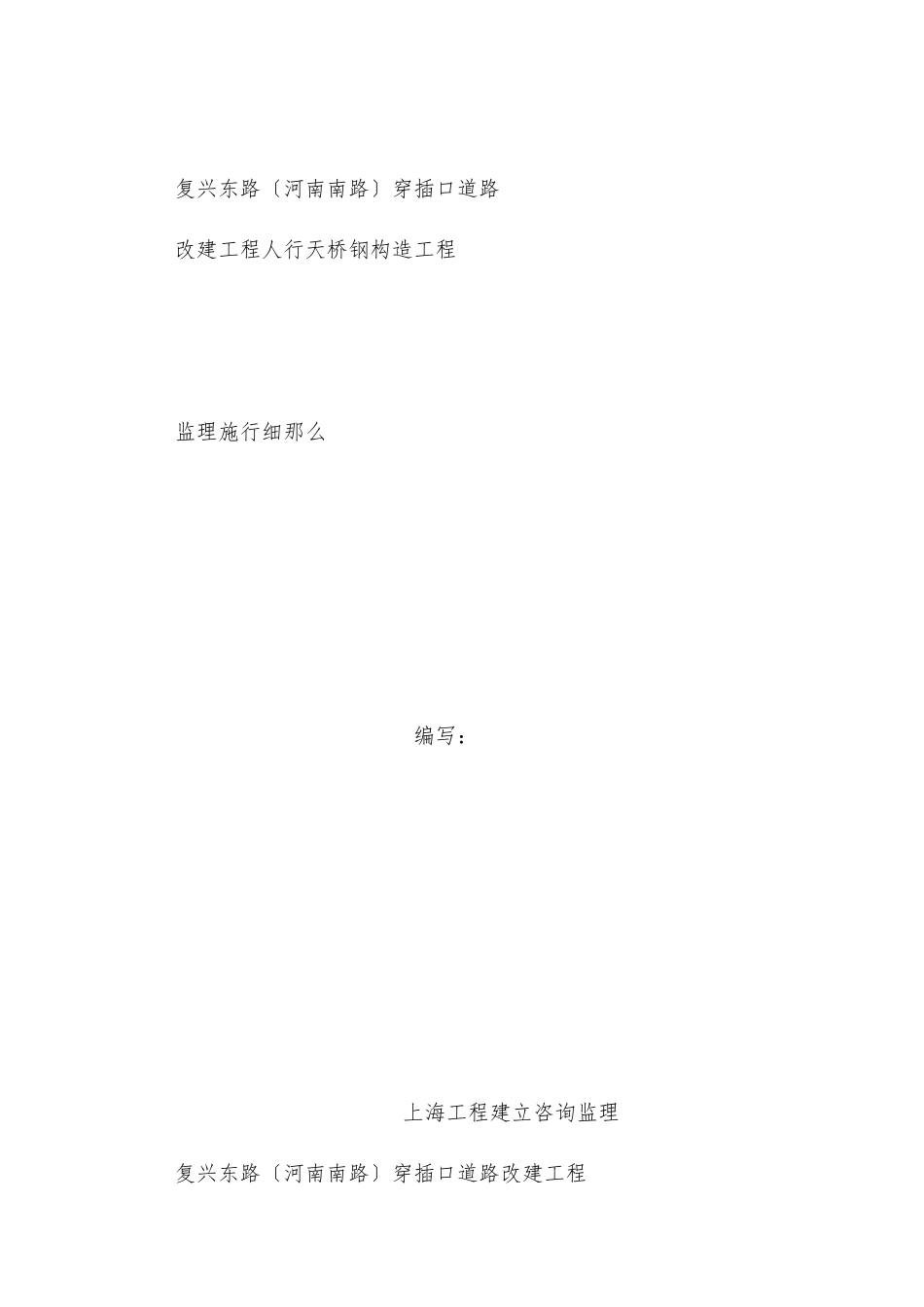

复兴东路〔河南南路〕穿插口道路改建工程人行天桥钢构造工程监理施行细那么 编写： 上海工程建立咨询监理复兴东路〔河南南路〕穿插口道路改建工程工程监理部二○○四年三月十人行天桥钢结工程施工监理施行细那么工程概况 本工程有两座人行天桥一于松雪街西侧另一于三牌楼路东侧两座天桥的主桥均为简支钢箱梁
每座天桥的主桥均设 4 座楼梯扶梯与主桥成90 度角扶梯成东西向通过支座简支于主桥上桥面均铺设 50-65MM 的细石砼
松雪街西侧天桥的主桥长 38
7m 净宽 3
0m 净高最小处 5
00m 扶梯单座长 15
50m 净宽 1
80m 坡度 1:2
三牌楼西侧天桥的主桥长 45
70m净宽 3
00m 净高最小处 5
00m 扶梯单座长 16
10m 净宽 1
80m 坡度 1:2
人行天桥的焊缝分Ⅰ、Ⅱ级焊缝其中主桥、扶梯的顶、腹、底板的横向对接焊缝及立柱的对接环焊缝为Ⅰ级焊缝主桥、扶梯的顶、腹、底板的纵向对接焊缝及主桥钢梁顶、底板与腹板的角焊缝为Ⅱ级焊缝
Ⅰ级焊缝超声波探伤为 100 且作 10 射线探伤
十字或 T 字接头焊缝进度100 探伤立柱仅做超声波探伤
射线探伤检验等级为 AB 级
Ⅱ级焊缝超声波探伤为 20 如不能对缺陷做出推断时亦应采纳一定比例的射线探伤

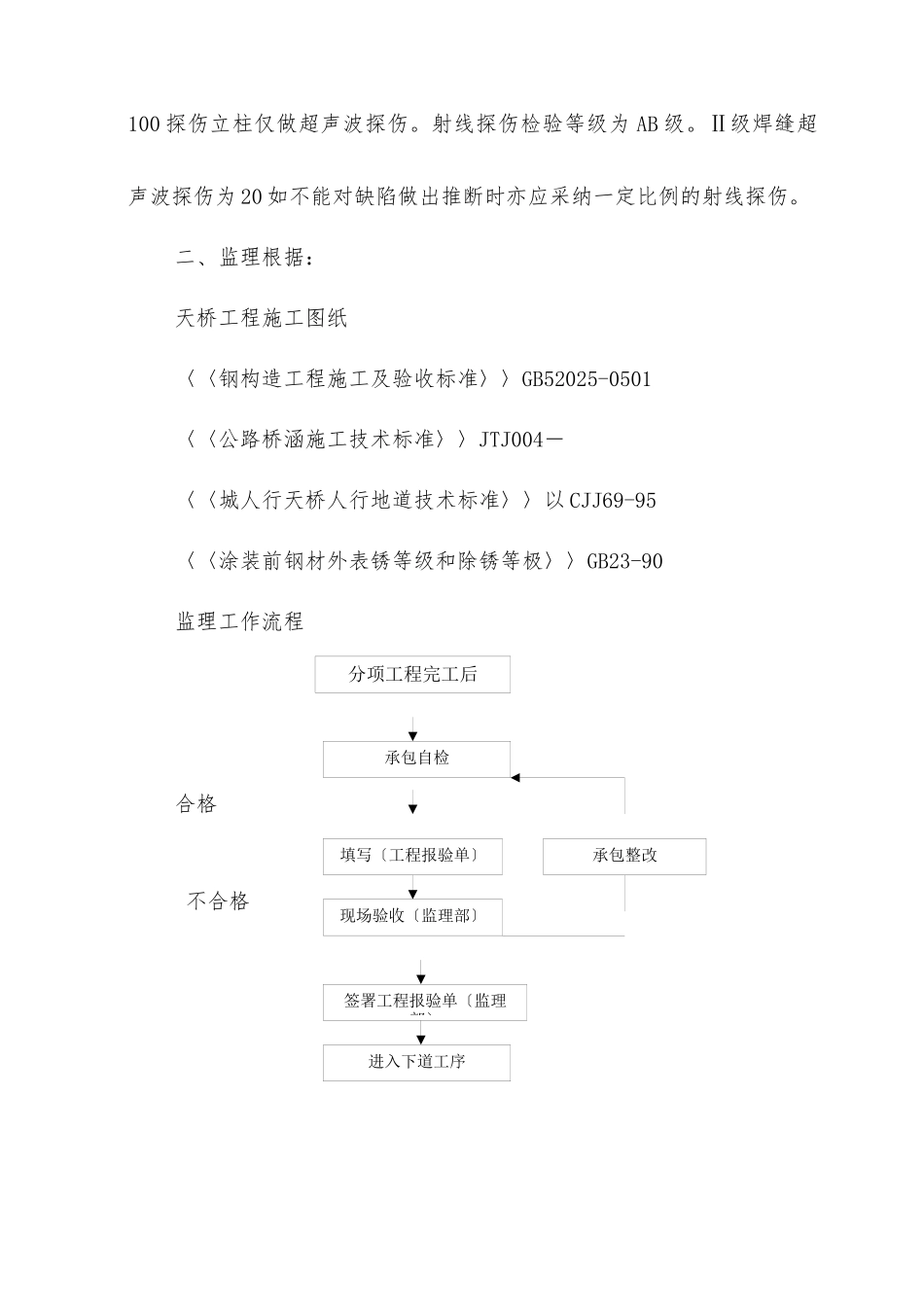

二、监理根据：天桥工程施工图纸〈〈钢构造工程施工及验收标准〉〉GB52025-0501〈〈公路桥涵施工技术标准〉〉JTJ004－〈〈城人行天桥人行地道技术标准〉〉以 CJJ69-95〈〈涂装前钢材外表锈等级和除锈等极〉〉GB23-90监理工作流程合格 不合格 分项工程完工后承包自检填写〔工程报验单〕现场验收〔监理部〕签署工程报验单〔监理部〕进入下道工序承包整改
