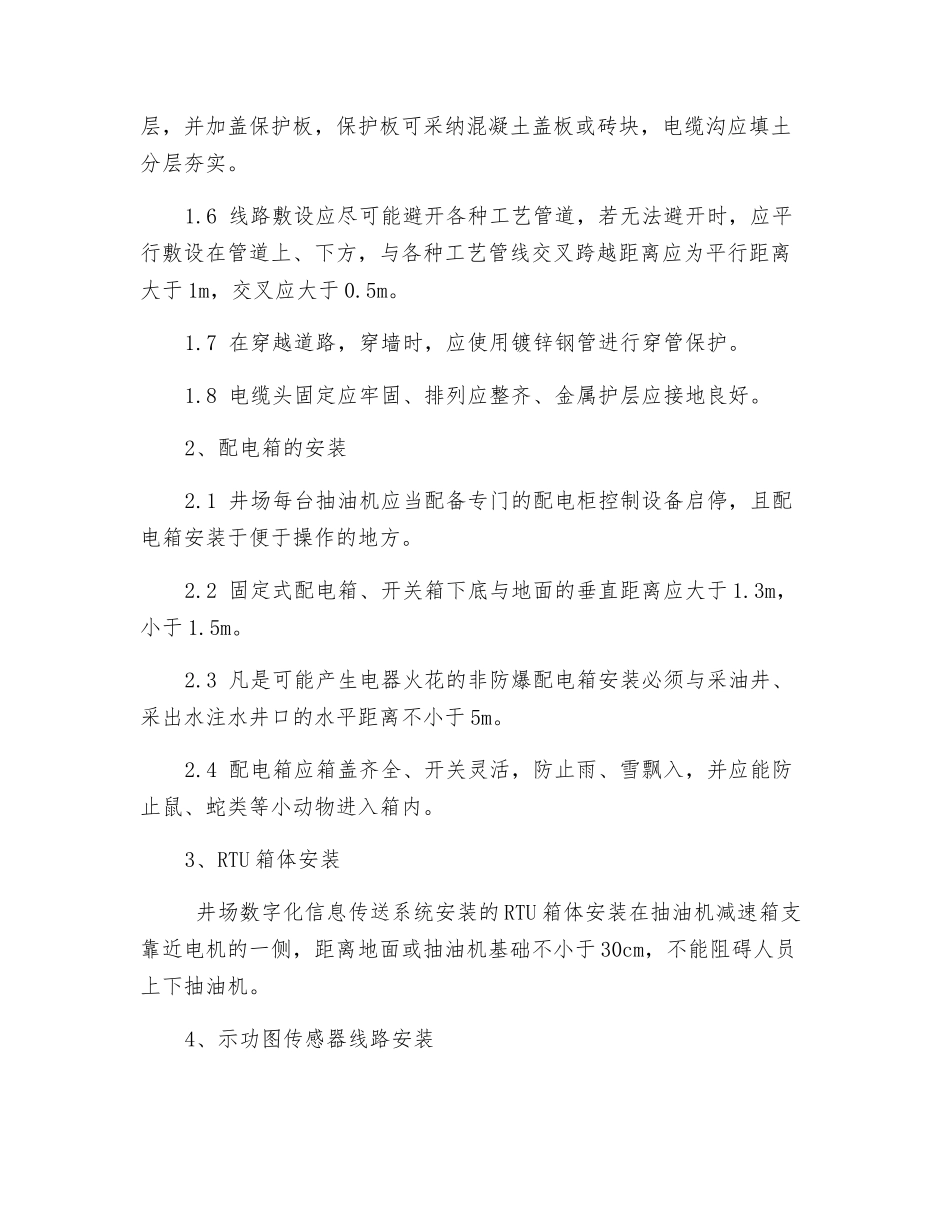

低压设备安全要求为了统一、法律规范数字化井场电器线路安装,提高生产现场标准化管理水平,防止人员损害和和触电事故,根据 SY2025-0507《石油天然气建设工程施工质量验收法律规范自动化仪表工程》、GB52025-0506《电气装置安装工程电缆线路施工及验收法律规范》等法律、法规、规定的要求,制定本管理要求。 一、总则 本要求适用于油气场所内低压电器设备设施的安装、线路铺设及日常维护过程当中的安全管理。 二、管理要求1、线路安装1.1 井场内用电设备、电器元件的安装位置,在不影响安全操作的同时考虑方便操作和维护,并充分考虑井下作业、设备更换维护等非常规作业时的安全风险。1.2 相同型号的抽油机所安装的数字化信息采集系统的信号采集器等位置、走线方式必须一致。1.3 所使用的电器、电缆、信号线、传输线的额定电压、额定电流应与所在回路标称电压、电流相适应,不得超负荷运转。1.4 电缆、信号线、传输线等至接线盒之间必须为整根线路,中间不得有接头,不得有扭绞、压扁、保护层断裂和表面严重划伤等现象。1.5 各种线路走向应合理、排列整齐、美观,横平竖直,线路埋深不小于 0.7m,且线路的上、下部应铺以不小于 100mm 厚的软土或沙层,并加盖保护板,保护板可采纳混凝土盖板或砖块,电缆沟应填土分层夯实。1.6 线路敷设应尽可能避开各种工艺管道,若无法避开时,应平行敷设在管道上、下方,与各种工艺管线交叉跨越距离应为平行距离大于 1m,交叉应大于 0.5m。1.7 在穿越道路,穿墙时,应使用镀锌钢管进行穿管保护。1.8 电缆头固定应牢固、排列应整齐、金属护层应接地良好。2、配电箱的安装2.1 井场每台抽油机应当配备专门的配电柜控制设备启停,且配电箱安装于便于操作的地方。2.2 固定式配电箱、开关箱下底与地面的垂直距离应大于 1.3m,小于 1.5m。2.3 凡是可能产生电器火花的非防爆配电箱安装必须与采油井、采出水注水井口的水平距离不小于 5m。2.4 配电箱应箱盖齐全、开关灵活,防止雨、雪飘入,并应能防止鼠、蛇类等小动物进入箱内。3、RTU 箱体安装 井场数字化信息传送系统安装的 RTU 箱体安装在抽油机减速箱支靠近电机的一侧,距离地面或抽油机基础不小于 30cm,不能阻碍人员上下抽油机。4、示功图传感器线路安装4.1 示功图传感器线路长短适中,满足抽油机上下运转要求,并留有一定余量,满足后期维护需要,富余线路固定于抽油机支架上。4.2 示功图传感器线路在抽油机运转至下死点时线路下...
