雨水管道施工技术交底大全

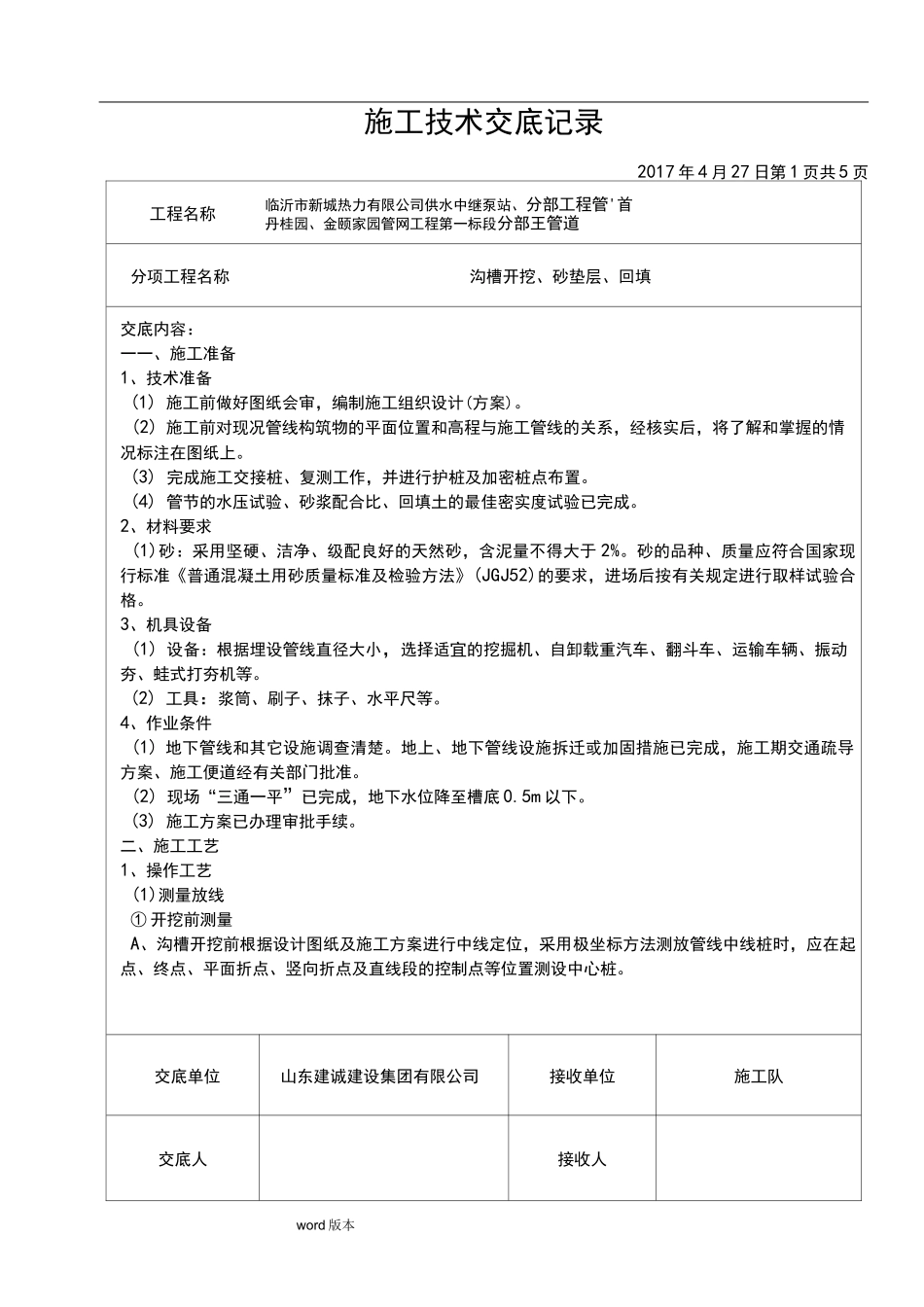

word 版本施工技术交底记录2017 年 4 月 27 日第 1 页共 5 页工程名称临沂市新城热力有限公司供水中继泵站、分部工程管'首丹桂园、金颐家园管网工程第一标段分部王管道分项工程名称沟槽开挖、砂垫层、回填交底内容：一一、施工准备1、技术准备(1) 施工前做好图纸会审，编制施工组织设计(方案)。(2) 施工前对现况管线构筑物的平面位置和高程与施工管线的关系，经核实后，将了解和掌握的情况标注在图纸上。(3) 完成施工交接桩、复测工作，并进行护桩及加密桩点布置。(4) 管节的水压试验、砂浆配合比、回填土的最佳密实度试验已完成。2、材料要求(1)砂：采用坚硬、洁净、级配良好的天然砂，含泥量不得大于 2%。砂的品种、质量应符合国家现行标准《普通混凝土用砂质量标准及检验方法》(JGJ52)的要求，进场后按有关规定进行取样试验合格。3、机具设备(1) 设备：根据埋设管线直径大小，选择适宜的挖掘机、自卸载重汽车、翻斗车、运输车辆、振动夯、蛙式打夯机等。(2) 工具：浆筒、刷子、抹子、水平尺等。4、作业条件(1) 地下管线和其它设施调查清楚。地上、地下管线设施拆迁或加固措施已完成，施工期交通疏导方案、施工便道经有关部门批准。(2) 现场“三通一平”已完成，地下水位降至槽底 0.5m 以下。(3) 施工方案已办理审批手续。二、施工工艺1、操作工艺(1)测量放线① 开挖前测量A、沟槽开挖前根据设计图纸及施工方案进行中线定位，采用极坐标方法测放管线中线桩时，应在起点、终点、平面折点、竖向折点及直线段的控制点等位置测设中心桩。交底单位山东建诚建设集团有限公司接收单位施工队交底人接收人word 版本施工技术交底记录2017 年 4 月 27 日第 2 页共 5 页工程名称临沂市新城热力有限公司供水中继泵站、分部工程管'首丹桂园、金颐家园管网工程第一标段分部王管道分项工程名称沟槽开挖、砂垫层、回填交底内容：B、管线中线桩每 10m 一点，桩顶钉中心钉，并应在沟槽外适当位置设置栓桩；根据中线扌空制桩及放坡方案放沟槽上口开挖位置线，现场撒白灰线标注。然后在上口线外侧对称钉设一对高程桩，每对高程桩上钉一对等高的高程钉。高程桩的纵向间距宜为 10m。C、开挖过程测量：开挖过程中，测量人员必须对中线、高程、坡度、沟槽下口线、槽底工作面宽度等进行检测，并在人工清底前测放高程控制桩。D、人工清底后测量：沟槽检底后，采用极坐标方法或依据定位控制桩采用经纬仪投点法向槽底投测中线控制桩；采用...
