静载试验仪校准规范

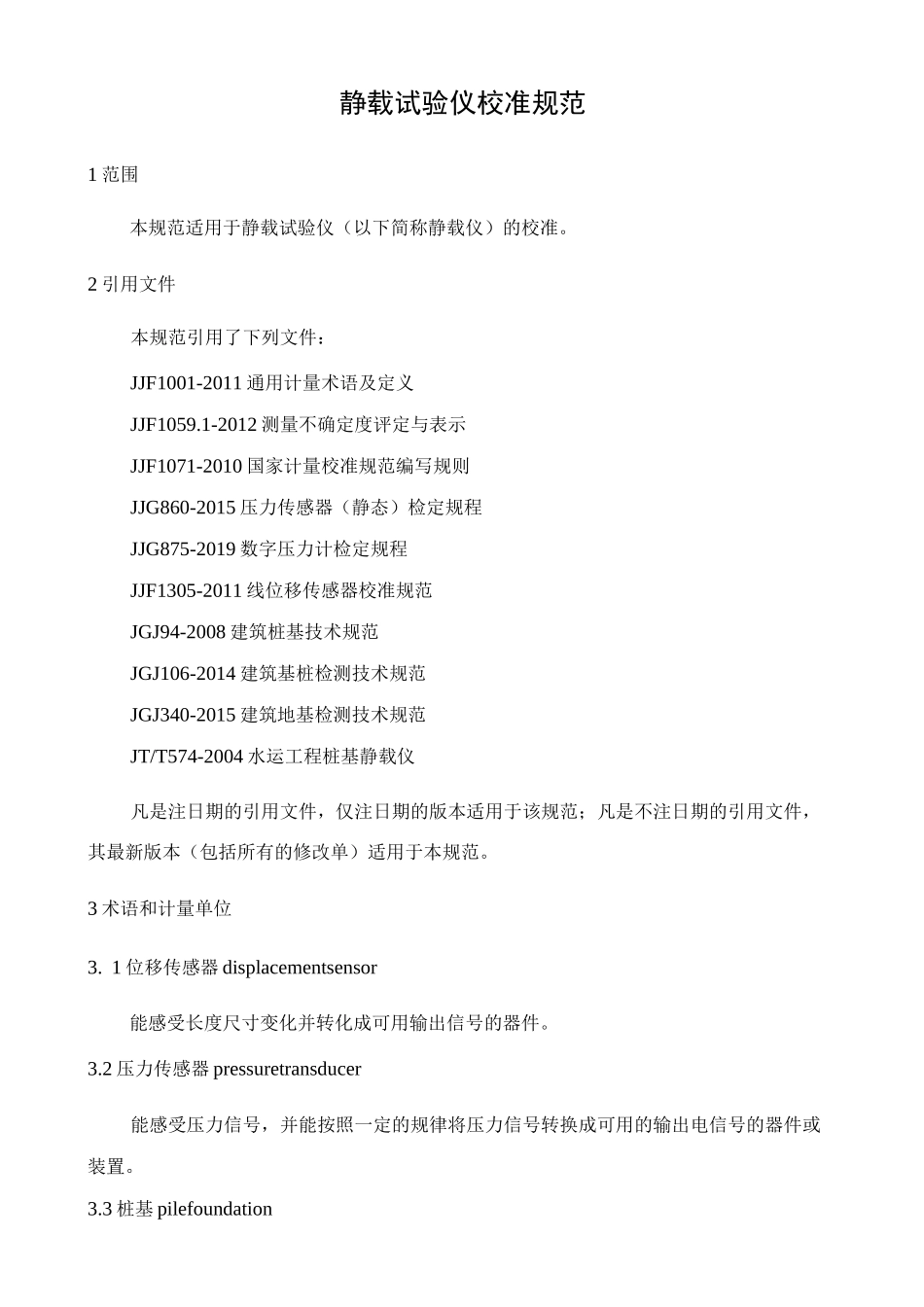

静载试验仪校准规范_第1页
1/15

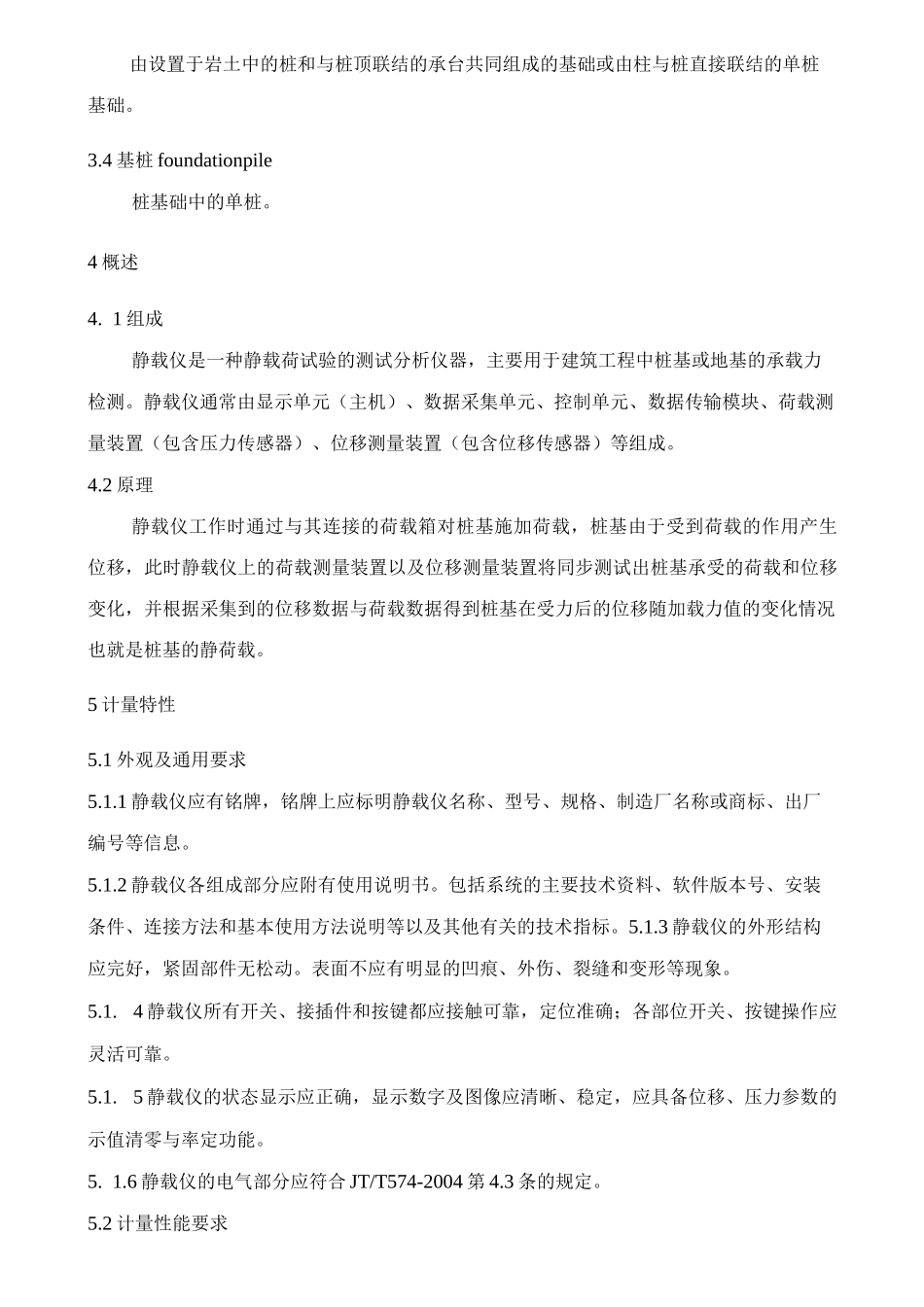

静载试验仪校准规范_第2页
2/15
静载试验仪校准规范_第3页
3/15
静载试验仪校准规范1 范围本规范适用于静载试验仪(以下简称静载仪)的校准。2 引用文件本规范引用了下列文件:JJF1001-2011 通用计量术语及定义JJF1059.1-2012 测量不确定度评定与表示JJF1071-2010 国家计量校准规范编写规则JJG860-2015 压力传感器(静态)检定规程JJG875-2019 数字压力计检定规程JJF1305-2011 线位移传感器校准规范JGJ94-2008 建筑桩基技术规范JGJ106-2014 建筑基桩检测技术规范JGJ340-2015 建筑地基检测技术规范JT/T574-2004 水运工程桩基静载仪凡是注日期的引用文件,仅注日期的版本适用于该规范;凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本规范。3 术语和计量单位3. 1 位移传感器 displacementsensor能感受长度尺寸变化并转化成可用输出信号的器件。3.2 压力传感器 pressuretransducer能感受压力信号,并能按照一定的规律将压力信号转换成可用的输出电信号的器件或装置。3.3 桩基 pilefoundation由设置于岩土中的桩和与桩顶联结的承台共同组成的基础或由柱与桩直接联结的单桩基础。3.4 基桩 foundationpile桩基础中的单桩。4 概述4. 1 组成静载仪是一种静载荷试验的测试分析仪器,主要用于建筑工程中桩基或地基的承载力检测。静载仪通常由显示单元(主机)、数据采集单元、控制单元、数据传输模块、荷载测量装置(包含压力传感器)、位移测量装置(包含位移传感器)等组成。4.2 原理静载仪工作时通过与其连接的荷载箱对桩基施加荷载,桩基由于受到荷载的作用产生位移,此时静载仪上的荷载测量装置以及位移测量装置将同步测试出桩基承受的荷载和位移变化,并根据采集到的位移数据与荷载数据得到桩基在受力后的位移随加载力值的变化情况也就是桩基的静荷载。5 计量特性5.1 外观及通用要求5.1.1 静载仪应有铭牌,铭牌上应标明静载仪名称、型号、规格、制造厂名称或商标、出厂编号等信息。5.1.2 静载仪各组成部分应附有使用说明书。包括系统的主要技术资料、软件版本号、安装条件、连接方法和基本使用方法说明等以及其他有关的技术指标。5.1.3 静载仪的外形结构应完好,紧固部件无松动。表面不应有明显的凹痕、外伤、裂缝和变形等现象。5.1.4 静载仪所有开关、接插件和按键都应接触可靠,定位准确;各部位开关、按键操作应灵活可靠。5.1.5 静载仪的状态显示应正确,显示数字及图像应清晰、稳定,应具备位移、压力参数的示值清零与率定功能。5. 1.6 静载仪的电气部分应...
