光伏发电监控系统

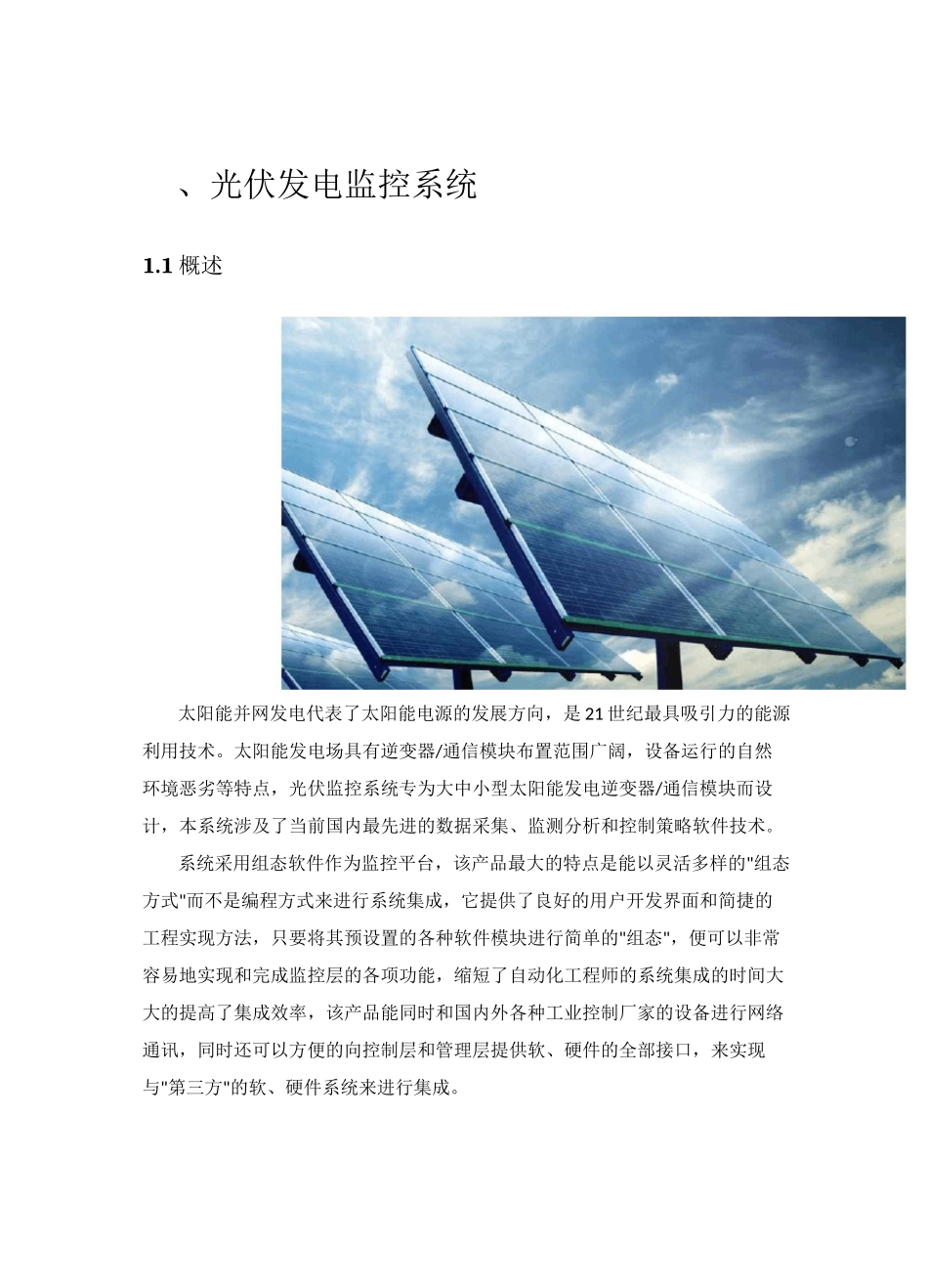

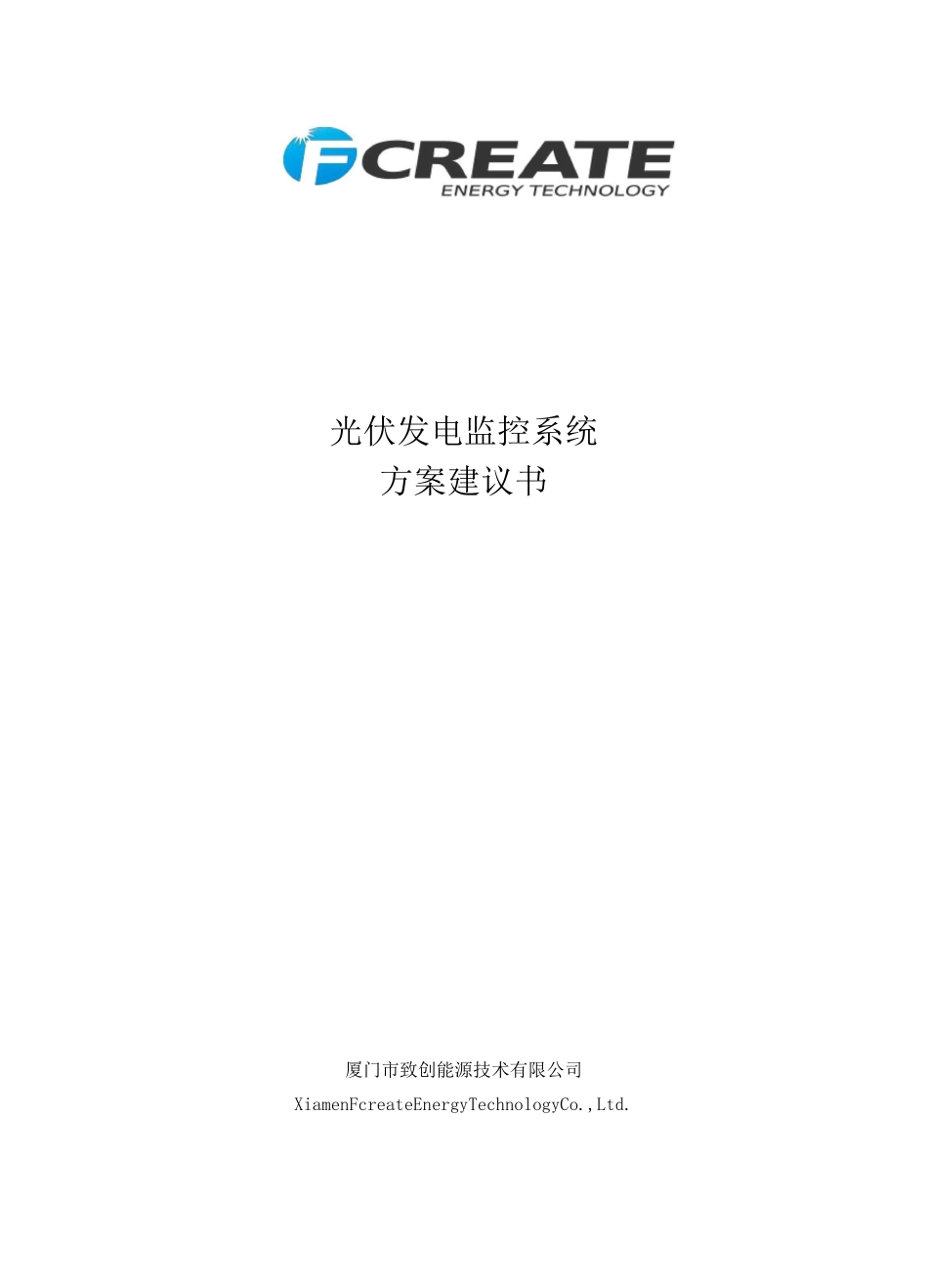

光伏发电监控系统方案建议书厦门市致创能源技术有限公司XiamenFcreateEnergyTechnologyCo.,Ltd.目录一、光伏发电监控系统 11.1 概述 11.2 系统拓扑图 21.2.1 系统结构 21.2.2 系统特点 21.3 数据通道 3二、应用软件介绍 42.1 详细功能介绍 42.1.1 数据采集功能 42.1.2 统一设备维护管理 62.1.3 数据报表显示与导出 72.1.4 系统报警与告警通知 82.1.5 用户管理功能 82.1.6 拓展功能 9、光伏发电监控系统1.1 概述太阳能并网发电代表了太阳能电源的发展方向，是 21 世纪最具吸引力的能源利用技术。太阳能发电场具有逆变器/通信模块布置范围广阔，设备运行的自然环境恶劣等特点，光伏监控系统专为大中小型太阳能发电逆变器/通信模块而设计，本系统涉及了当前国内最先进的数据采集、监测分析和控制策略软件技术。系统采用组态软件作为监控平台，该产品最大的特点是能以灵活多样的"组态方式"而不是编程方式来进行系统集成，它提供了良好的用户开发界面和简捷的工程实现方法，只要将其预设置的各种软件模块进行简单的"组态"，便可以非常容易地实现和完成监控层的各项功能，缩短了自动化工程师的系统集成的时间大大的提高了集成效率，该产品能同时和国内外各种工业控制厂家的设备进行网络通讯，同时还可以方便的向控制层和管理层提供软、硬件的全部接口，来实现与"第三方"的软、硬件系统来进行集成。总励 t钊曲盹！K 梆事桂1.2 系统拓扑图1.2.1 系统结构(1)监控中心：包括主机或／及监控工作站、各功能工作站、远程通信设备、与外部系统的接口设备、打印设备、报警设备等。(2)网络传输层：包括网络交换设备、光／电转换器、接口设备和网络连线、电缆、光缆等。(3)前端设备：包括逆变器、环境监测仪及其通信装置、直流／交流配电柜及电能表、直流接线箱、可选电能质量监测装置、可选视频采集及其通信装置等。1.2.2 系统特点＞光伏发电监控系统的监控中心采用标准以太网，使其具备良好的开放性＞系统软件选用成熟的实时多任务操作系统并具备完整的自诊断程序，网络通信软件满足各节点之间信息的传输、数据共享和分布式处理等要求。＞网络拓扑采用总线型或用星型，监控中心与设备层之间的物理连接可采用星型。＞根据光伏电站设计与当地电网调度部门要求，通过独立的嵌入式通信装置,实现光伏电站与电网调度中心的实时远动通信。＞系统软件应满足系统功能要求，成熟、可靠，具有良好的实时响应速度和可扩充性。1.3 数据通道...
