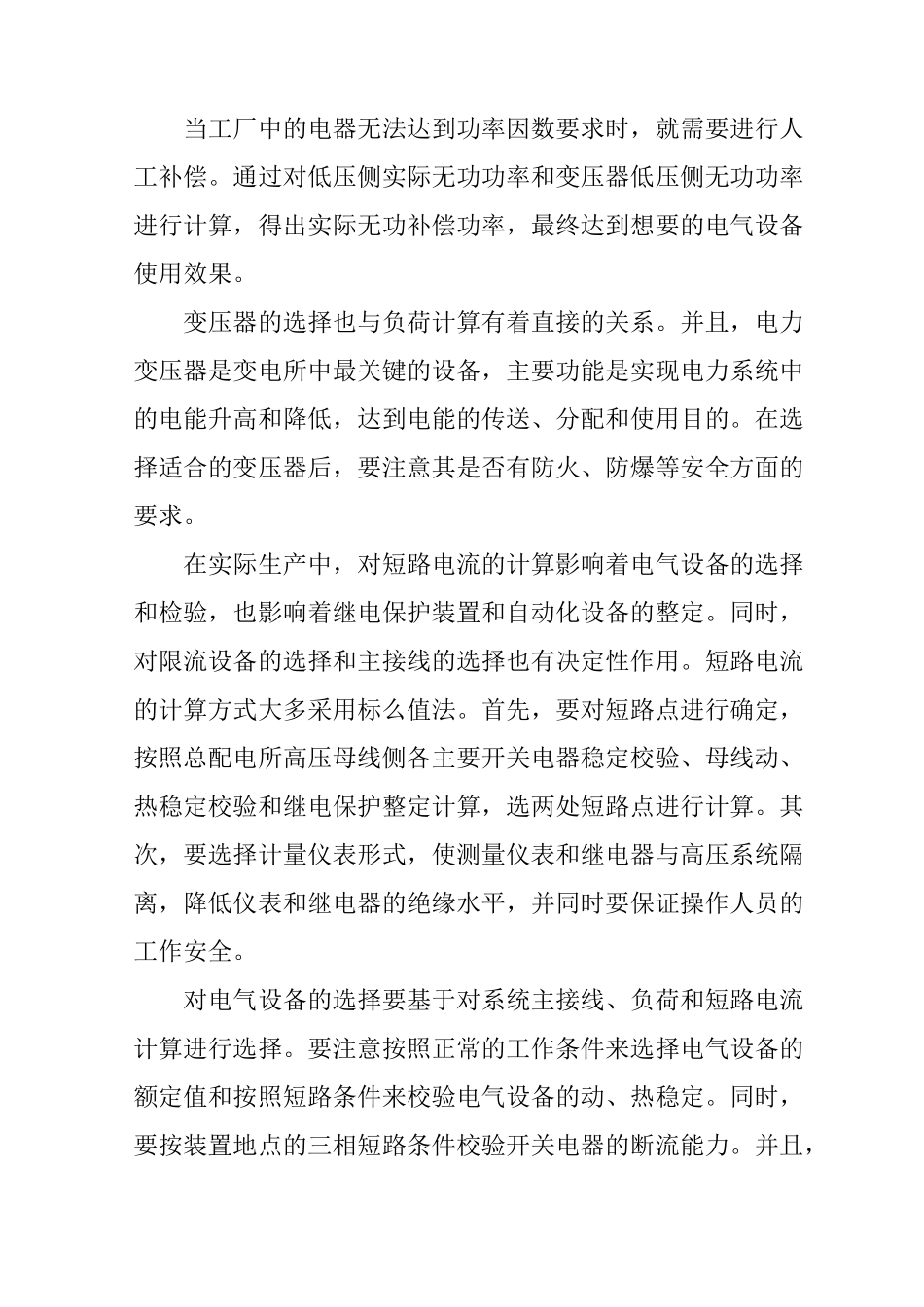

火力发电厂电气部分设计主接线是变配电所电气设计的首要部分，其同变电所电气设备的选择、配电装置的布置以及供电的可靠性、安全性及经济性有着非常紧密的联系。当前，常见的主接线形式有很多，应用较多的是单母线分段接线，除此之外还有单母不分段接线、双母接线、内桥式接线、外桥式接线和线路一变压器组单元接线。下面对主接线中电气设备的选择、变压器的选择、高压线路的继电保护等设计问题进行分析。进行主接线电气设备选择的时候，可以采取电缆线路或者架空线路引进方法，并且，在入口处安装避雷器，防止因雷电波入侵变电所时击毁电机设备。中心配电室中电压互感器、避雷器柜、进线柜、计量柜和出线柜等设备的设计需要结合实际安装情况。电气设备中的柜子一般采用抽屉式设计，方便设备的检修也能更好地增强设备的安全性。并且，设计成抽屉就不需要再安装隔离开关。主要开关电器多采用少油断路器。电力负荷大小标志着电力设备做功能力的大小，而计算符合是供电设计的基本依据。计算符合的准确与否决定了供电设备和导线的选择是否合理。目前，国际上通用的计算方法是需求系数法。当工厂中的电器无法达到功率因数要求时，就需要进行人工补偿。通过对低压侧实际无功功率和变压器低压侧无功功率进行计算，得出实际无功补偿功率，最终达到想要的电气设备使用效果。变压器的选择也与负荷计算有着直接的关系。并且，电力变压器是变电所中最关键的设备，主要功能是实现电力系统中的电能升高和降低，达到电能的传送、分配和使用目的。在选择适合的变压器后，要注意其是否有防火、防爆等安全方面的要求。在实际生产中，对短路电流的计算影响着电气设备的选择和检验，也影响着继电保护装置和自动化设备的整定。同时，对限流设备的选择和主接线的选择也有决定性作用。短路电流的计算方式大多采用标么值法。首先，要对短路点进行确定，按照总配电所高压母线侧各主要开关电器稳定校验、母线动、热稳定校验和继电保护整定计算，选两处短路点进行计算。其次，要选择计量仪表形式，使测量仪表和继电器与高压系统隔离，降低仪表和继电器的绝缘水平，并同时要保证操作人员的工作安全。对电气设备的选择要基于对系统主接线、负荷和短路电流计算进行选择。要注意按照正常的工作条件来选择电气设备的额定值和按照短路条件来校验电气设备的动、热稳定。同时，要按装置地点的三相短路条件校验开关电器的断流能力。并且，要按照安装置地点、工作环境、使用要求及供货条...
