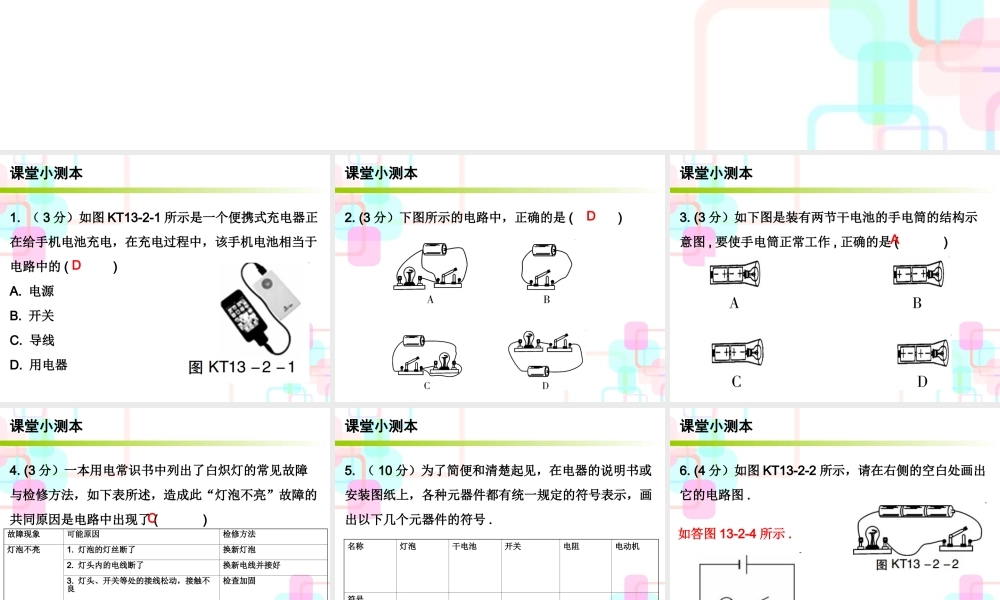

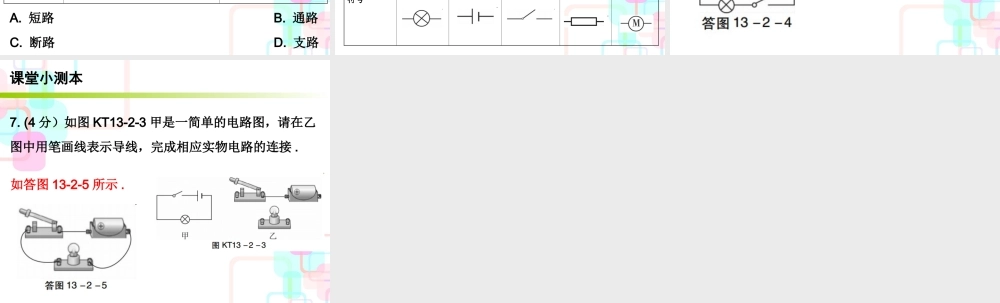

上册 第十三章探究简单电路13.2 电路的组成和连接方式第 1 课时电路的组成课堂小测本1. （ 3 分）如图 KT13-2-1 所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的 ( )A. 电源 B. 开关 C. 导线 D. 用电器D2. (3 分）下图所示的电路中，正确的是 ( )课堂小测本D3. (3 分）如下图是装有两节干电池的手电筒的结构示意图 , 要使手电筒正常工作 , 正确的是 ( )课堂小测本A4. (3 分）一本用电常识书中列出了白炽灯的常见故障与检修方法，如下表所述，造成此“灯泡不亮”故障的共同原因是电路中出现了 ( )A. 短路B. 通路C. 断路D. 支路课堂小测本故障现象可能原因检修方法灯泡不亮1. 灯泡的灯丝断了换新灯泡2. 灯头内的电线断了换新电线并接好3. 灯头、开关等处的接线松动，接触不良检查加固C5. （ 10 分）为了简便和清楚起见，在电器的说明书或安装图纸上，各种元器件都有统一规定的符号表示，画出以下几个元器件的符号 .课堂小测本名称灯泡干电池开关电阻电动机符号6. (4 分）如图 KT13-2-2 所示，请在右侧的空白处画出它的电路图 .课堂小测本如答图 13-2-4 所示 .7. (4 分）如图 KT13-2-3 甲是一简单的电路图，请在乙图中用笔画线表示导线，完成相应实物电路的连接 .课堂小测本如答图 13-2-5 所示 .
