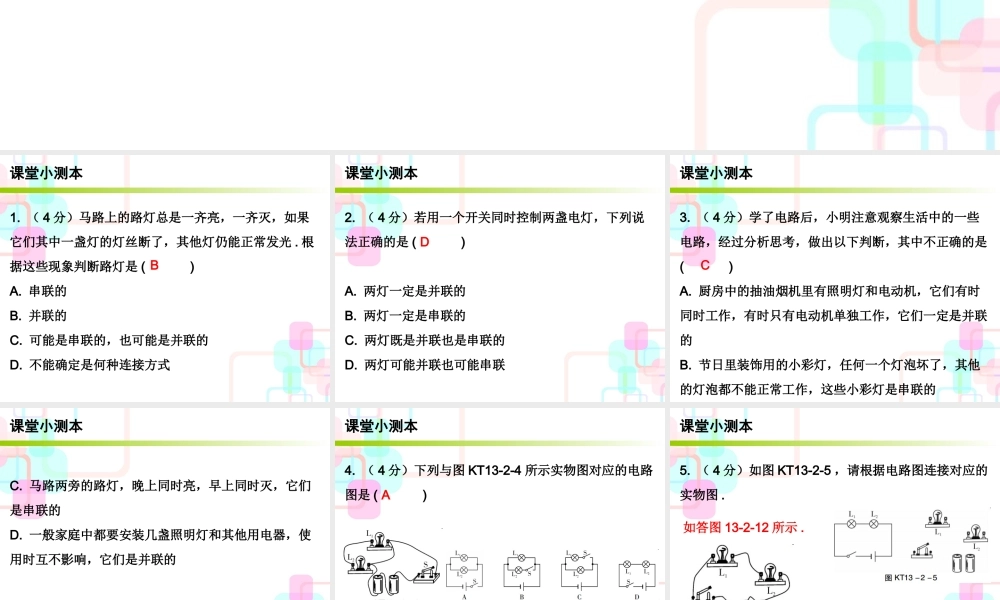

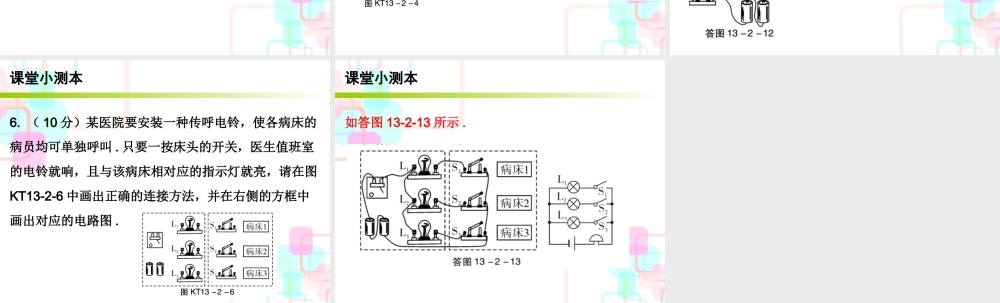

上册 第十三章探究简单电路13.2 电路的组成和连接方式第 2 课时串、并联电路课堂小测本1. （ 4 分）马路上的路灯总是一齐亮，一齐灭，如果它们其中一盏灯的灯丝断了，其他灯仍能正常发光 . 根据这些现象判断路灯是 ( )A. 串联的B. 并联的C. 可能是串联的，也可能是并联的D. 不能确定是何种连接方式B2. （ 4 分）若用一个开关同时控制两盏电灯，下列说法正确的是 ( )A. 两灯一定是并联的B. 两灯一定是串联的C. 两灯既是并联也是串联的D. 两灯可能并联也可能串联课堂小测本D3. （ 4 分）学了电路后，小明注意观察生活中的一些电路，经过分析思考，做出以下判断，其中不正确的是( )A. 厨房中的抽油烟机里有照明灯和电动机，它们有时同时工作，有时只有电动机单独工作，它们一定是并联的B. 节日里装饰用的小彩灯，任何一个灯泡坏了，其他的灯泡都不能正常工作，这些小彩灯是串联的课堂小测本CC. 马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的D. 一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联的课堂小测本4. （ 4 分）下列与图 KT13-2-4 所示实物图对应的电路图是 ( )课堂小测本A5. （ 4 分）如图 KT13-2-5 ，请根据电路图连接对应的实物图 .课堂小测本如答图 13-2-12 所示 .6. （ 10 分）某医院要安装一种传呼电铃，使各病床的病员均可单独呼叫 . 只要一按床头的开关，医生值班室的电铃就响，且与该病床相对应的指示灯就亮，请在图KT13-2-6 中画出正确的连接方法，并在右侧的方框中画出对应的电路图 .课堂小测本课堂小测本如答图 13-2-13 所示 .
