建筑泵房设备安装施工方案

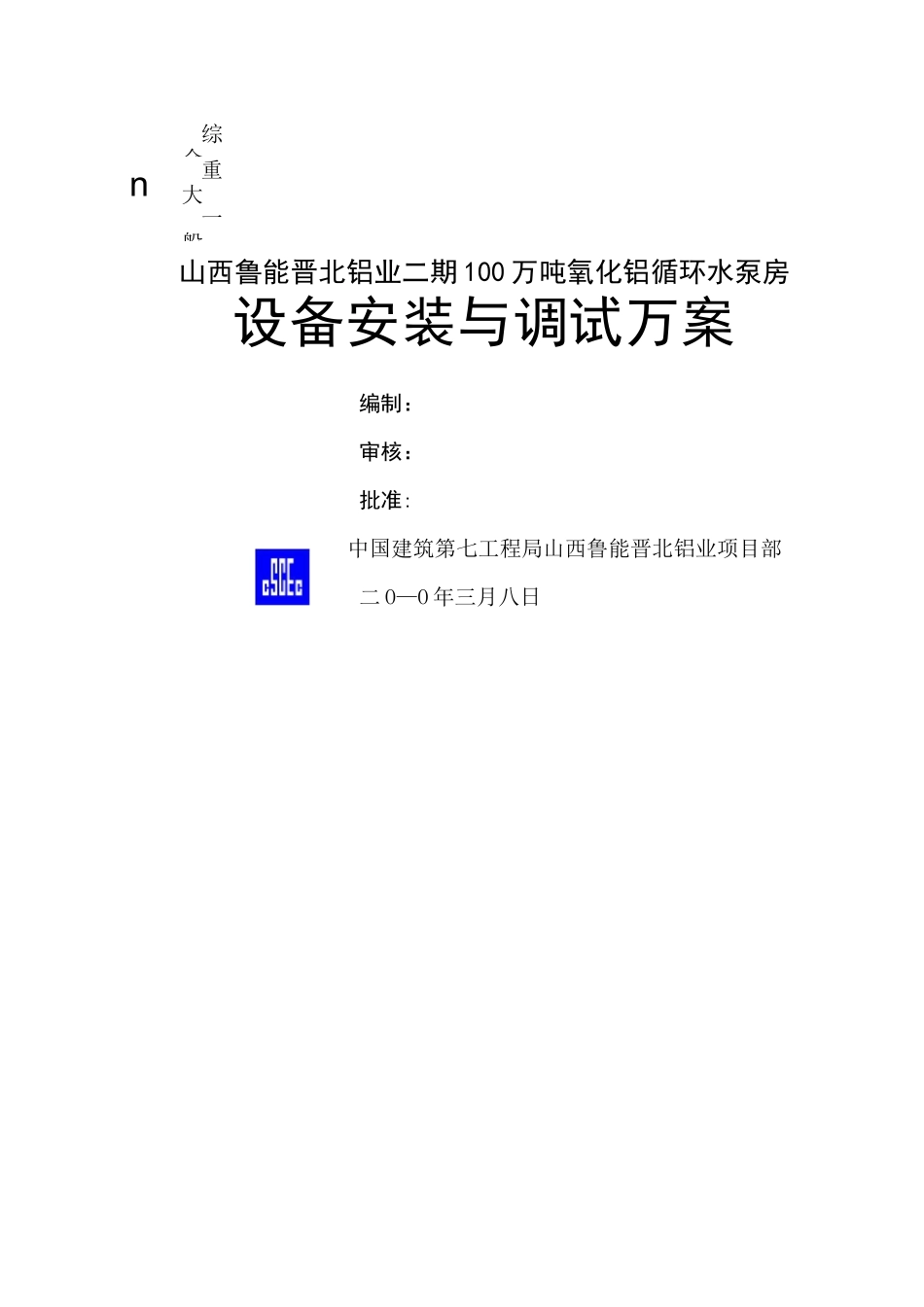

建筑泵房设备安装施工方案_第1页
1/16

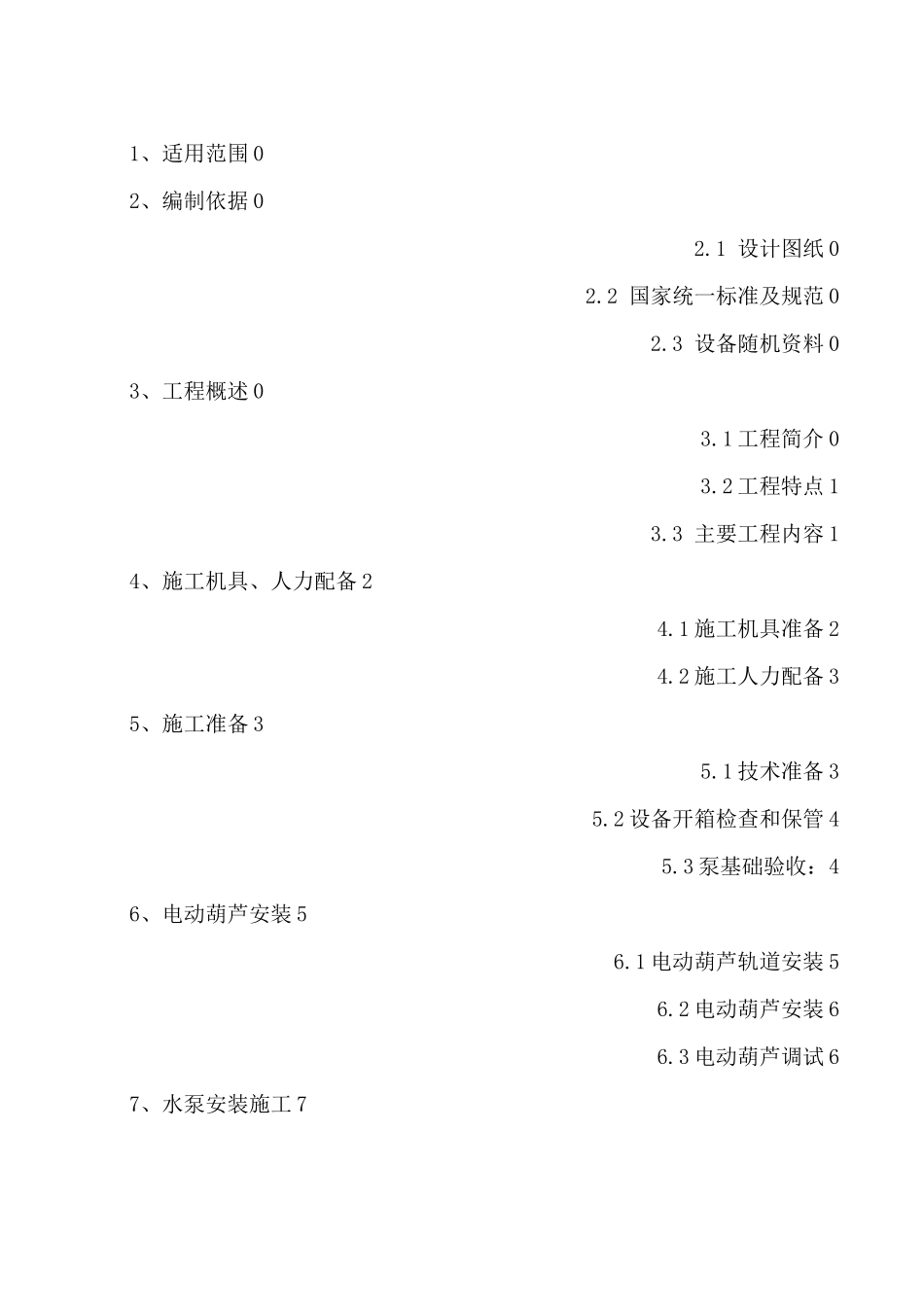

建筑泵房设备安装施工方案_第2页
2/16

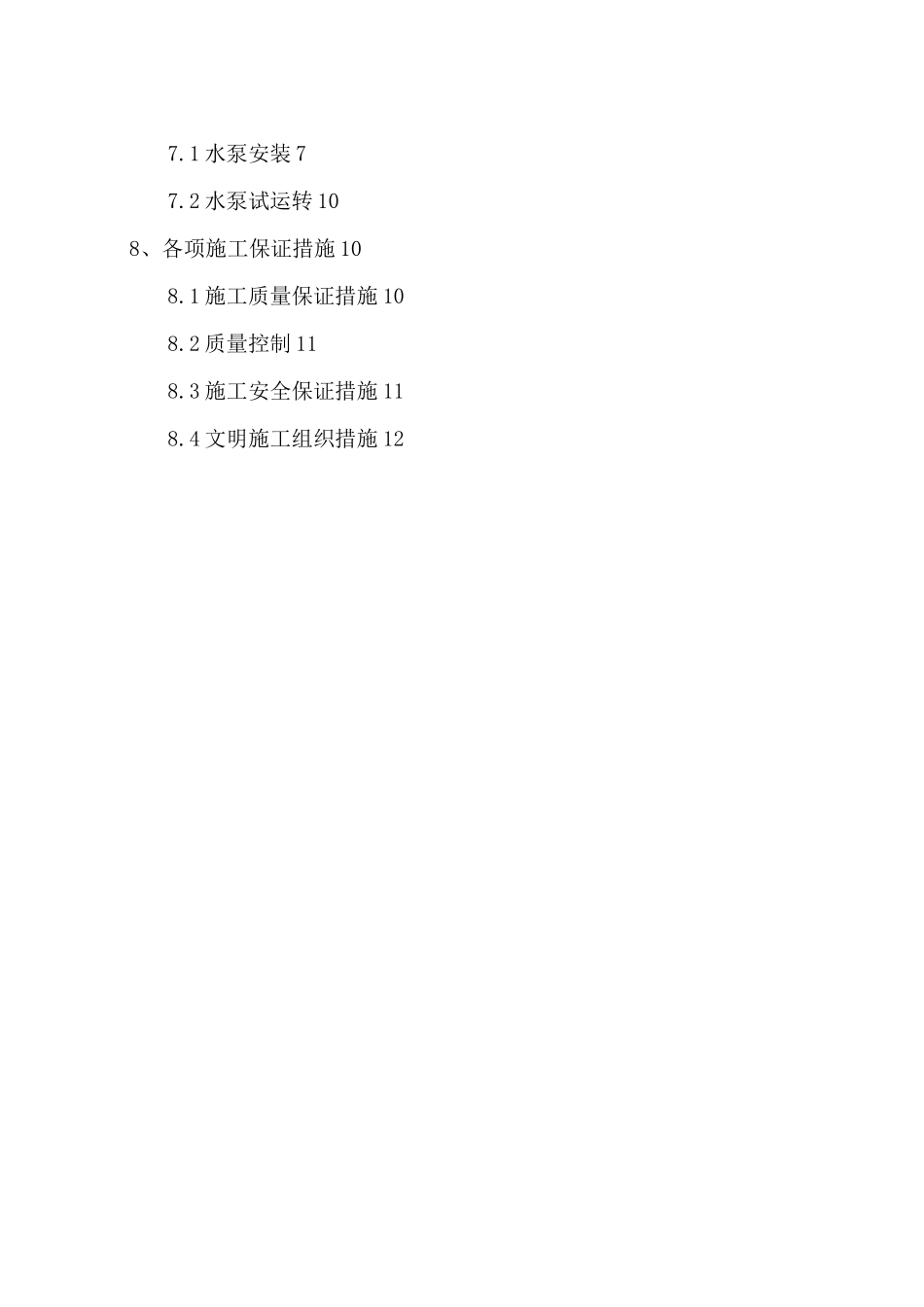

建筑泵房设备安装施工方案_第3页
3/16
综合n重大一般山西鲁能晋北铝业二期 100 万吨氧化铝循环水泵房设备安装与调试万案编制:审核:批准:中国建筑第七工程局山西鲁能晋北铝业项目部二 O—O 年三月八日1、适用范围 02、编制依据 02.1 设计图纸 02.2 国家统一标准及规范 02.3 设备随机资料 03、工程概述 03.1 工程简介 03.2 工程特点 13.3 主要工程内容 14、施工机具、人力配备 24.1 施工机具准备 24.2 施工人力配备 35、施工准备 35.1 技术准备 35.2 设备开箱检查和保管 45.3 泵基础验收:46、电动葫芦安装 56.1 电动葫芦轨道安装 56.2 电动葫芦安装 66.3 电动葫芦调试 67、水泵安装施工 77.1 水泵安装 77.2 水泵试运转 108、各项施工保证措施 108.1 施工质量保证措施 108.2 质量控制 118.3 施工安全保证措施 118.4 文明施工组织措施 121、适用范围本方案仅适用于山西鲁能晋北铝业二期 100 万吨氧化铝循环水泵房设备安装工程施工。2、编制依据2.1 设计图纸东北大学设计院提供的施工图纸、设计说明及设计变更2.2 国家统一标准及规范GB50252-94《工业安装工程质量检验评定统一标准》GB50231-98《机械设备安装工程施工及验收通用规范》GB50275-98《压缩机、风机、泵安装工程施工及验收规范》GB50278-98《起重设备安装工程施工及验收规范》JGJ46-2005《施工现场临时用电安全技术规范》2.3 设备随机资料昆明嘉和 S 型化工双吸离心泵安装说明书昆明嘉和 SA 型化工双吸离心泵安装说明书昆明嘉和 WQ 型潜污泵安装说明书电动葫芦安装使用说明书3、工程概述3.1 工程简介项目名称:山西鲁能晋北铝业有限责任公司 100 万吨氧化铝循环水泵房工程。建设地点:山西省原平市设计规模:山西鲁能晋北铝业有限责任公司 100 万吨氧化铝分解循环水泵房工程,占地 1300^,地下部分深 4.8m,地上部分高 8.7m。安装工程由机械设备安装、工艺管道安装、起重设备安装、电气设备安装及自控设备安装组成。该泵房每小时循环水量 Q=7100m3/h,其中分解分级循环水量 Q=5200m3/h,氢氧化铝过滤循环水量 Q=1900m3/h。水泵启、停及运行在分解 DCS 控制室中操作,当工作水泵发生故障时,备用泵自投。并且有声、光信号通知值班人员,并设就地检修开关机照明。泵房出水总管设有计量、测温、测压装置,以便随时观察泵房工作情况。泵房设备及金属设备安装工作内容有:20SAP-6A 型单级双吸卧式中开离心泵 4 台及配套电机;350S-75A 型单级双吸卧式中开离...
