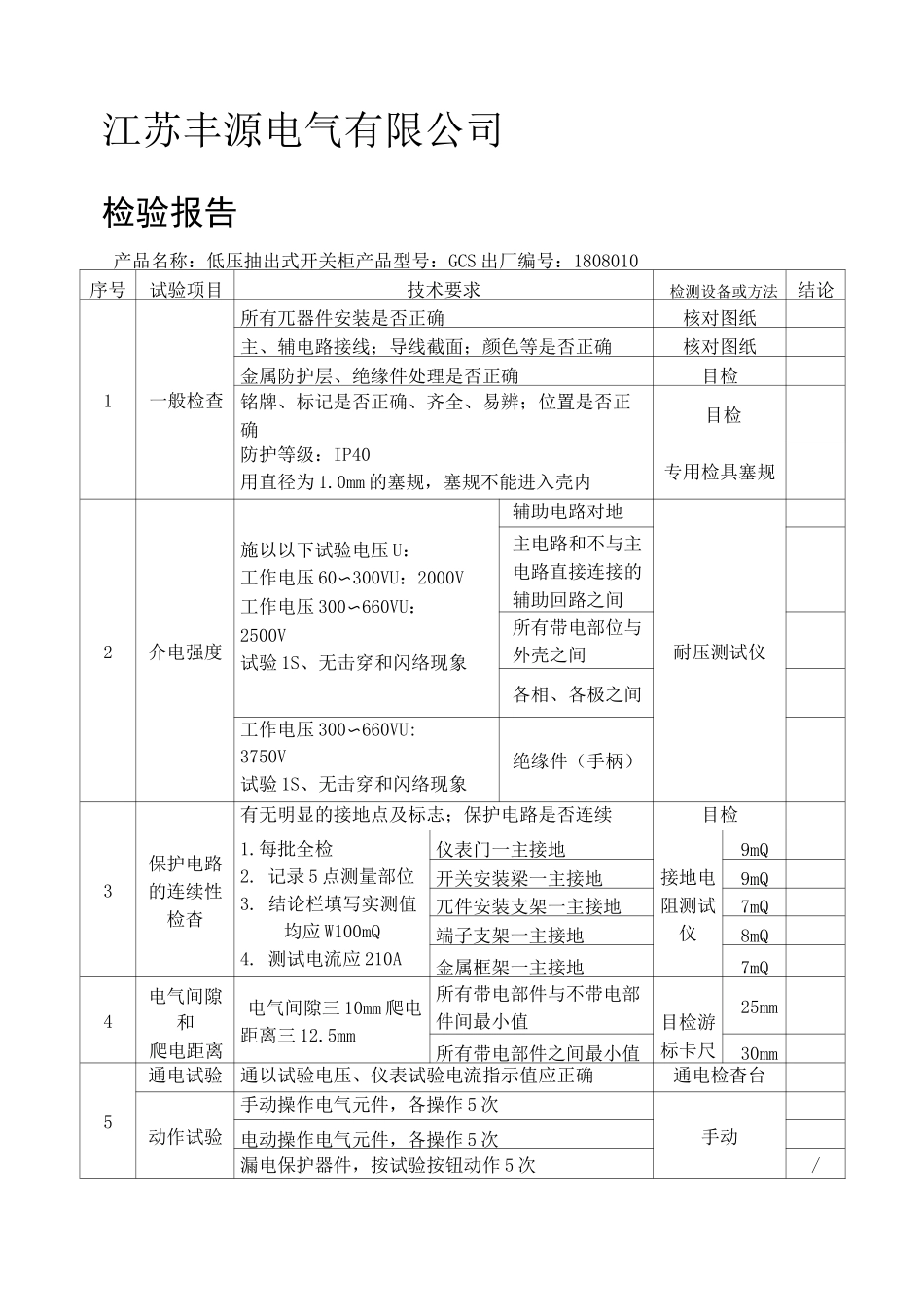

江苏丰源电气有限公司检验报告产品名称：低压抽出式开关柜产品型号：GCS 出厂编号：1808010序号试验项目技术要求检测设备或方法结论1一般检查所有兀器件安装是否正确核对图纸主、辅电路接线；导线截面；颜色等是否正确核对图纸金属防护层、绝缘件处理是否正确目检铭牌、标记是否正确、齐全、易辨；位置是否正确目检防护等级：IP40用直径为 1.0mm 的塞规，塞规不能进入壳内专用检具塞规2介电强度施以以下试验电压 U：工作电压 60〜300VU：2000V工作电压 300〜660VU：2500V试验 1S、无击穿和闪络现象辅助电路对地耐压测试仪主电路和不与主电路直接连接的辅助回路之间所有带电部位与外壳之间各相、各极之间工作电压 300〜660VU:3750V试验 1S、无击穿和闪络现象绝缘件（手柄）3保护电路的连续性检杳有无明显的接地点及标志；保护电路是否连续目检1.每批全检2. 记录 5 点测量部位3. 结论栏填写实测值均应 W100mQ4. 测试电流应 210A仪表门一主接地接地电阻测试仪9mQ开关安装梁一主接地9mQ兀件安装支架一主接地7mQ端子支架一主接地8mQ金属框架一主接地7mQ4电气间隙和爬电距离电气间隙三 10mm 爬电距离三 12.5mm所有带电部件与不带电部件间最小值目检游标卡尺25mm所有带电部件之间最小值30mm5通电试验通以试验电压、仪表试验电流指示值应正确通电检杳台动作试验手动操作电气元件，各操作 5 次手动电动操作电气元件，各操作 5 次漏电保护器件，按试验按钮动作 5 次/6绝缘电阻所有导电部件连接后对主接地应 21000Q/V兆欧表备注本产品检验标准：GB7251.1-2013检验员:审核:日期：2018 年 8 月 8 日江苏丰源电气有限公司检验报告产品名称：低压抽出式开关柜产品型号：GCS 出厂编号：1808011序号试验项目技术要求检测设备或方法结论1一般检查所有兀器件安装是否正确核对图纸主、辅电路接线；导线截面；颜色等是否正确核对图纸金属防护层、绝缘件处理是否正确目检铭牌、标记是否正确、齐全、易辨；位置是否正确目检防护等级：IP40用直径为 1.0mm 的塞规，塞规不能进入壳内专用检具塞规2介电强度施以以下试验电压 U：工作电压 60〜300VU：2000V工作电压 300〜660VU：2500V试验 1S、无击穿和闪络现象辅助电路对地耐压测试仪主电路和不与主电路直接连接的辅助回路之间所有带电部位与外壳之间各相、各极之间工作电压 300〜660VU:3750V试验 1S、无击穿和闪络现象绝缘件（手柄）3保护电路的连续性检杳有无明显的接地点及标志；...
