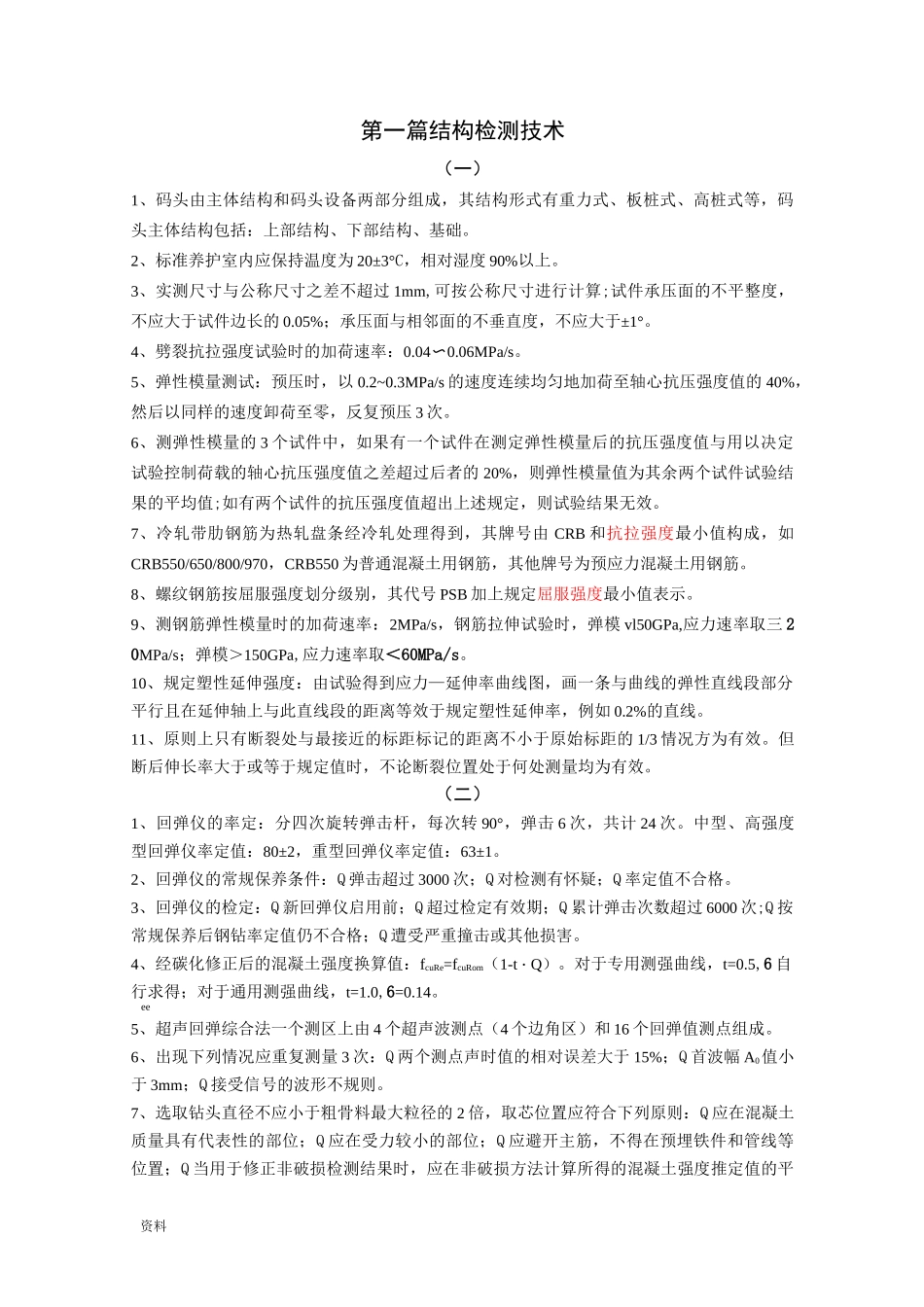

资料第一篇结构检测技术（一）1、码头由主体结构和码头设备两部分组成，其结构形式有重力式、板桩式、高桩式等，码头主体结构包括：上部结构、下部结构、基础。2、标准养护室内应保持温度为 20±3°C，相对湿度 90%以上。3、实测尺寸与公称尺寸之差不超过 1mm,可按公称尺寸进行计算;试件承压面的不平整度，不应大于试件边长的 0.05%；承压面与相邻面的不垂直度，不应大于±1°。4、劈裂抗拉强度试验时的加荷速率：0.04〜0.06MPa/s。5、弹性模量测试：预压时，以 0.2~0.3MPa/s 的速度连续均匀地加荷至轴心抗压强度值的 40%，然后以同样的速度卸荷至零，反复预压 3 次。6、测弹性模量的 3 个试件中，如果有一个试件在测定弹性模量后的抗压强度值与用以决定试验控制荷载的轴心抗压强度值之差超过后者的 20%，则弹性模量值为其余两个试件试验结果的平均值;如有两个试件的抗压强度值超出上述规定，则试验结果无效。7、冷轧带肋钢筋为热轧盘条经冷轧处理得到，其牌号由 CRB 和抗拉强度最小值构成，如CRB550/650/800/970，CRB550 为普通混凝土用钢筋，其他牌号为预应力混凝土用钢筋。8、螺纹钢筋按屈服强度划分级别，其代号 PSB 加上规定屈服强度最小值表示。9、测钢筋弹性模量时的加荷速率：2MPa/s，钢筋拉伸试验时，弹模 vl50GPa,应力速率取三 20MPa/s；弹模＞150GPa,应力速率取＜60MPa/s。10、规定塑性延伸强度：由试验得到应力—延伸率曲线图，画一条与曲线的弹性直线段部分平行且在延伸轴上与此直线段的距离等效于规定塑性延伸率，例如 0.2%的直线。11、原则上只有断裂处与最接近的标距标记的距离不小于原始标距的 1/3 情况方为有效。但断后伸长率大于或等于规定值时，不论断裂位置处于何处测量均为有效。（二）1、回弹仪的率定：分四次旋转弹击杆，每次转 90°，弹击 6 次，共计 24 次。中型、高强度型回弹仪率定值：80±2，重型回弹仪率定值：63±1。2、回弹仪的常规保养条件：Q 弹击超过 3000 次；Q 对检测有怀疑；Q 率定值不合格。3、回弹仪的检定：Q 新回弹仪启用前；Q 超过检定有效期；Q 累计弹击次数超过 6000 次;Q 按常规保养后钢钻率定值仍不合格；Q 遭受严重撞击或其他损害。4、经碳化修正后的混凝土强度换算值：fcuRe=fcuRom（1-t・Q）。对于专用测强曲线，t=0.5,6 自行求得；对于通用测强曲线，t=1.0,6=0.14。ee5、超声回弹综合法一个测区上由 4 个超声波测点（4 个边角区）和 16 个回弹值...
