数控切割机改造技术方案

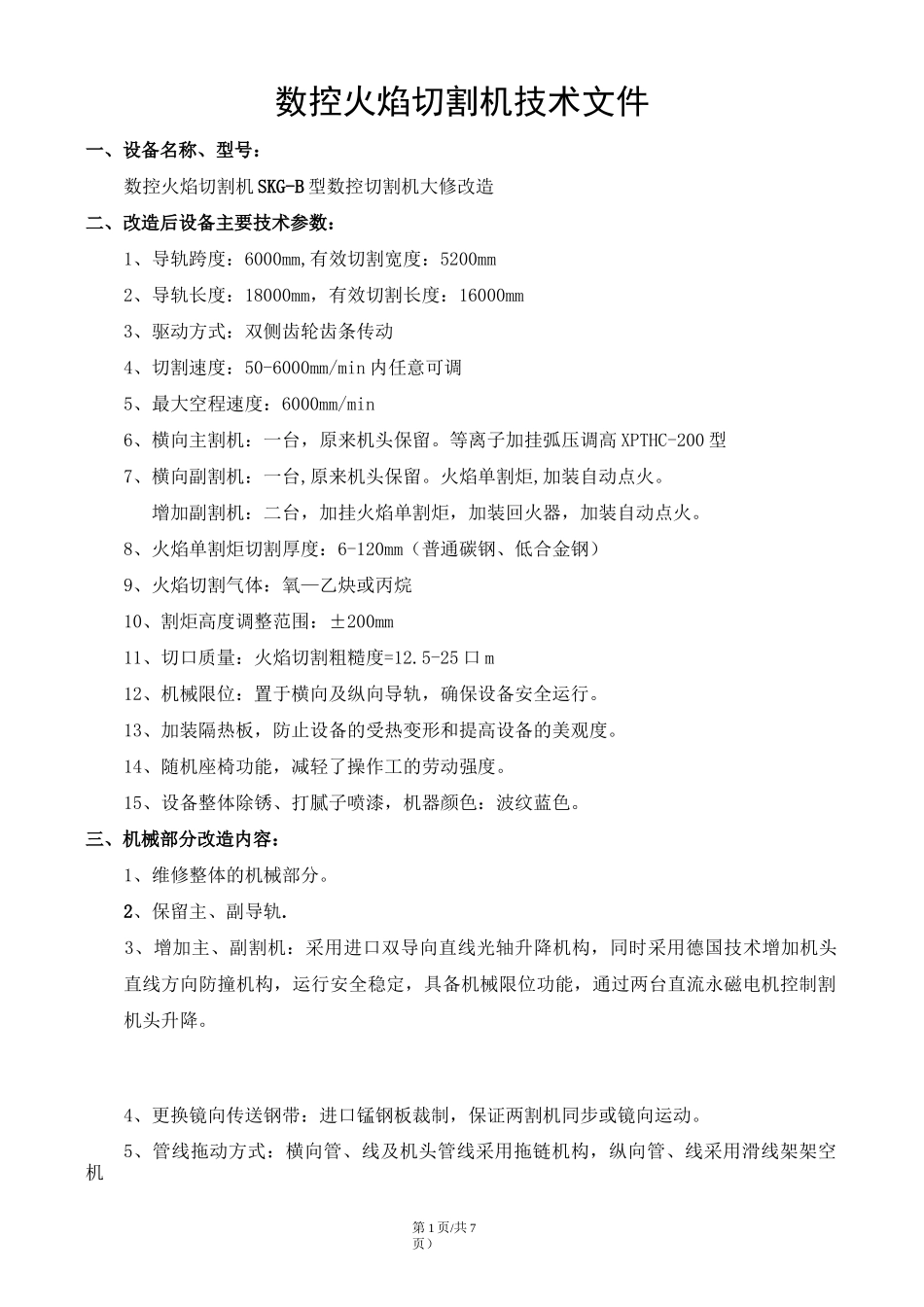

件机械制造公司 SKG-B 型数控火焰切割机改造第 1 页/共 7页）数控火焰切割机技术文件一、设备名称、型号：数控火焰切割机 SKG-B 型数控切割机大修改造二、改造后设备主要技术参数：1、导轨跨度：6000mm,有效切割宽度：5200mm2、导轨长度：18000mm，有效切割长度：16000mm3、驱动方式：双侧齿轮齿条传动4、切割速度：50-6000mm/min 内任意可调5、最大空程速度：6000mm/min6、横向主割机：一台，原来机头保留。等离子加挂弧压调高 XPTHC-200 型7、横向副割机：一台,原来机头保留。火焰单割炬,加装自动点火。增加副割机：二台，加挂火焰单割炬，加装回火器，加装自动点火。8、火焰单割炬切割厚度：6-120mm（普通碳钢、低合金钢）9、火焰切割气体：氧—乙炔或丙烷10、割炬高度调整范围：±200mm11、切口质量：火焰切割粗糙度=12.5-25 口 m12、机械限位：置于横向及纵向导轨，确保设备安全运行。13、加装隔热板，防止设备的受热变形和提高设备的美观度。14、随机座椅功能，减轻了操作工的劳动强度。15、设备整体除锈、打腻子喷漆，机器颜色：波纹蓝色。三、机械部分改造内容：1、维修整体的机械部分。2、保留主、副导轨.3、增加主、副割机：采用进口双导向直线光轴升降机构，同时采用德国技术增加机头直线方向防撞机构，运行安全稳定，具备机械限位功能，通过两台直流永磁电机控制割机头升降。4、更换镜向传送钢带：进口锰钢板裁制，保证两割机同步或镜向运动。5、管线拖动方式：横向管、线及机头管线采用拖链机构，纵向管、线采用滑线架架空机(第 2 页/共 7页)构，纵向气带、电缆和滑线架、三角架及工字钢由需方自备并安装。(第 2 页/共 7页)减速器(德国 NEUGART 行星减速器)产品介绍：PE 系列减速机本系列减速机的特别设计可适用于连续运转模式(S1)及循环运转模式(S5)的运作减速比单节：5/7/10双节：25/35/50/70/100低背隙单节:W8arcmin双节:W10arcmin高效率单节：三 97%双节：三 94%（第 3 页/共 7页）四、改造后的数控系统：选用台湾 FastCNC 型数控系统一、稳定的工业级数控系统超强的系统稳定性，设计目标：十年无故障，免维护！目前国内使用的数控系统稳定性不高，大部分都存在夏季高温季节数控系统发热过热，不能稳定运行；硬盘、风扇和主板一、二年内总会发生故障，影响切割生产。其原因是由于配备和使用 40G/80G 民用大硬盘和带风扇的高主频 CPU，机械硬盘旋转发热，震动，磁道损坏和病毒都会导致硬盘发生故障...
