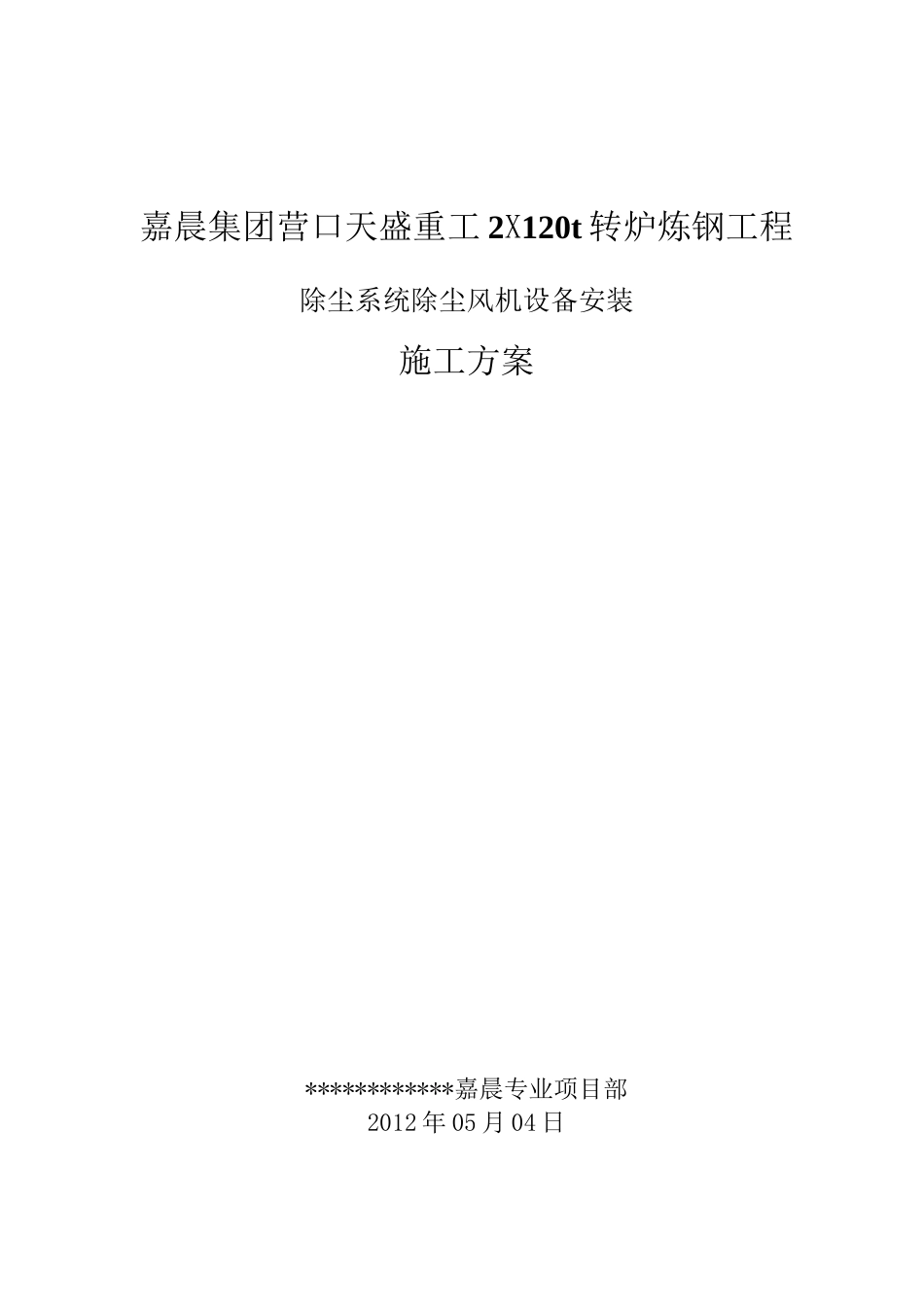

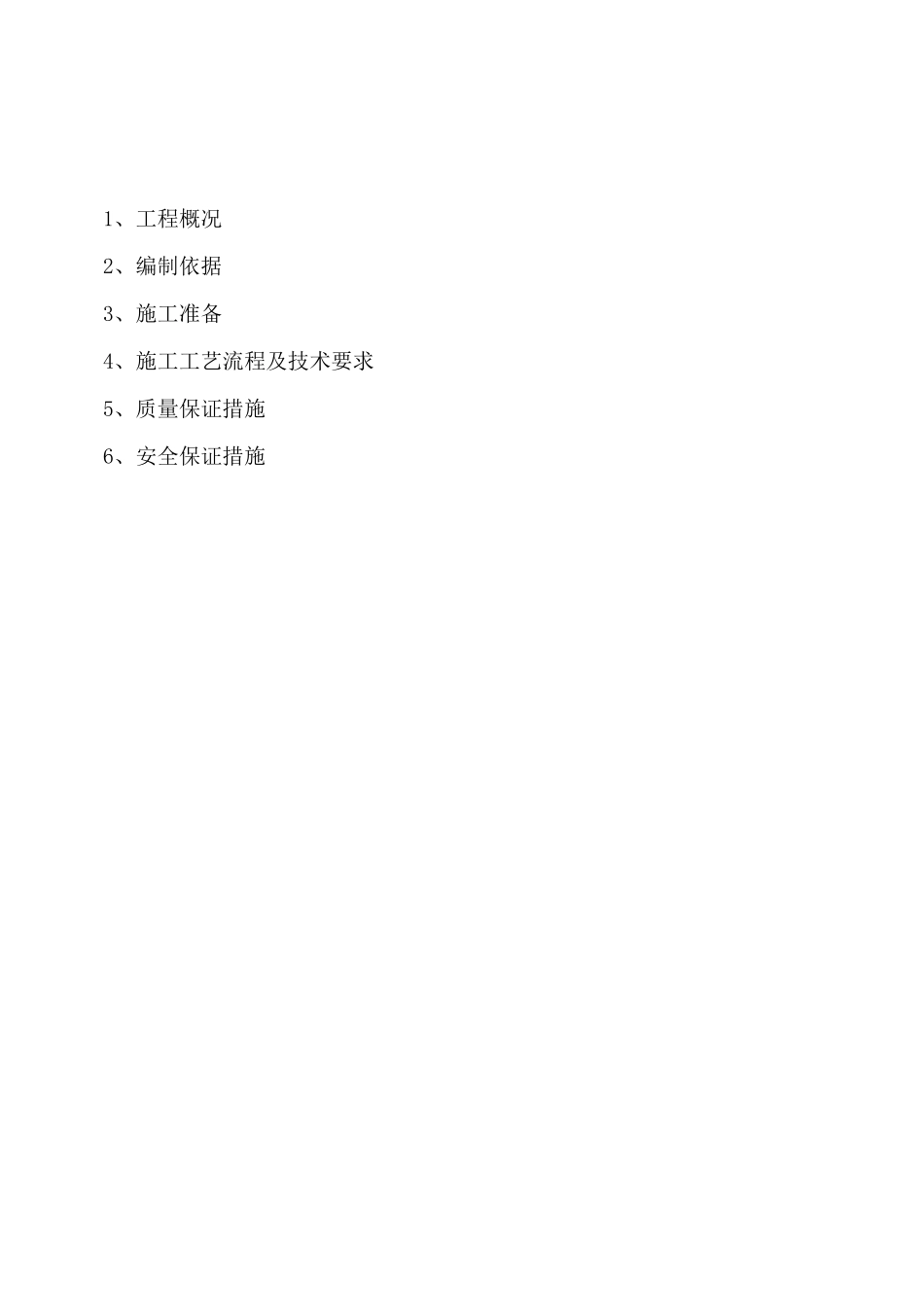

嘉晨集团营口天盛重工 2X120t 转炉炼钢工程除尘系统除尘风机设备安装施工方案************嘉晨专业项目部2012 年 05 月 04 日1、工程概况2、编制依据3、施工准备4、施工工艺流程及技术要求5、质量保证措施6、安全保证措施一、工程概况嘉晨集团营口天盛重工 2X120t 转炉炼钢工程除尘系统除尘风机由我单位负责安装，主要包括一次除尘风机 2 台(62m3/s,8200Pa)；二次除尘风机 2 台,型号 DFY29.5F-C5A；LF 精炼炉除尘风机 1 台,型号 DFY29.5F-C5A。。因我单位负责安装的 5 台风机结构形式相近，因此本方案主要对二次除尘风机安装叙述,其他安装类同。二、编制依据1、中冶华天工程技术有限公司设计的施工图纸；2、各风机随机设备设计图纸；3、有关的规范标准：(1) 《冶金机械设备安装工程施工及验收规范》YBJ208—85；(2) 《压缩机、风机、泵安装工程施工及验收规范》GB50275—2002；(3)《冶金机械液压、润滑和气动设备工程安装验收规范》G50387-2006；三、施工准备1．技术准备(1) 认真作好图纸的自审、会审和随机资料的学习,发现问题及时与设计部门和设备制造厂家取得联系,做出处理意见；(2) 图纸审核完毕后,编写施工方案及指导施工的技术交底及技改措施,让施工人员明了设计意图、施工任务及工程特点,明了安装技术要求和施工程序。2、材料准备及验收(1)按照设计要求规定的规格、型号、材质向有关部门提出工程所需的材料计划；（2）材料到货后，按照有关技术规定进行检查，发现问题及时向有关部门反映，若质量和要求达不到规定要求的应拒绝使用。3、人员、机具计划1）、人员计划序号工种计划人数备注1现场管理22技术员13安全员14钳工45起重工16配管工37电焊工48辅助人员102）、机具计划序号名称规格型号单位数量备注1汽车吊25t台班152汽车吊50t台班53钢丝绳①2212m根24千斤顶10T台25千斤顶5T台26倒链10T台47倒链5T台48倒链3T台49磨光机巾 125台610电焊机台2四、施工工艺流程及技术要求1、安装工艺流程2、安装前检查准备设备到场后，对设备进行开箱检查，风机的开箱检查应符合下列要求：1）、应按设备装箱单清点风机的零件、部件和配套件并应齐全；2）、应核对叶轮、机壳和其它部位的主要安装尺寸，并应与设计相符3）、风机进口和出口的方向（或角度）应与设计相符；叶轮旋转方向和定子导流叶片的导流方向应符合设备技术文件的规定；4）、风机外露部分各加工面应无锈蚀；转子的叶轮和轴颈、齿轮的齿面和齿轮轴的轴颈等主要零件、...
