钣金工艺规范及折弯机模具手册

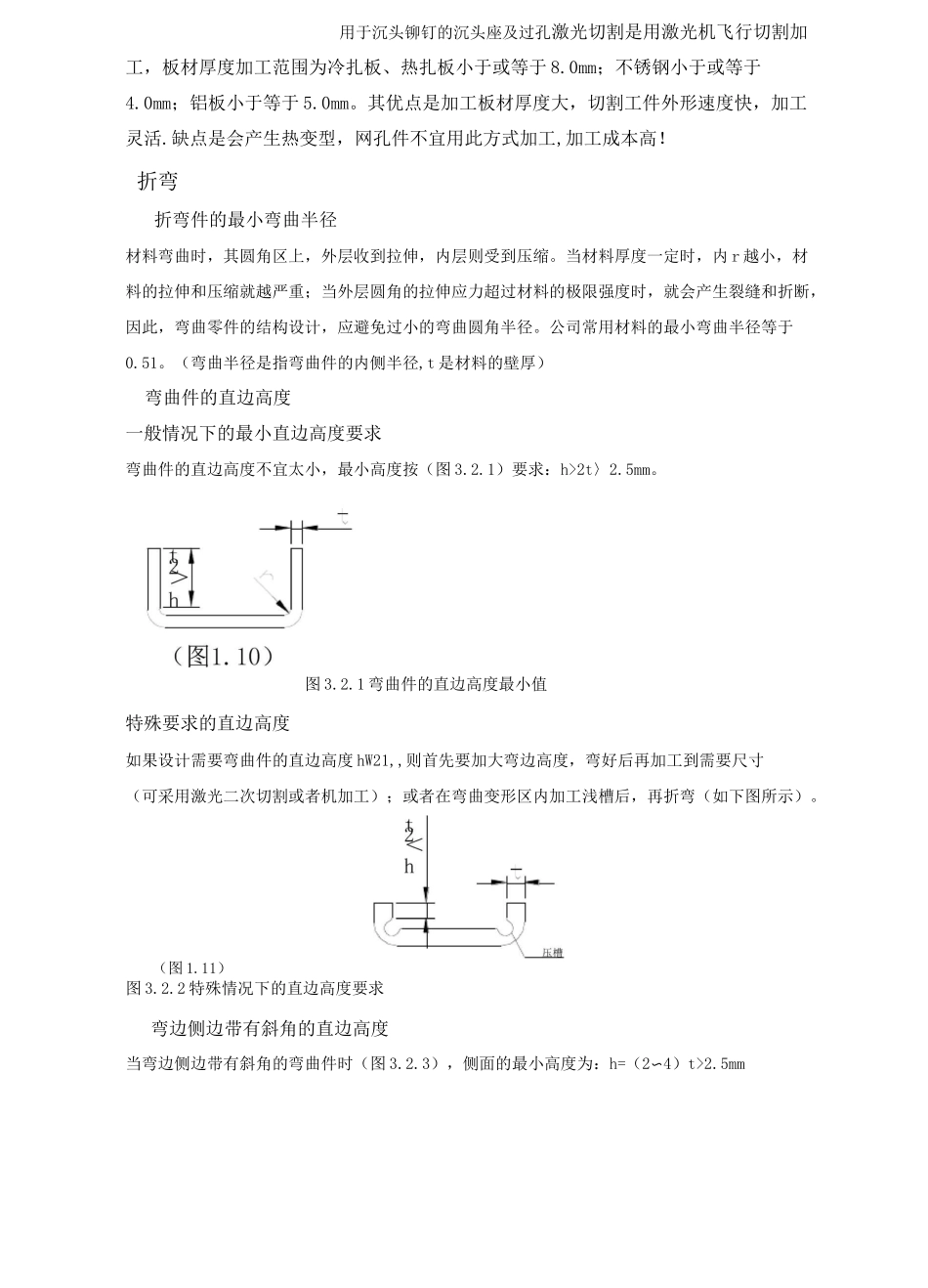

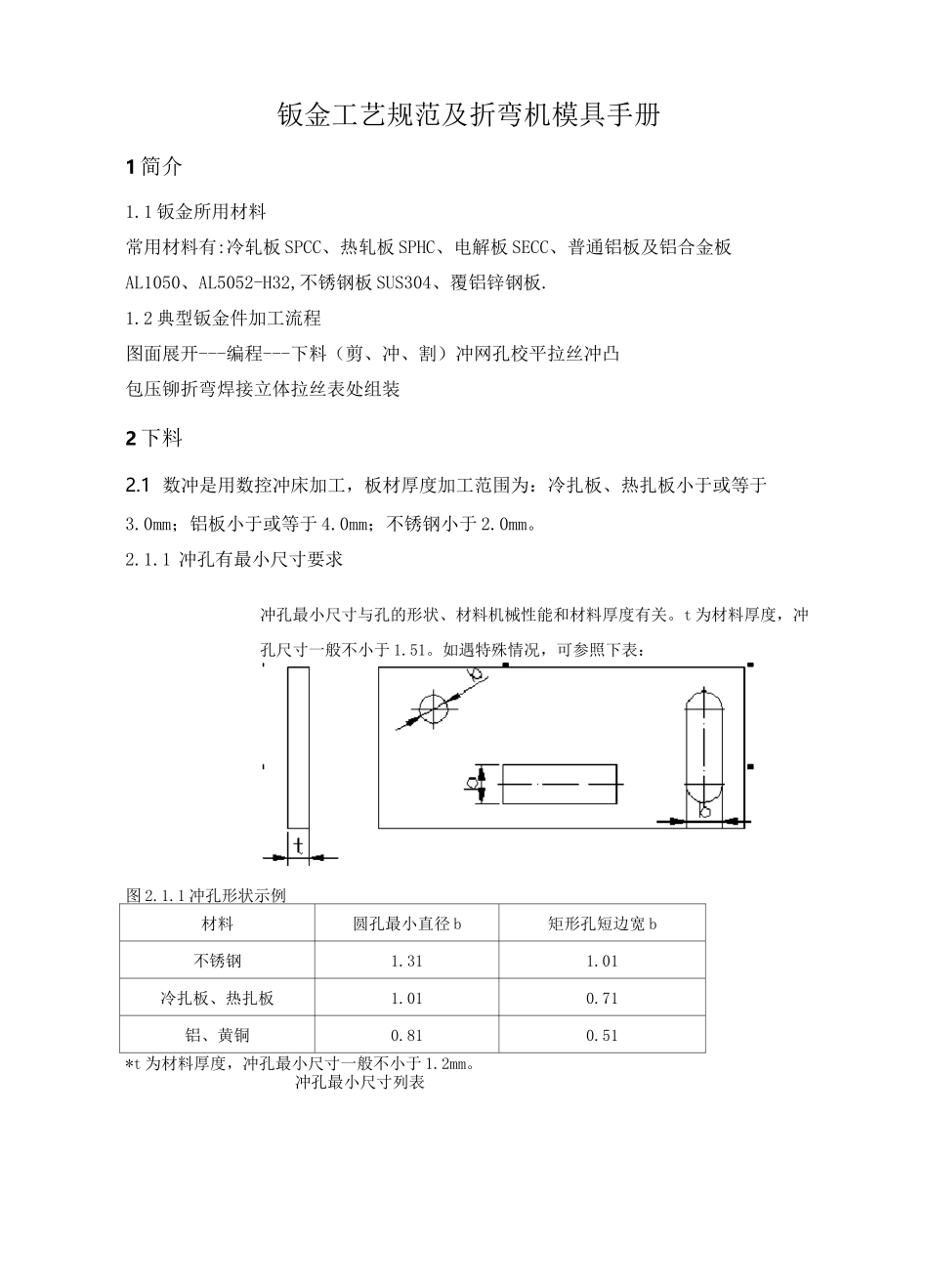

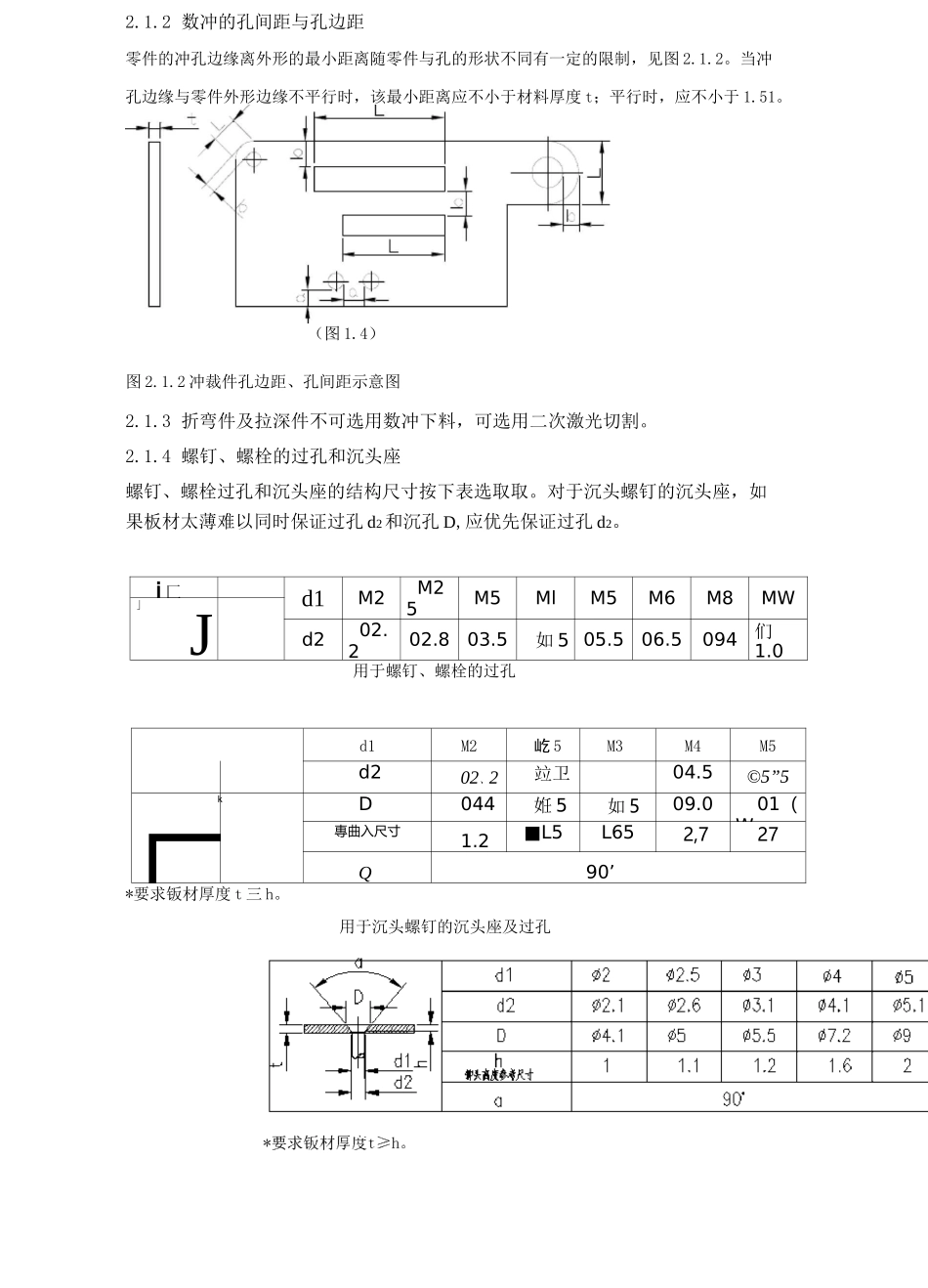

钣金工艺规范及折弯机模具手册1 简介1.1 钣金所用材料常用材料有:冷轧板 SPCC、热轧板 SPHC、电解板 SECC、普通铝板及铝合金板AL1050、AL5052-H32,不锈钢板 SUS304、覆铝锌钢板.1.2 典型钣金件加工流程图面展开---编程---下料（剪、冲、割）冲网孔校平拉丝冲凸包压铆折弯焊接立体拉丝表处组装2 下料2.1 数冲是用数控冲床加工，板材厚度加工范围为：冷扎板、热扎板小于或等于3.0mm；铝板小于或等于 4.0mm；不锈钢小于 2.0mm。2.1.1 冲孔有最小尺寸要求冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。t 为材料厚度，冲孔尺寸一般不小于 1.51。如遇特殊情况，可参照下表：图 2.1.1 冲孔形状示例材料圆孔最小直径 b矩形孔短边宽 b不锈钢1.311.01冷扎板、热扎板1.010.71铝、黄铜0.810.51*t 为材料厚度，冲孔最小尺寸一般不小于 1.2mm。冲孔最小尺寸列表2.1.2 数冲的孔间距与孔边距零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图 2.1.2。当冲孔边缘与零件外形边缘不平行时，该最小距离应不小于材料厚度 t；平行时，应不小于 1.51。（图 1.4）图 2.1.2 冲裁件孔边距、孔间距示意图2.1.3 折弯件及拉深件不可选用数冲下料，可选用二次激光切割。2.1.4 螺钉、螺栓的过孔和沉头座螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。对于沉头螺钉的沉头座，如果板材太薄难以同时保证过孔 d2和沉孔 D,应优先保证过孔 d2。i 匚d1M2M25M5MlM5M6M8MW」 Jd202.202.803.5如 5 05.506.5094们1.0用于螺钉、螺栓的过孔d1M2屹 5M3M4M5d202、2竝卫04.5©5”5□kD044姙 5如 509.001（W專曲入尺寸1.2■L5L652,727Q90’*要求钣材厚度 t 三 h。用于沉头螺钉的沉头座及过孔用于沉头铆钉的沉头座及过孔激光切割是用激光机飞行切割加工，板材厚度加工范围为冷扎板、热扎板小于或等于 8.0mm；不锈钢小于或等于4.0mm；铝板小于等于 5.0mm。其优点是加工板材厚度大，切割工件外形速度快，加工灵活.缺点是会产生热变型，网孔件不宜用此方式加工,加工成本高！折弯折弯件的最小弯曲半径材料弯曲时，其圆角区上，外层收到拉伸，内层则受到压缩。当材料厚度一定时，内 r 越小，材料的拉伸和压缩就越严重；当外层圆角的拉伸应力超过材料的极限强度时，就会产生裂缝和折断，因此，弯曲零件的结构设计，应避免过小的弯曲圆角半径。公司常用材料的最小弯曲半径等于0.51。（弯曲半径是指弯曲件的内侧半径,t 是材料...
