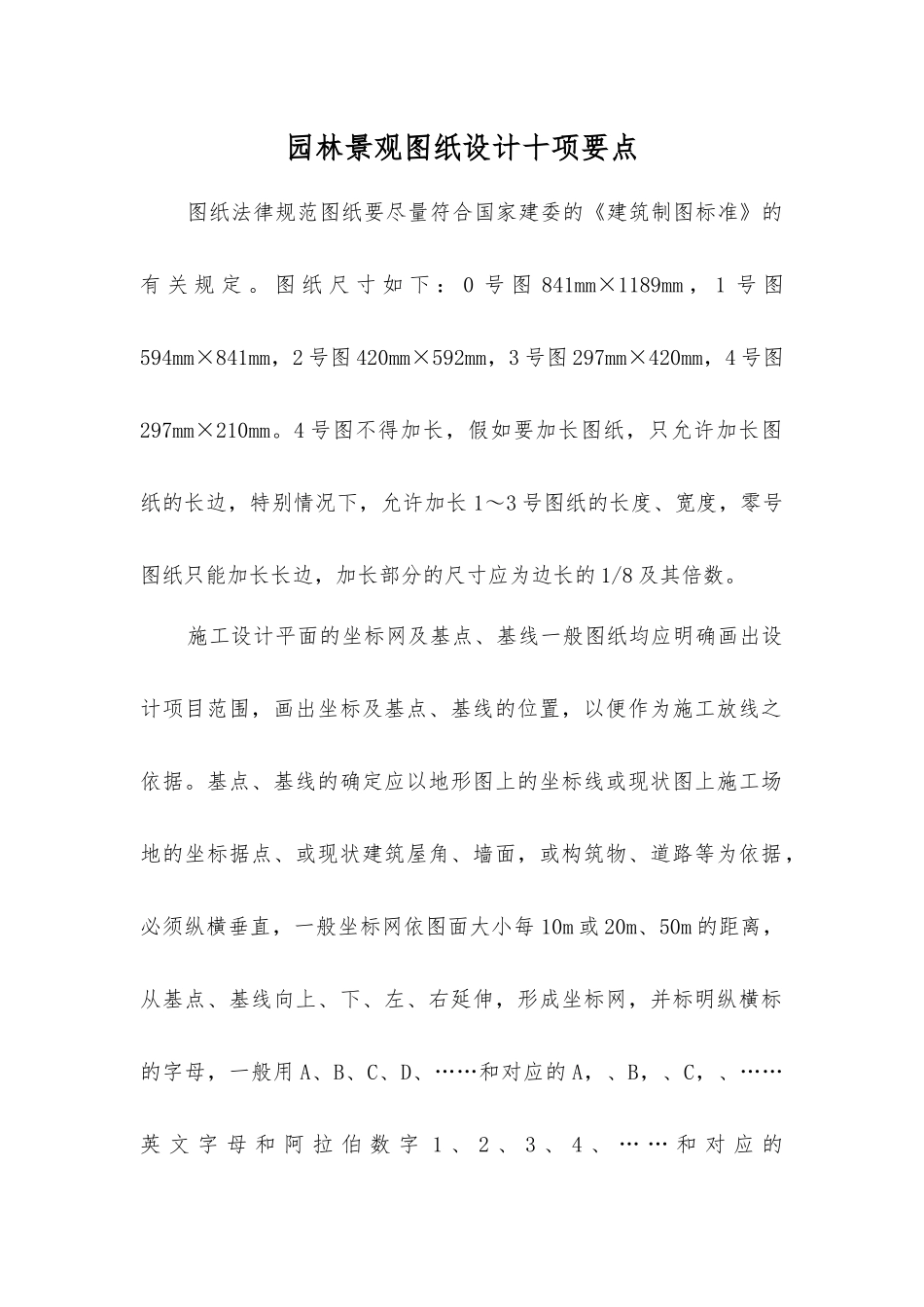

园林景观图纸设计十项要点

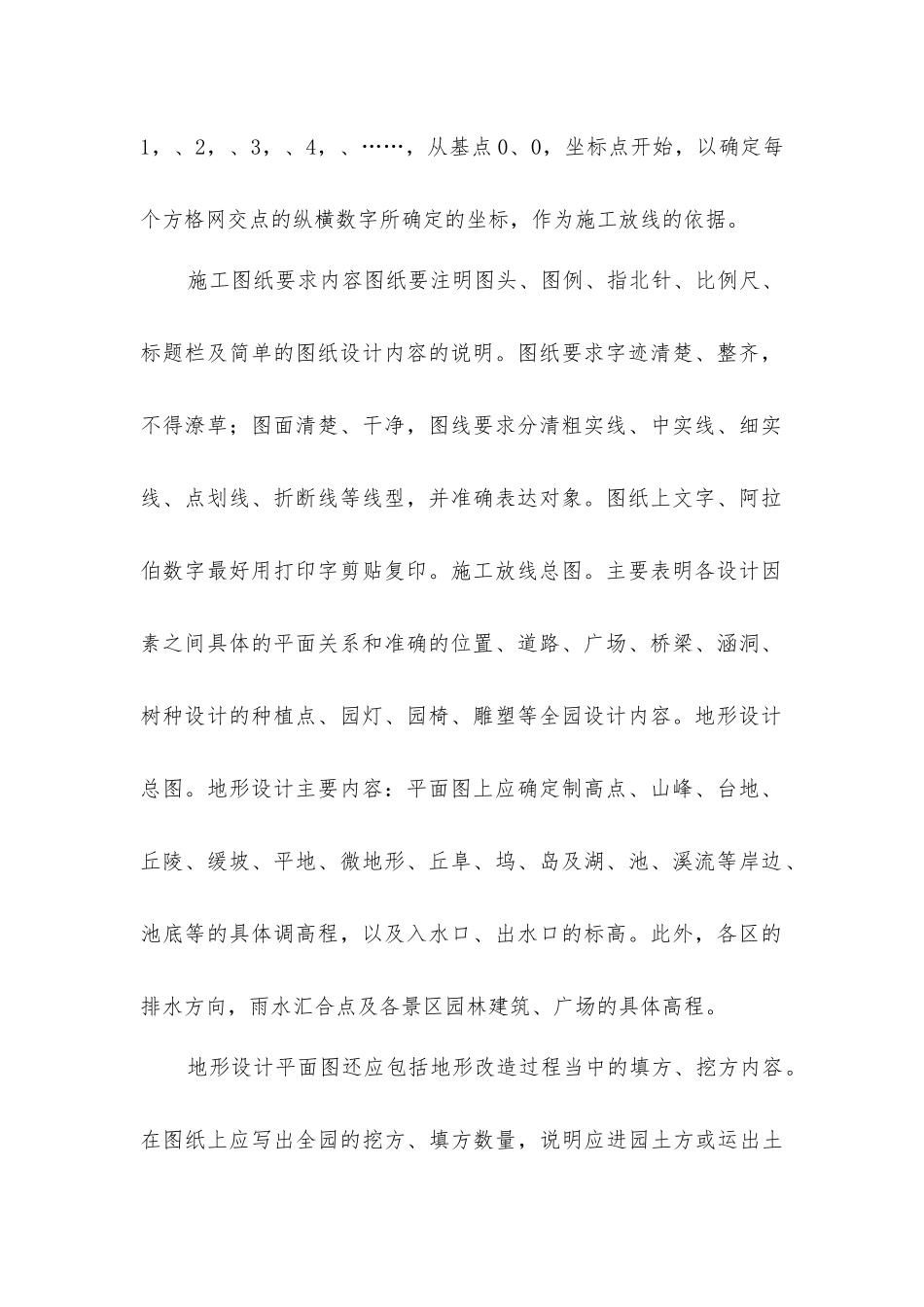

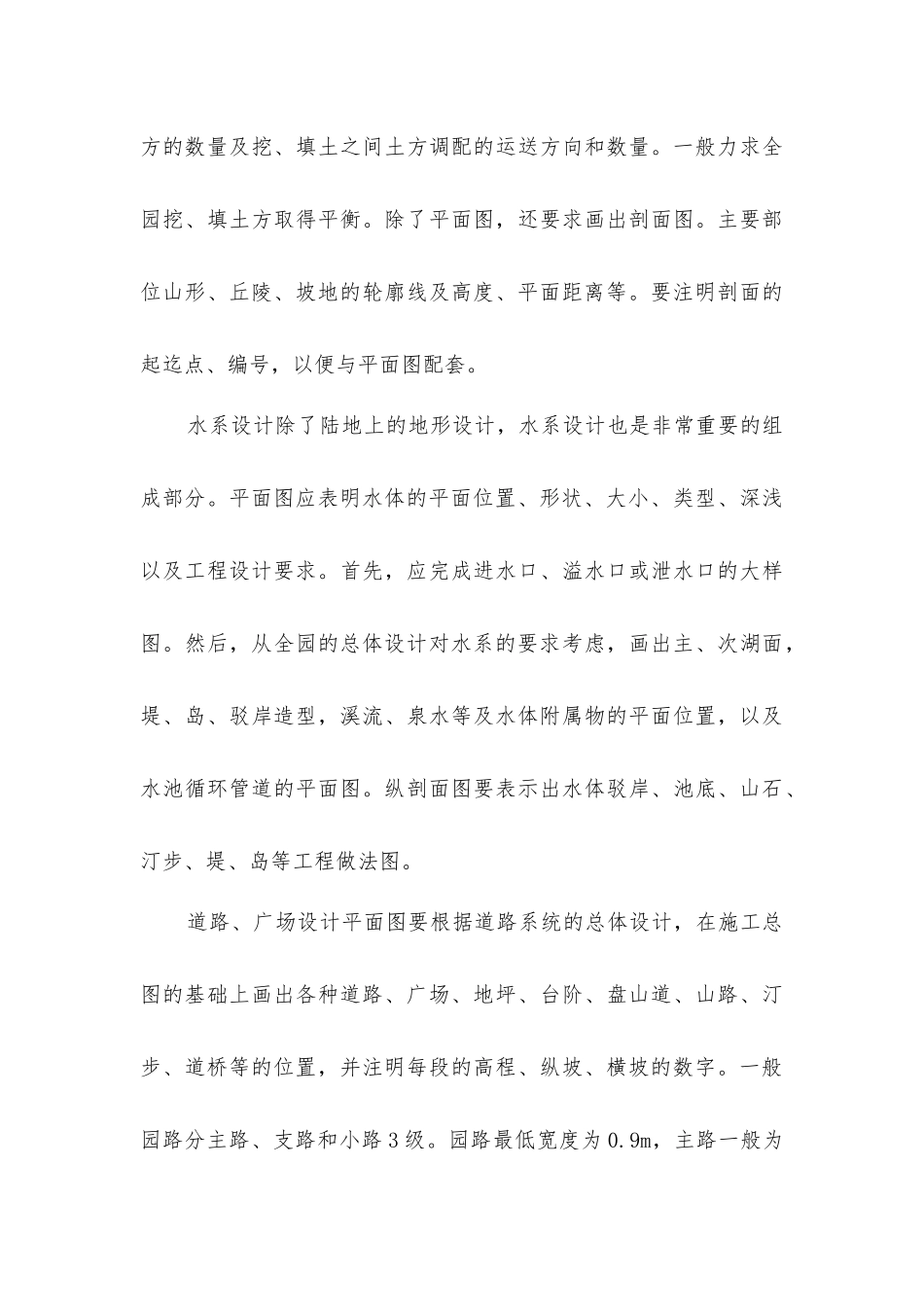

园林景观图纸设计十项要点图纸法律规范图纸要尽量符合国家建委的《建筑制图标准》的有 关 规 定 。 图 纸 尺 寸 如 下 ： 0 号 图 841mm×1189mm ， 1 号 图594mm×841mm，2 号图 420mm×592mm，3 号图 297mm×420mm，4 号图297mm×210mm。4 号图不得加长，假如要加长图纸，只允许加长图纸的长边，特别情况下，允许加长 1～3 号图纸的长度、宽度，零号图纸只能加长长边，加长部分的尺寸应为边长的 1/8 及其倍数。施工设计平面的坐标网及基点、基线一般图纸均应明确画出设计项目范围，画出坐标及基点、基线的位置，以便作为施工放线之依据。基点、基线的确定应以地形图上的坐标线或现状图上施工场地的坐标据点、或现状建筑屋角、墙面，或构筑物、道路等为依据，必须纵横垂直，一般坐标网依图面大小每 10m 或 20m、50m 的距离，从基点、基线向上、下、左、右延伸，形成坐标网，并标明纵横标的字母，一般用 A、B、C、D、……和对应的 A，、B，、C，、……英 文 字 母 和 阿 拉 伯 数 字 1 、 2 、 3 、 4 、 … … 和 对 应 的1，、2，、3，、4，、……，从基点 0、0，坐标点开始，以确定每个方格网交点的纵横数字所确定的坐标，作为施工放线的依据。施工图纸要求内容图纸要注明图头、图例、指北针、比例尺、标题栏及简单的图纸设计内容的说明。图纸要求字迹清楚、整齐，不得潦草；图面清楚、干净，图线要求分清粗实线、中实线、细实线、点划线、折断线等线型，并准确表达对象。图纸上文字、阿拉伯数字最好用打印字剪贴复印。施工放线总图。主要表明各设计因素之间具体的平面关系和准确的位置、道路、广场、桥梁、涵洞、树种设计的种植点、园灯、园椅、雕塑等全园设计内容。地形设计总图。地形设计主要内容：平面图上应确定制高点、山峰、台地、丘陵、缓坡、平地、微地形、丘阜、坞、岛及湖、池、溪流等岸边、池底等的具体调高程，以及入水口、出水口的标高。此外，各区的排水方向，雨水汇合点及各景区园林建筑、广场的具体高程。地形设计平面图还应包括地形改造过程当中的填方、挖方内容。在图纸上应写出全园的挖方、填方数量，说明应进园土方或运出土方的数量及挖、填土之间土方调配的运送方向和数量。一般力求全园挖、填土方取得平衡。除了平面图，还要求画出剖面图。主要部位山形、丘陵、坡地的轮廓线及高度、平面距离等。要注明剖面的起迄点、编号，以便与平面图配套。水系设计除了...
