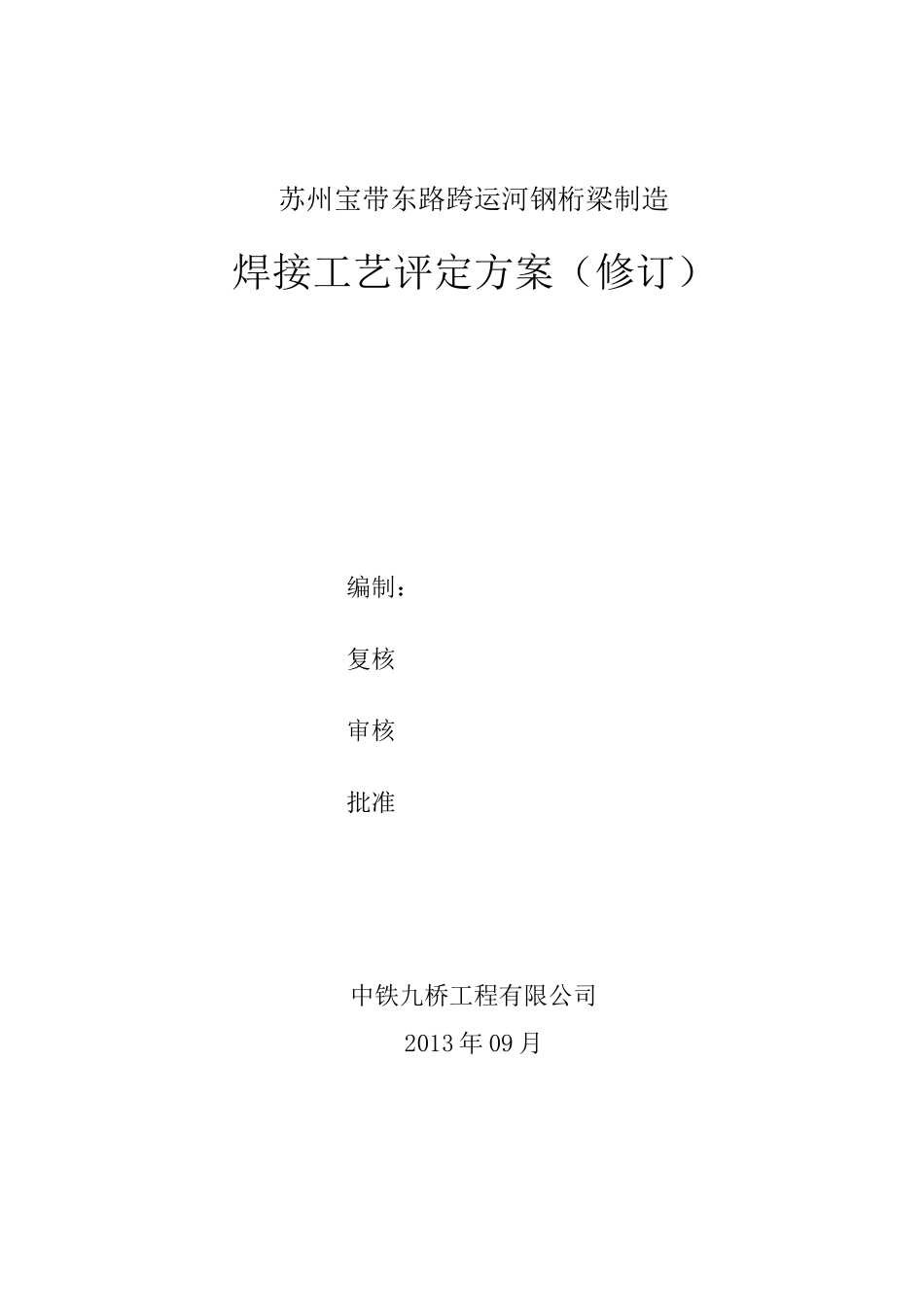

苏州宝带东路跨运河钢桁梁制造焊接工艺评定方案（修订）编制：复核审核批准中铁九桥工程有限公司2013 年 09 月1一、总则苏州宝带东路跨运河钢桁梁主体结构采用 Q345qD 钢材制造。各结构中存在多种不同规格的对接、熔透或坡口角接及 T 型角接接头，根据钢梁的设计图纸及相关技术文件要求，结合全桥钢梁的结构形式，我们根据《公路桥涵施工技术规范》JTG/TF50-2011）附录 F1 的相关规定，从各种形式接头所有的板厚规格中选择有代表性的板厚组合进行焊接工艺评定试验（以下简称试验）。二、接头选择结合各部分结构形式，我们整理了结构中存在的各种不同板厚、不同焊接方法和不同施焊工位的各类主要对接、熔透或坡口角接及 T 型角接接头,详见《附表：苏州宝带桥全桥主要接头形式表》。并从所有的接头形式中选择了 33 组有代表性和针对性的板厚和接头组合进行焊接工艺评定试验：其中包括 14 组对接接头，10 组熔透角接接头，5 组坡口角接接头和 4组 T 型角接接头。三、试验材料和焊接设备1、母材本次试验用钢板包括厚度为8mm、12mm、20mm、25mm、30mm、35mm、40mm、50mm、55mm 的 Q345qD 材质钢板。符合 GB/T714-2008 的技术要求。试板规格：对接接头：150x800 角接接头：150x6002、焊接材料2.1 埋弧自动焊：2① 上下弦杆件节点板对接焊缝、箱型杆件棱角焊缝箱体外部采用H08Mn2E(屮 5.0)焊丝，配合 SJ101q 焊剂。② 上下层桥面板对接焊缝填充盖面层焊接采用 H08Mn2E(^5.0)焊丝，配合 SJ101q 焊剂。③ 工型腹杆、桥面系 T 型横梁主焊缝采用 H08MnA(®5.0)焊丝，配合 SJ101q 焊剂。2.2CO2气体保护焊：① 上下弦杆件腹杆接头板、横梁接头板焊缝采用药芯焊丝 E501T-1(^1.2)焊接。② 上层桥面 U 肋焊缝采用药芯焊丝 E501T-1(^1.2)焊接,下层桥面纵向板肋焊缝采用实芯焊丝 ER50-6(^1.2)焊接;弦杆、腹杆纵向加劲肋采用实芯焊丝 ER50-6(^1.2)焊接。③ 桁片制造腹杆与上下弦杆件之间的对接焊缝采用药芯焊丝 E501T-1(^1.2)焊接。④ 桥面板对接焊缝打底层焊接采用实芯焊丝 ER50-6(^1.2);横梁腹板、底板与上下弦杆工地连接焊缝采用药芯焊丝 E501T-1(^1.2)焊接；上下弦杆件之间工地对接焊缝采用药芯焊丝 E501T-1(^1.2)焊接。⑤ 各类连接角焊缝平位采用实芯焊丝 ER50-6(^1.2)焊接,立仰位采用药芯焊丝 E501T-1(^1.2)焊接。2.3 焊条电弧焊：用于定位焊。采用焊条 E5015(^3.2)以上选用焊材除 H08Mn2E 采用...
