CAD判断题

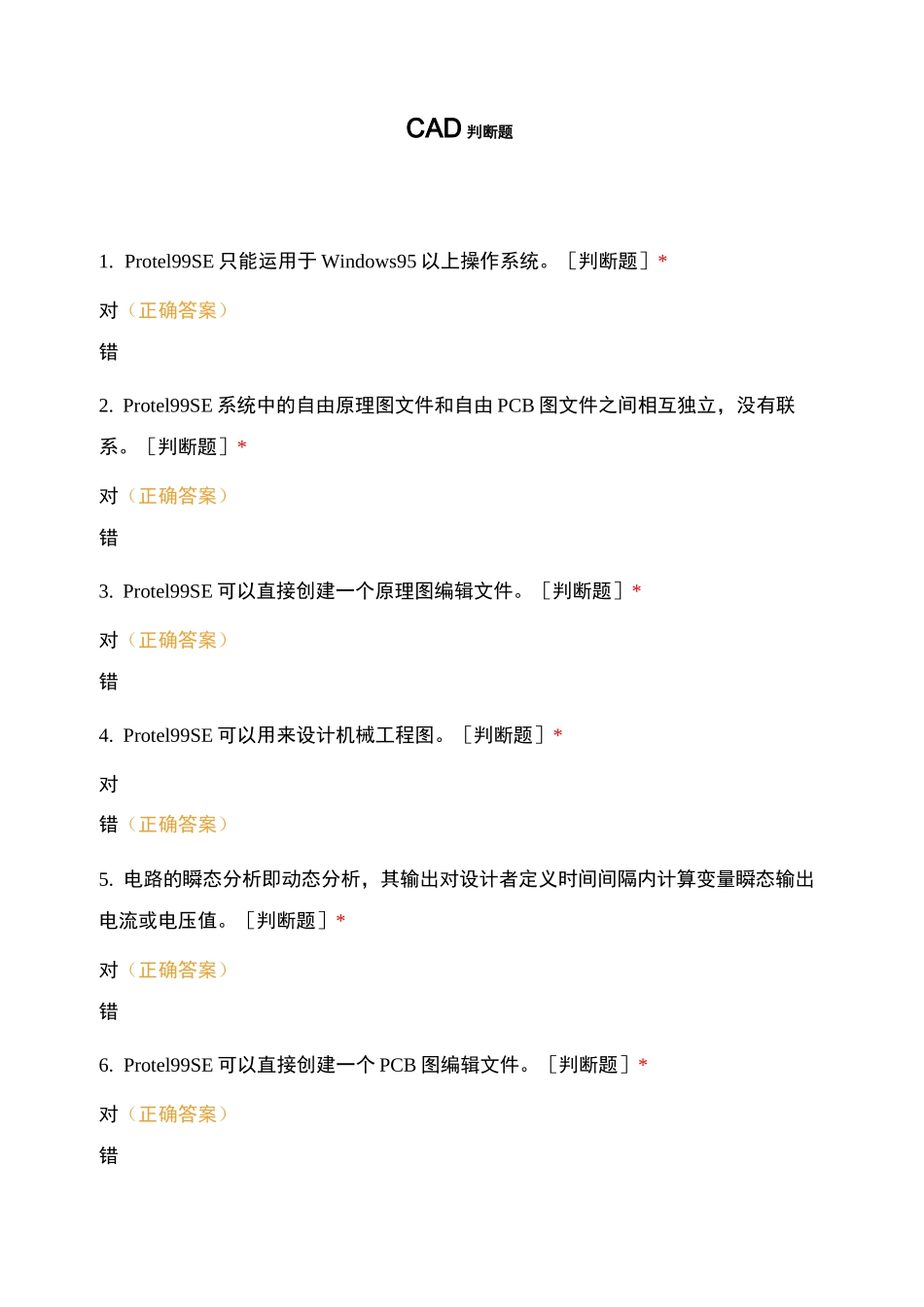

CAD 判断题1. Protel99SE 只能运用于 Windows95 以上操作系统。［判断题］*对（正确答案）错2. Protel99SE 系统中的自由原理图文件和自由 PCB 图文件之间相互独立，没有联系。［判断题］*对（正确答案）错3. Protel99SE 可以直接创建一个原理图编辑文件。［判断题］*对（正确答案）错4. Protel99SE 可以用来设计机械工程图。［判断题］*对错（正确答案）5. 电路的瞬态分析即动态分析，其输出对设计者定义时间间隔内计算变量瞬态输出电流或电压值。［判断题］*对（正确答案）错6. Protel99SE 可以直接创建一个 PCB 图编辑文件。［判断题］*对（正确答案）错7. Protel99SE 提供的自动布线器可以按指定元器件或网络进行布线。［判断题］*对（正确答案）错8. PCB 的泪滴主要作用在钻孔时，避免在导线于焊盘的连接处出现应力集中而断裂。［判断题］*对（正确答案）错9. 总线就对用一条线来代表数条并行的导线。［判断题］*对（正确答案）错10. Protel99SE 对用于电子线路设计的专用软件。［判断题］*对（正确答案）错11. PCB 设计只允许在顶层（Toplayer）放置元器件。［判断题］*对错（正确答案）12. 印制电路板的丝印层主要用于绘制元器件外形轮廓以及元器件标号等。［判断题］*对（正确答案）错13. 原理图文件设计必须先装载元器件库，方可放置元器件。［判断题］*对（正确答案）对（正确答案）错错14. 在放置元器件封装时按 Tab 键，在弹出元器件封装属性设置对话框可以设置元器件属性。［判断题］*对（正确答案）错15. 打开原理图编辑器，就可以在图样上放置元器件。［判断题］*对错（正确答案）16. 即使没有电路原理图，Portel99SE 也能实现印制电路板的自动布局和自动布线。［判断题］*对错（正确答案）17. Protel99SE 标准屏幕分辨率为 1024x768 像素。［判断题］*对（正确答案）错18. Protel99SE 的安装与运行对计算机的系统配置没有要求。［判断题］*对错（正确答案）19. 在 PCB 编辑器中，可以通过导线属性对话框方便地设置导线宽度。［判断题］*对（正确答案）错20. 自定义印制电路板形状及尺寸，实际上就对在“KeepOutLayer”层上用线绘制出一个封装的多边形。［判断题］*对（正确答案）错21. 在放置元器件封装过程中，按 L 键可使元器件封装从顶层移到底层。［判断题］*对（正确答案）错22. Portel99SE 提供的绘图工具命令并不具备电气特性。［判断题］*对（正确答案）错23. PCB 设...
