阵列天线方向图及其MATLAB仿真

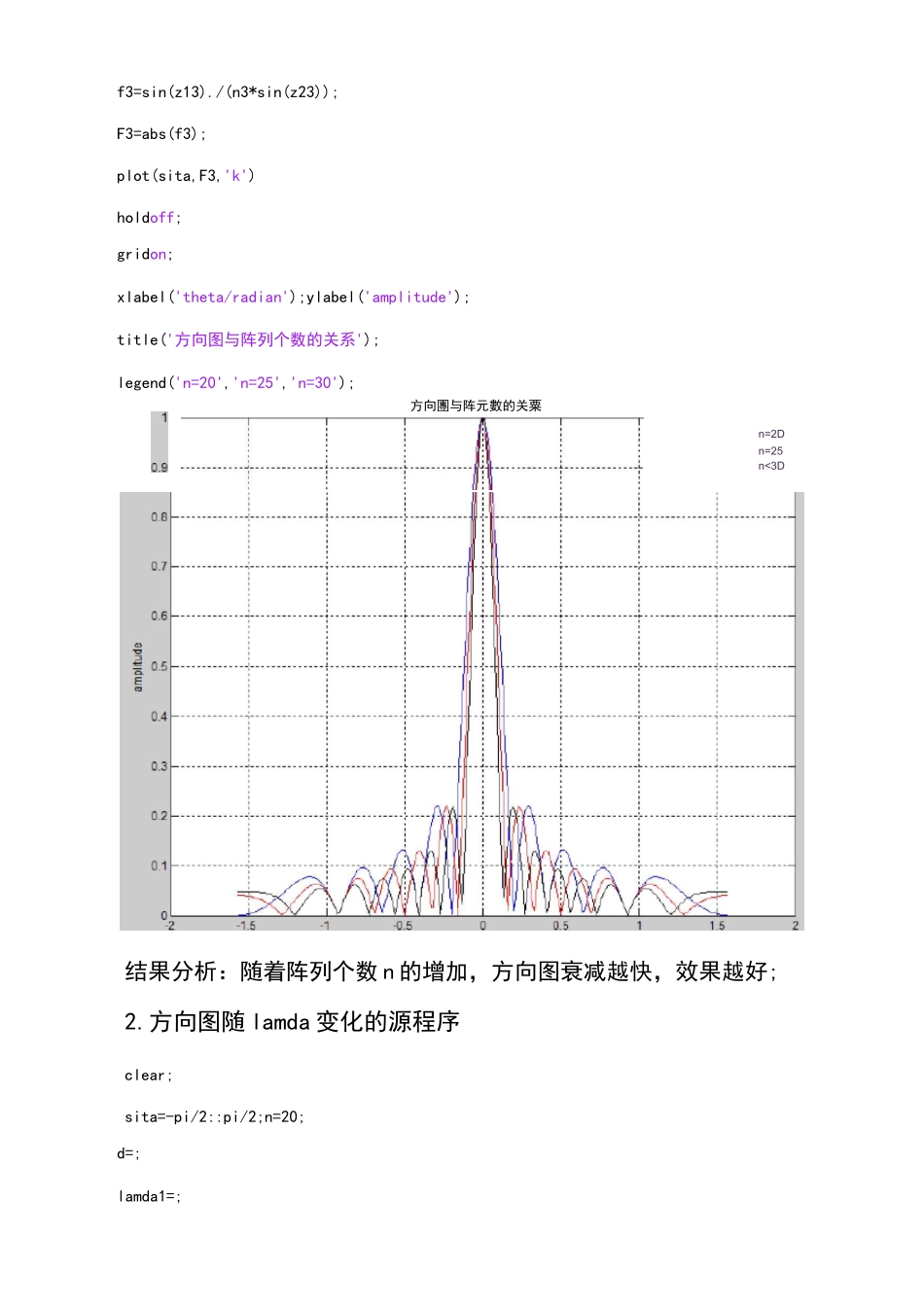

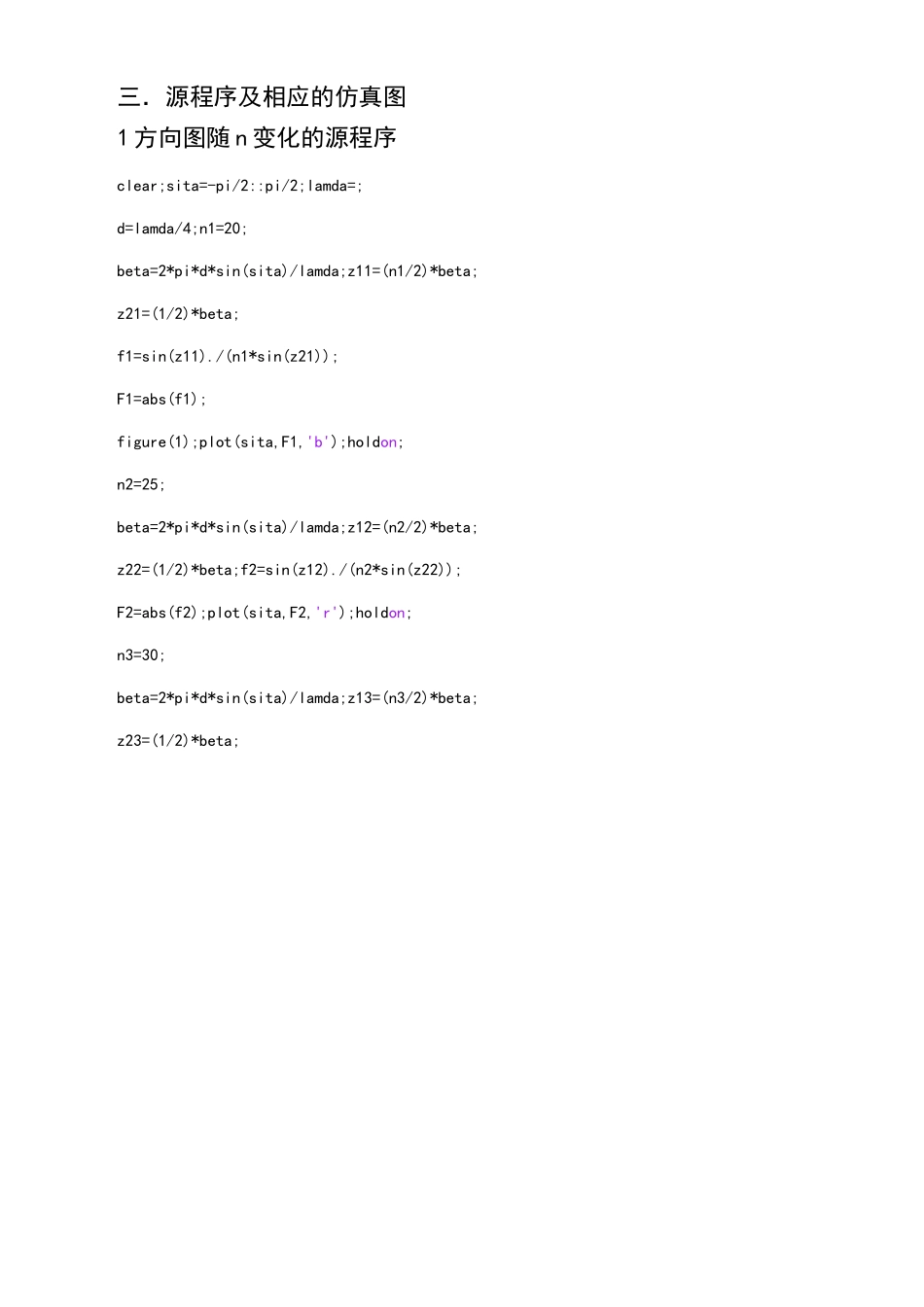

阵列天线方向图及其 MATLAB 仿真一．实验目的1. 了解阵列天线的波束形成原理写出方向图函数2. 运用 MATLAB 仿真阵列天线的方向图曲线3. 变换各参量观察曲线变化并分析参量间的关系二．实验原理1. 阵列天线：阵列天线是一类由不少于两个天线单元规则或随机排列并通过适当激励获得预定辐射特性的特殊天线。阵列天线的辐射电磁场是组成该天线阵各单元辐射场的总和—矢量和由于各单元的位置和馈电电流的振幅和相位均可以独立调整，这就使阵列天线具有各种不同的功能，这些功能是单个天线无法实现的。2.方向图原理：对于单元数很多的天线阵，用解析方法计算阵的总方向图相当繁杂。假如一个多元天线阵能分解为几个相同的子阵，则可利用方向图相乘原理比较简单地求出天线阵的总方向图。一个可分解的多元天分解，即先分解成大的子阵，这些子阵再分解为较小的子阵，直至得到单元数很少的简单子阵为止，然后再利用方向图相乘原理求得阵的总方向图这种情况适应于单元是无方向性的条件，当单元以相同的取向排列并自身具有非均匀辐射的方向图时，则天线阵的总方向图应等于单元的方向图乘以阵的方向图。三．源程序及相应的仿真图1 方向图随 n 变化的源程序clear;sita=-pi/2::pi/2;lamda=;d=lamda/4;n1=20;beta=2*pi*d*sin(sita)/lamda;z11=(n1/2)*beta;z21=(1/2)*beta;f1=sin(z11)./(n1*sin(z21));F1=abs(f1);figure(1);plot(sita,F1,'b');holdon;n2=25;beta=2*pi*d*sin(sita)/lamda;z12=(n2/2)*beta;z22=(1/2)*beta;f2=sin(z12)./(n2*sin(z22));F2=abs(f2);plot(sita,F2,'r');holdon;n3=30;beta=2*pi*d*sin(sita)/lamda;z13=(n3/2)*beta;z23=(1/2)*beta;f3=sin(z13)./(n3*sin(z23));F3=abs(f3);plot(sita,F3,'k')holdoff;gridon;xlabel('theta/radian');ylabel('amplitude');title('方向图与阵列个数的关系');legend('n=20','n=25','n=30');方向團与阵元數的关粟结果分析：随着阵列个数 n 的增加，方向图衰减越快，效果越好;2.方向图随 lamda 变化的源程序clear;sita=-pi/2::pi/2;n=20;d=;lamda1=;n=2Dn=25n<3Dbeta=2*pi*d*sin(sita)/lamda1;z11=(n/2)*beta;z21=(1/2)*beta;f1=sin(z11)./(n*sin(z21));F1 二 abs(f1);%・％TM%CulRfigure(1);lamda2=;beta=2*pi*d*sin(sita)/lamda2;z12=(n/2)*beta;z22=(1/2)*beta;f2=sin(z12)./(n*sin(z22));F2=abs(f2);lamda3=;beta=2*pi*d*sin(sita)/lamda3;z13=(n/2)*beta;z23=(1/2)*beta;f3=sin(z13)./(n*si...
