电缆桥架、支吊架、托臂安装工艺与规范VIP专享

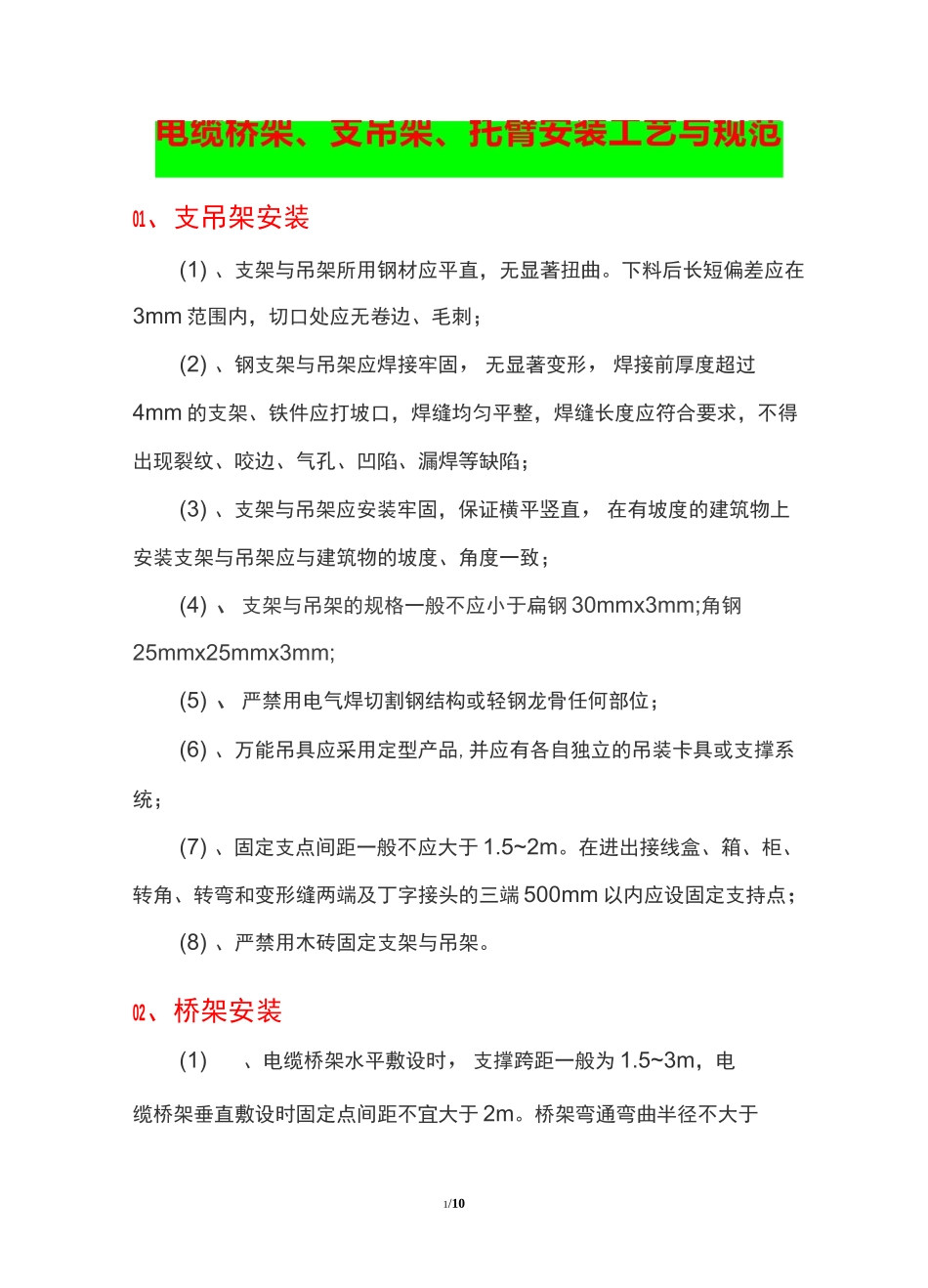

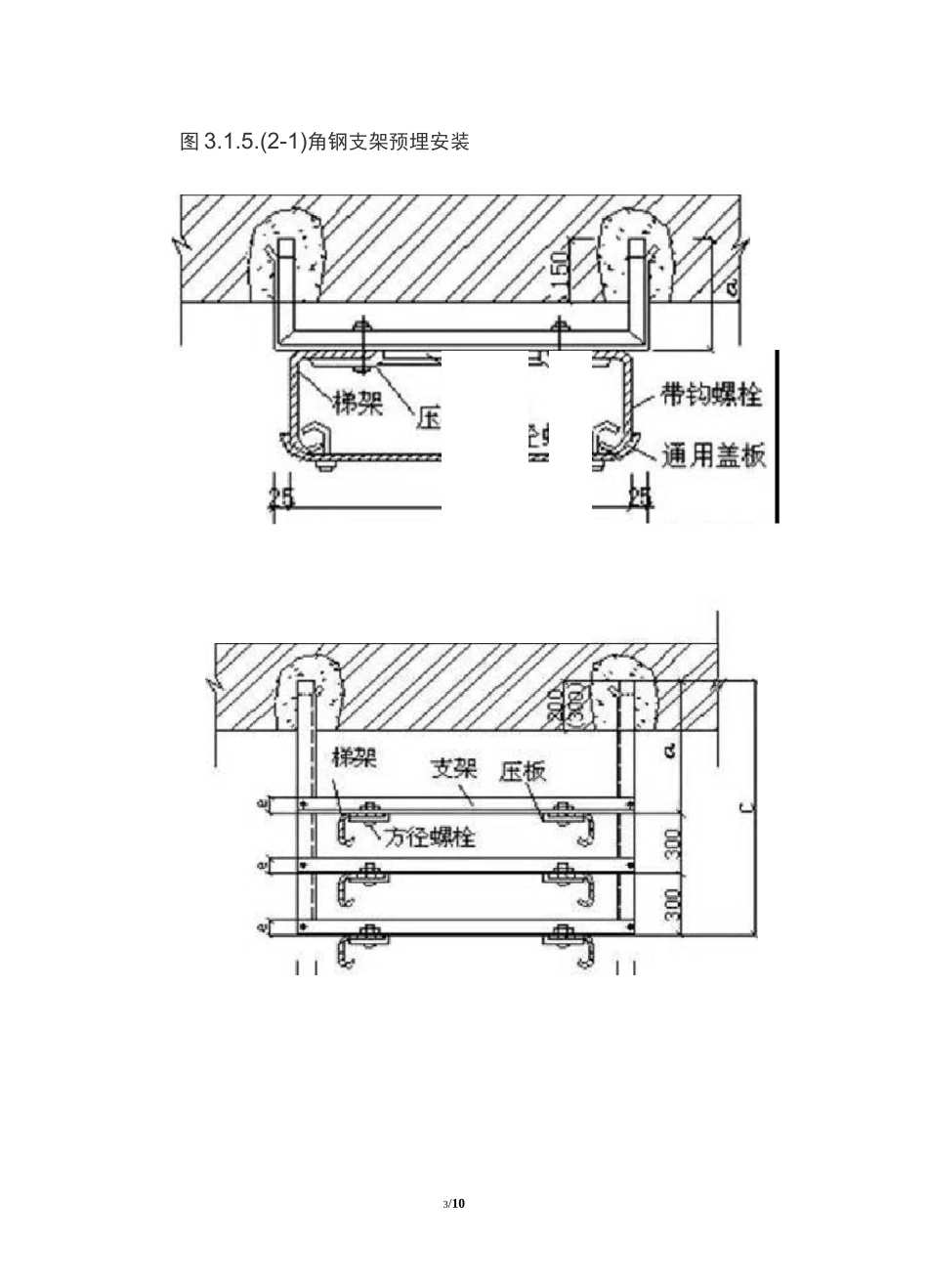

1/1001、支吊架安装(1) 、支架与吊架所用钢材应平直，无显著扭曲。下料后长短偏差应在3mm 范围内，切口处应无卷边、毛刺；(2) 、钢支架与吊架应焊接牢固，无显著变形，焊接前厚度超过4mm 的支架、铁件应打坡口，焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊等缺陷；(3) 、支架与吊架应安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架应与建筑物的坡度、角度一致；(4) 、支架与吊架的规格一般不应小于扁钢 30mmx3mm;角钢25mmx25mmx3mm;(5) 、严禁用电气焊切割钢结构或轻钢龙骨任何部位；(6) 、万能吊具应采用定型产品,并应有各自独立的吊装卡具或支撑系统；(7) 、固定支点间距一般不应大于 1.5~2m。在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端 500mm 以内应设固定支持点；(8) 、严禁用木砖固定支架与吊架。02、桥架安装(1)、电缆桥架水平敷设时，支撑跨距一般为 1.5~3m，电缆桥架垂直敷设时固定点间距不宜大于 2m。桥架弯通弯曲半径不大于2/10300mm 时，应在距弯曲段与直线段结合处 300~600mm 的直线段侧设置一个支、吊架。当弯曲半径大于 300mm 时,还应在弯通中部增设一个支、吊架。支、吊架和桥架安装必须考虑电缆敷设弯曲半径满足规范最小弯曲半径。见表 3.1.5。就 L5 电贓飾舗牝序号wo 卷f1制鮒轍嬲电力10DI§1115D注：为电缆外径。(2)、门型角钢支架的安装:梯型桥架沿墙垂直敷设,可使用门型角钢支架,支架的固定应尽可能配合土建施工预埋。如图 3.1.5(2-1),也可在土建施工中预埋开角螺栓,用开角螺栓固定支架如图 3.1.5(2-1),也可以采用膨胀螺栓固定。3/10图 3.1.5.(2-1)角钢支架预埋安装4/10(3)、梯型角钢支架的安装:桥架沿墙、柱水平安装时,托壁需安装在异型钢立柱上，而立柱要安装在梯型角钢支架上，使柱和墙上的桥架固定支架(或托臂)在同一条直线上。制作见图和表 3.1.5(3)底架与门型架焊接时，焊角高度 5mm。图 3.1.5.(2-2)钢支架预埋地脚螺栓安装预蟒栓5/10表 3.1.5(3)梯型角钢支架制作尺寸表(mm)W斛 1 恥瀏橄!枚伽)*bti811h1ij11lift血血伽Joo80321HOO制1006ML 瞅6加9043飒99)M09U脳ito亠11?1«5(4) 、电缆桥架立柱侧壁式安装:立柱是直接支承托臂的部件，分工字钢槽钢、角钢、异型钢立柱；立柱可以在墙上、柱上安装、也可悬吊在梁板上安装。做法在混凝土可预埋铁件；砌体可砌筑预制砌块；也可以采用膨胀螺栓但必须在混凝土强度C20 或砖...
