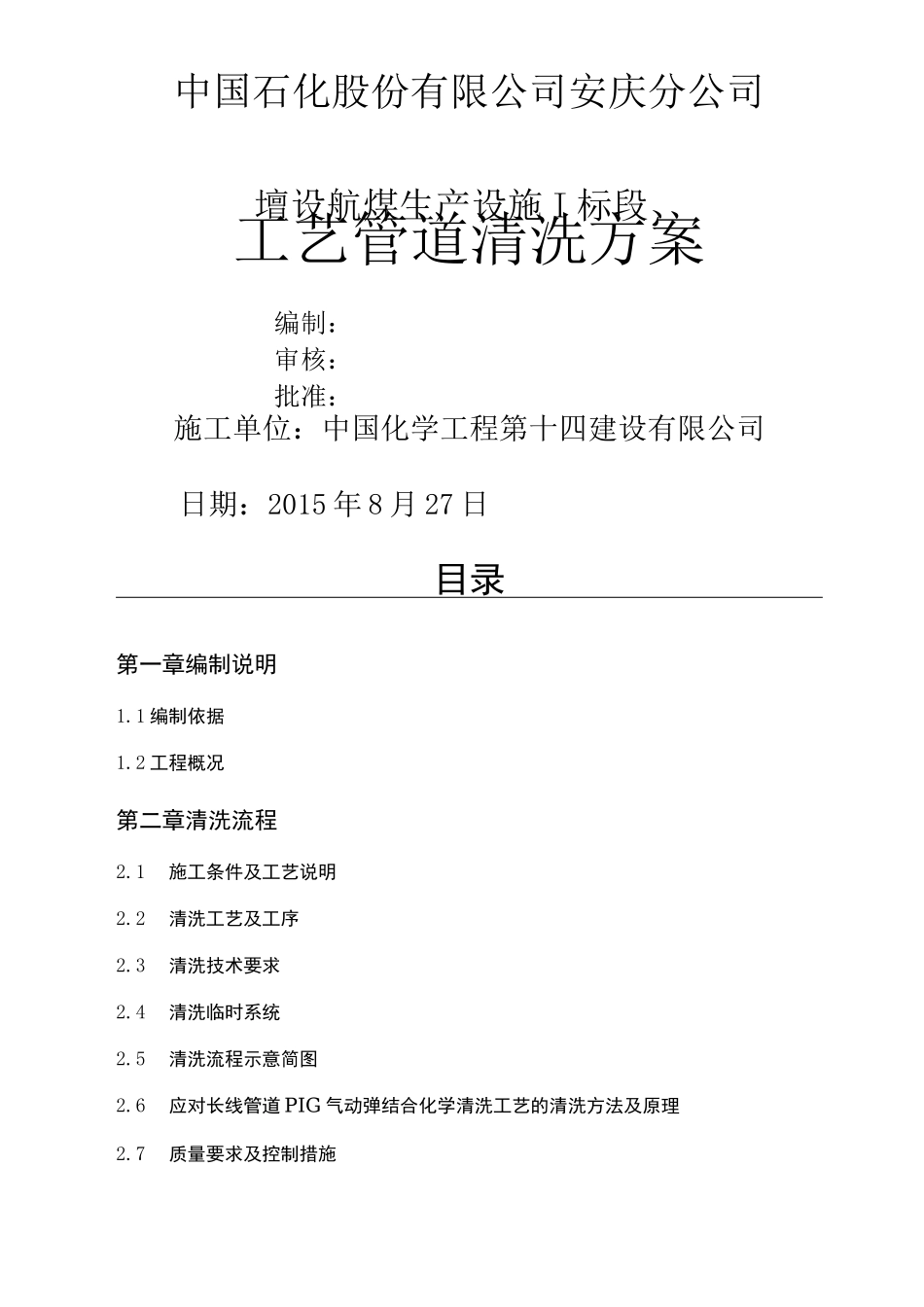

中国石化股份有限公司安庆分公司壇设航煤生产设施 I 标段、工艺管道清洗方案编制：审核：批准：施工单位：中国化学工程第十四建设有限公司日期：2015 年 8 月 27 日目录第一章编制说明1.1 编制依据1.2 工程概况第二章清洗流程2.1施工条件及工艺说明2.2清洗工艺及工序2.3清洗技术要求2.4清洗临时系统2.5清洗流程示意简图2.6应对长线管道 PIG 气动弹结合化学清洗工艺的清洗方法及原理2.7质量要求及控制措施第三章机具、人员计划3.1 人员计划3.2 主要施工机具计划第四章 HSE 措施4.1 HSE 方针和目标4.2 HSE 组织结构4.3 不安全因素分析4.4 安全保障措施4.5 HSE 评价表第五章文明施工5.1 文明施工5.2 文明施工的目标5.3 施工管理保障措施5.4 环境保护的措施5.5 临时用电安全管理保障措施第六章工作危害分析(JHA)记录表第一章编制说明1.1 编制依据1. 相关设计图纸2. （HG/T2387-2007）化工行业标准《工业设备化学清洗质量标准》3. GB/T25146-2010 工业设备化学清洗质量验收规范4. GB/T25147-2010 工业设备化学清洗中金属腐蚀率及腐蚀总量的测试方法重量法5. GB/T25148-2010 工业设备化学清洗中除垢率和洗净率测试方法6. GB16297-2004 大气污染物综合排放标准9. GB50275-2010 风机、压缩机、泵安装工程施工及验收标准10. GB50235-2010 工业金属管道施工规范11.SH3538-2005 石油化工机器设备安装工程施工及验收通用标准12.SH3503-2007 石油化工建设工程项目交工技术文件通用规范13.SH3543-2007 石油化工建设工程项目施工过程技术文件规定14.GB50517-2010 石油化工金属管道工程施工质量验收规范15.SH3501-2011 石油化工有毒、可燃介质钢制管道工程施工及验收规范16.本方案的编制还参考了以下文件：1）、中石化九江公司 800 万吨/年油品升级改造项目蒸汽管线、高纯度气管线施工方案2）、河南金大地化工有限公司 30 万吨/年合成氨、60 万吨尿素动力蒸汽管线及装置项目润滑油管道的清洗方案；3）、中国石油大庆石化公司 60 万吨/年乙烯装置压缩机润滑油管线、蒸汽管线化学清洗施工方案；4）、中石化湖北化肥 20 万吨/年乙二醇示范装置项目蒸汽管线、高压氧气管线、装置润滑油管线化学清洗；增补项目罐区至码头乙二醇 4 公里物料管线清洗。5）、秦皇岛中阿化肥有限公司 30 万吨/年合成氨装置及动力蒸汽管线、煤气管道的清洗方案；6）、国内规模最大的南京环境垃圾焚烧电厂 2.6 公里煤油输油管...
