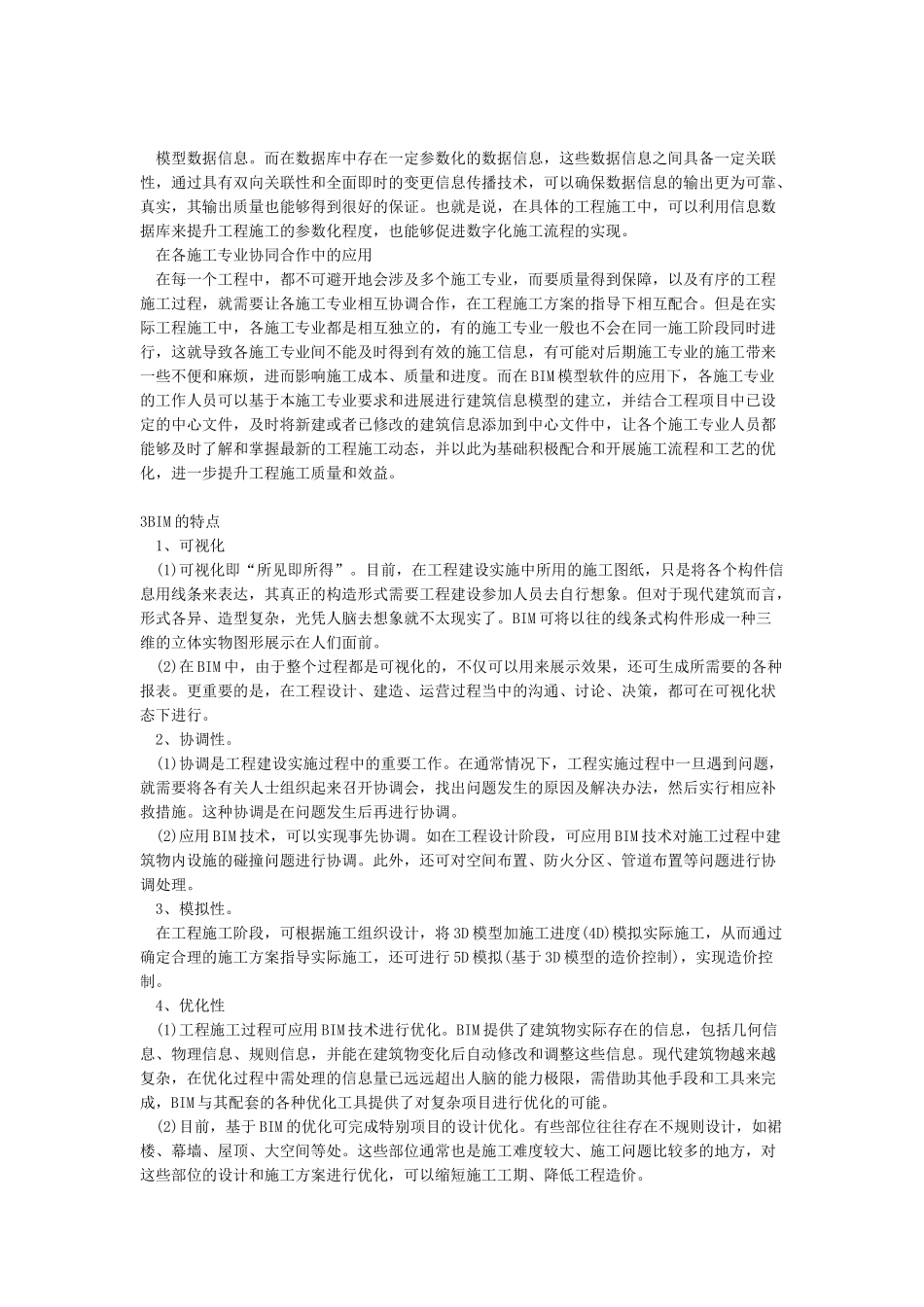

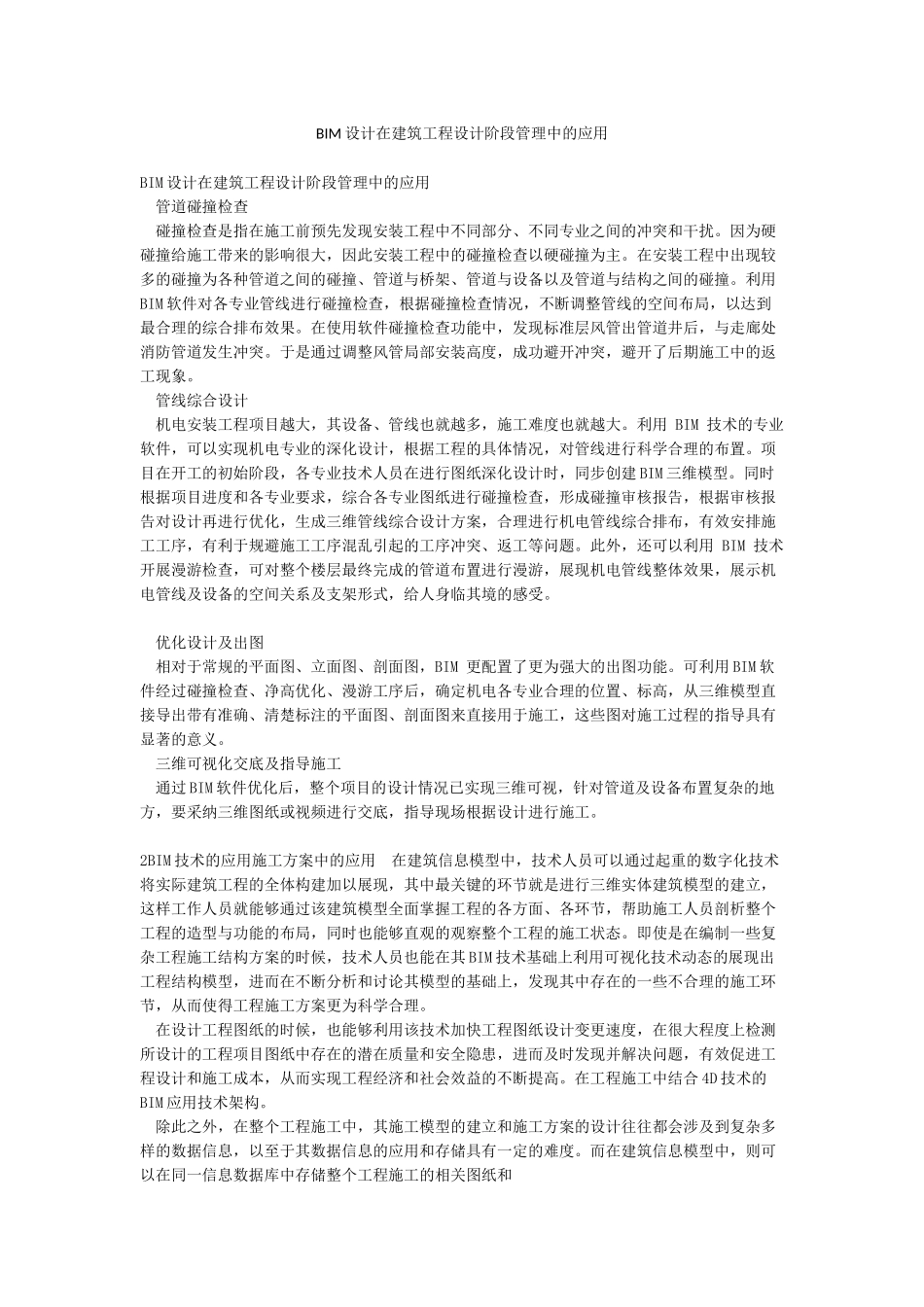

BIM 设计在建筑工程设计阶段管理中的应用BIM 设计在建筑工程设计阶段管理中的应用 管道碰撞检查 碰撞检查是指在施工前预先发现安装工程中不同部分、不同专业之间的冲突和干扰。因为硬碰撞给施工带来的影响很大，因此安装工程中的碰撞检查以硬碰撞为主。在安装工程中出现较多的碰撞为各种管道之间的碰撞、管道与桥架、管道与设备以及管道与结构之间的碰撞。利用BIM 软件对各专业管线进行碰撞检查，根据碰撞检查情况，不断调整管线的空间布局，以达到最合理的综合排布效果。在使用软件碰撞检查功能中，发现标准层风管出管道井后，与走廊处消防管道发生冲突。于是通过调整风管局部安装高度，成功避开冲突，避开了后期施工中的返工现象。 管线综合设计 机电安装工程项目越大，其设备、管线也就越多，施工难度也就越大。利用 BIM 技术的专业软件，可以实现机电专业的深化设计，根据工程的具体情况，对管线进行科学合理的布置。项目在开工的初始阶段，各专业技术人员在进行图纸深化设计时，同步创建 BIM 三维模型。同时根据项目进度和各专业要求，综合各专业图纸进行碰撞检查，形成碰撞审核报告，根据审核报告对设计再进行优化，生成三维管线综合设计方案，合理进行机电管线综合排布，有效安排施工工序，有利于规避施工工序混乱引起的工序冲突、返工等问题。此外，还可以利用 BIM 技术开展漫游检查，可对整个楼层最终完成的管道布置进行漫游，展现机电管线整体效果，展示机电管线及设备的空间关系及支架形式，给人身临其境的感受。 优化设计及出图 相对于常规的平面图、立面图、剖面图，BIM 更配置了更为强大的出图功能。可利用 BIM 软件经过碰撞检查、净高优化、漫游工序后，确定机电各专业合理的位置、标高，从三维模型直接导出带有准确、清楚标注的平面图、剖面图来直接用于施工，这些图对施工过程的指导具有显著的意义。 三维可视化交底及指导施工 通过 BIM 软件优化后，整个项目的设计情况已实现三维可视，针对管道及设备布置复杂的地方，要采纳三维图纸或视频进行交底，指导现场根据设计进行施工。 2BIM 技术的应用施工方案中的应用 在建筑信息模型中，技术人员可以通过起重的数字化技术将实际建筑工程的全体构建加以展现，其中最关键的环节就是进行三维实体建筑模型的建立，这样工作人员就能够通过该建筑模型全面掌握工程的各方面、各环节，帮助施工人员剖析整个工程的造型与功能的布局，同时也能够直观的观察整个工程的...
