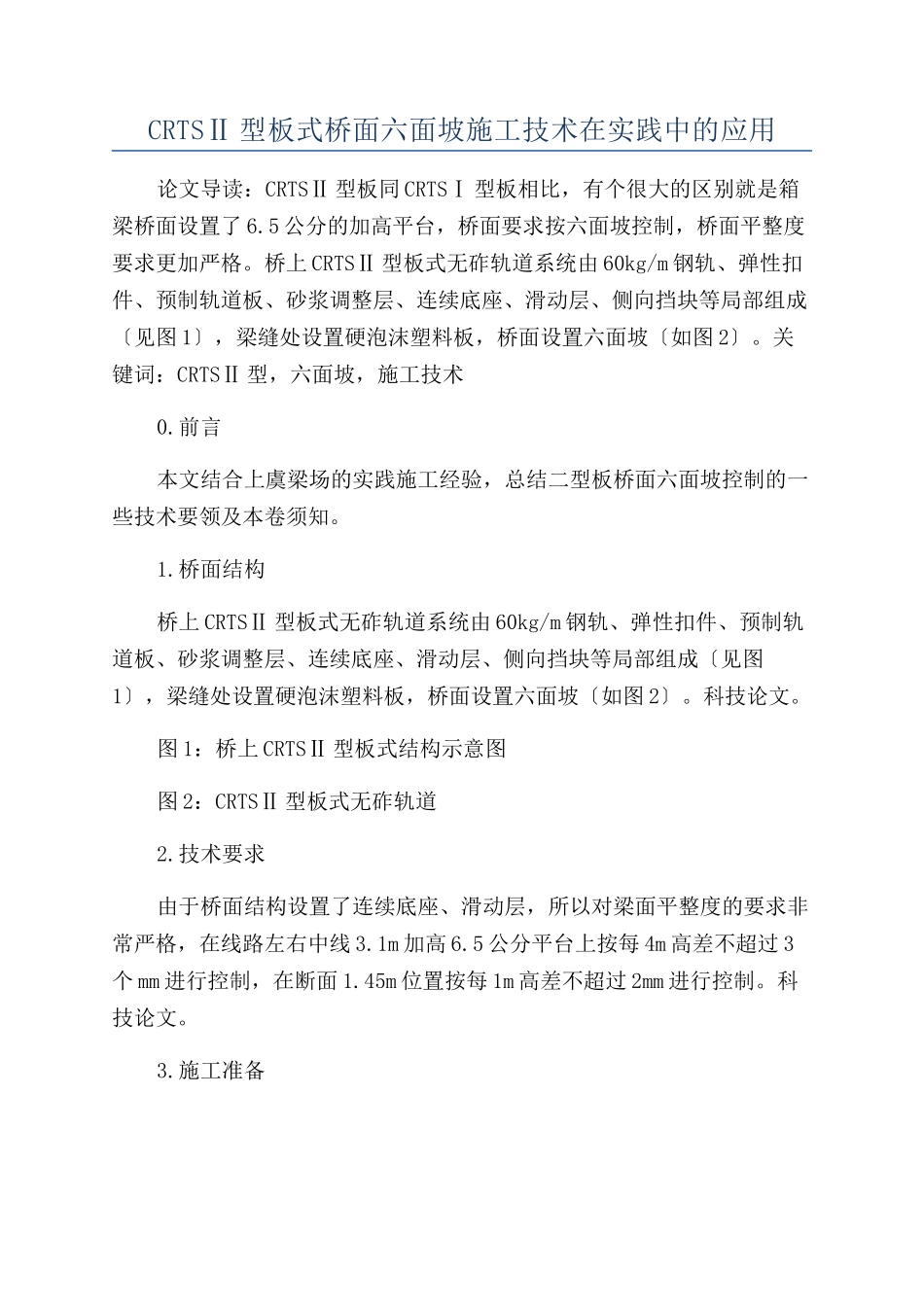

CRTSⅡ型板式桥面六面坡施工技术在实践中的应用

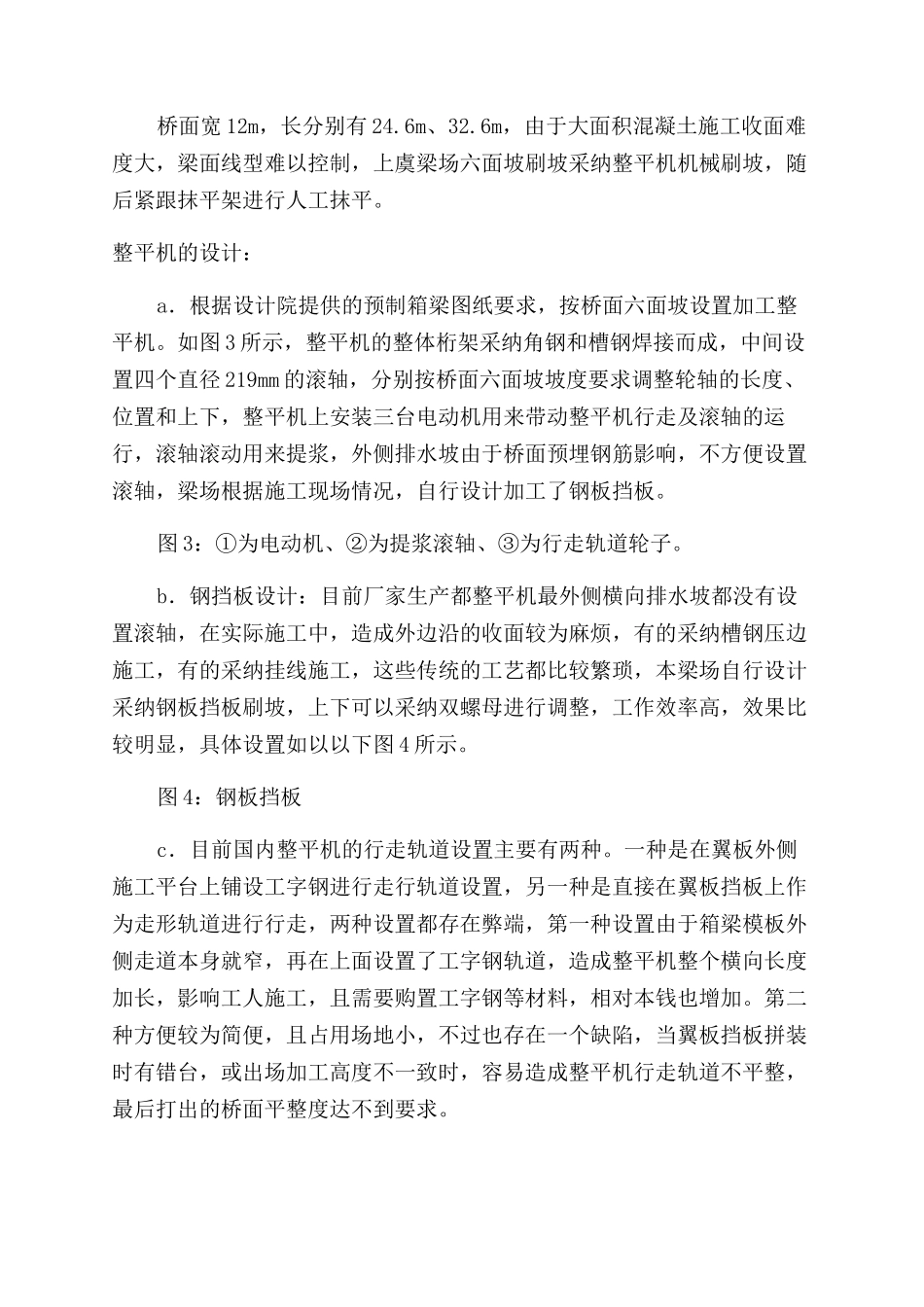

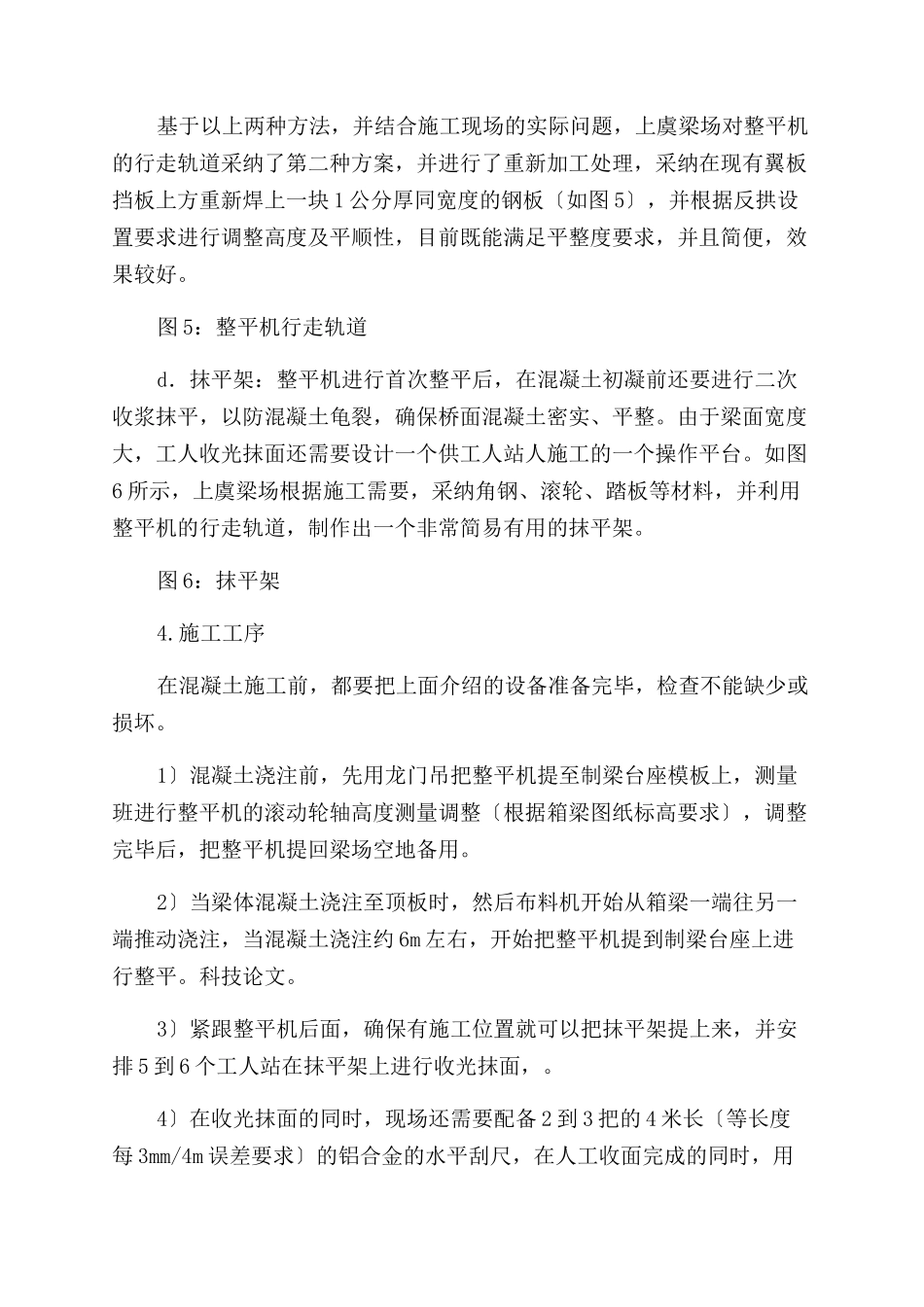

CRTSⅡ 型板式桥面六面坡施工技术在实践中的应用论文导读：CRTSⅡ 型板同 CRTSⅠ 型板相比，有个很大的区别就是箱梁桥面设置了 6.5 公分的加高平台，桥面要求按六面坡控制，桥面平整度要求更加严格。桥上 CRTSⅡ 型板式无砟轨道系统由 60kg/m 钢轨、弹性扣件、预制轨道板、砂浆调整层、连续底座、滑动层、侧向挡块等局部组成〔见图 1〕，梁缝处设置硬泡沫塑料板，桥面设置六面坡〔如图 2〕。关键词：CRTSⅡ 型，六面坡，施工技术0.前言本文结合上虞梁场的实践施工经验，总结二型板桥面六面坡控制的一些技术要领及本卷须知。1.桥面结构桥上 CRTSⅡ 型板式无砟轨道系统由 60kg/m 钢轨、弹性扣件、预制轨道板、砂浆调整层、连续底座、滑动层、侧向挡块等局部组成〔见图1〕，梁缝处设置硬泡沫塑料板，桥面设置六面坡〔如图 2〕。科技论文。图 1：桥上 CRTSⅡ 型板式结构示意图图 2：CRTSⅡ 型板式无砟轨道2.技术要求由于桥面结构设置了连续底座、滑动层，所以对梁面平整度的要求非常严格，在线路左右中线 3.1m 加高 6.5 公分平台上按每 4m 高差不超过 3个 mm 进行控制，在断面 1.45m 位置按每 1m 高差不超过 2mm 进行控制。科技论文。3.施工准备桥面宽 12m，长分别有 24.6m、32.6m，由于大面积混凝土施工收面难度大，梁面线型难以控制，上虞梁场六面坡刷坡采纳整平机机械刷坡，随后紧跟抹平架进行人工抹平。整平机的设计：a．根据设计院提供的预制箱梁图纸要求，按桥面六面坡设置加工整平机。如图 3 所示，整平机的整体桁架采纳角钢和槽钢焊接而成，中间设置四个直径 219mm 的滚轴，分别按桥面六面坡坡度要求调整轮轴的长度、位置和上下，整平机上安装三台电动机用来带动整平机行走及滚轴的运行，滚轴滚动用来提浆，外侧排水坡由于桥面预埋钢筋影响，不方便设置滚轴，梁场根据施工现场情况，自行设计加工了钢板挡板。图 3：①为电动机、②为提浆滚轴、③为行走轨道轮子。b．钢挡板设计：目前厂家生产都整平机最外侧横向排水坡都没有设置滚轴，在实际施工中，造成外边沿的收面较为麻烦，有的采纳槽钢压边施工，有的采纳挂线施工，这些传统的工艺都比较繁琐，本梁场自行设计采纳钢板挡板刷坡，上下可以采纳双螺母进行调整，工作效率高，效果比较明显，具体设置如以以下图 4 所示。图 4：钢板挡板c．目前国内整平机的行走轨道设置主要有两种。一种是在翼板外侧施工平台上铺设工字钢进行走行轨道设置，另...
