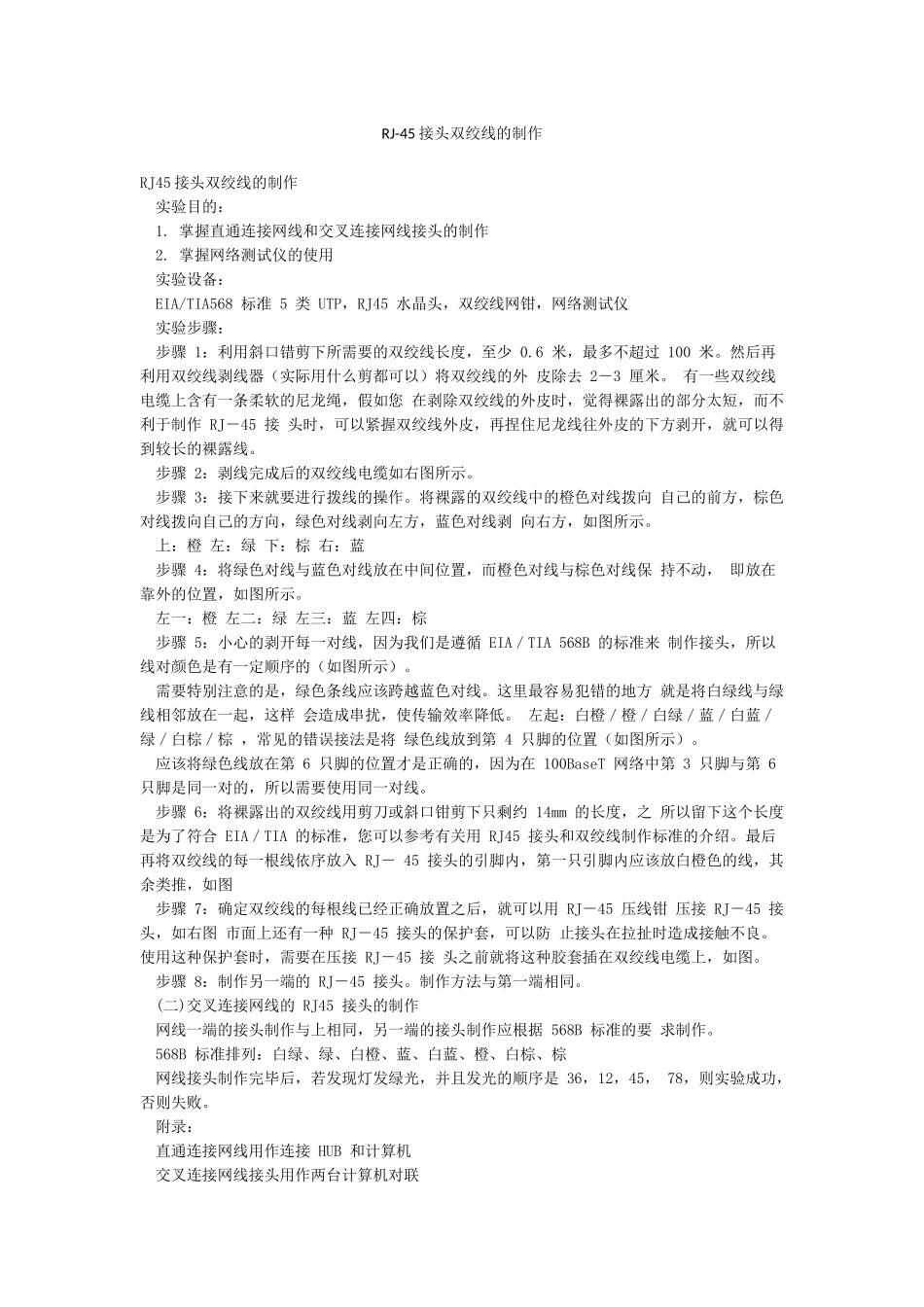

RJ-45 接头双绞线的制作RJ45 接头双绞线的制作 实验目的： 1. 掌握直通连接网线和交叉连接网线接头的制作 2. 掌握网络测试仪的使用 实验设备： EIA/TIA568 标准 5 类 UTP，RJ45 水晶头，双绞线网钳，网络测试仪 实验步骤： 步骤 1：利用斜口错剪下所需要的双绞线长度，至少 0.6 米，最多不超过 100 米。然后再利用双绞线剥线器（实际用什么剪都可以）将双绞线的外 皮除去 2－3 厘米。 有一些双绞线电缆上含有一条柔软的尼龙绳，假如您 在剥除双绞线的外皮时，觉得裸露出的部分太短，而不利于制作 RJ－45 接 头时，可以紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开，就可以得 到较长的裸露线。 步骤 2：剥线完成后的双绞线电缆如右图所示。 步骤 3：接下来就要进行拨线的操作。将裸露的双绞线中的橙色对线拨向 自己的前方，棕色对线拨向自己的方向，绿色对线剥向左方，蓝色对线剥 向右方，如图所示。 上：橙 左：绿 下：棕 右：蓝 步骤 4：将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保 持不动， 即放在靠外的位置，如图所示。 左一：橙 左二：绿 左三：蓝 左四：棕 步骤 5：小心的剥开每一对线，因为我们是遵循 EIA／TIA 568B 的标准来 制作接头，所以线对颜色是有一定顺序的（如图所示）。 需要特别注意的是，绿色条线应该跨越蓝色对线。这里最容易犯错的地方 就是将白绿线与绿线相邻放在一起，这样 会造成串扰，使传输效率降低。 左起：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕 ，常见的错误接法是将 绿色线放到第 4 只脚的位置（如图所示）。 应该将绿色线放在第 6 只脚的位置才是正确的，因为在 100BaseT 网络中第 3 只脚与第 6 只脚是同一对的，所以需要使用同一对线。 步骤 6：将裸露出的双绞线用剪刀或斜口钳剪下只剩约 14mm 的长度，之 所以留下这个长度是为了符合 EIA／TIA 的标准，您可以参考有关用 RJ45 接头和双绞线制作标准的介绍。最后再将双绞线的每一根线依序放入 RJ－ 45 接头的引脚内，第一只引脚内应该放白橙色的线，其余类推，如图 步骤 7：确定双绞线的每根线已经正确放置之后，就可以用 RJ－45 压线钳 压接 RJ－45 接头，如右图 市面上还有一种 RJ－45 接头的保护套，可以防 止接头在拉扯时造成接触不良。使用这种保护套时，需要在压接 RJ－45 接 头之前就将这种胶套插在双绞线电缆上，如图。 步骤 8：...
