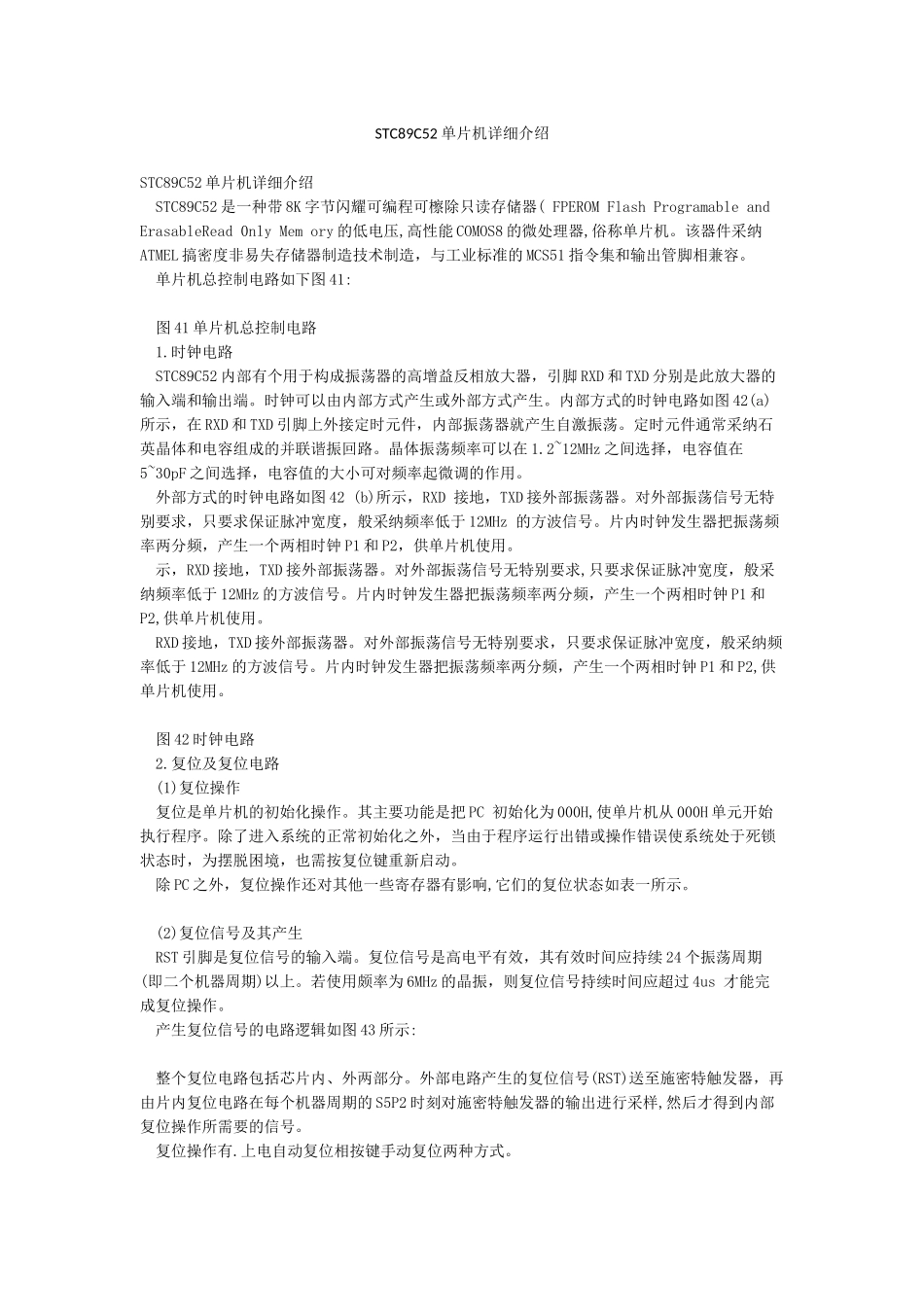

STC89C52单片机详细介绍

STC89C52 单片机详细介绍STC89C52 单片机详细介绍 STC89C52 是一种带 8K 字节闪耀可编程可檫除只读存储器( FPEROM Flash Programable and ErasableRead 0nly Mem ory 的低电压,高性能 COMOS8 的微处理器,俗称单片机。该器件采纳ATMEL 搞密度非易失存储器制造技术制造，与工业标准的 MCS51 指令集和输出管脚相兼容。 单片机总控制电路如下图 41: 图 41 单片机总控制电路 1.时钟电路 STC89C52 内部有个用于构成振荡器的高增益反相放大器，引脚 RXD 和 TXD 分别是此放大器的输入端和输出端。时钟可以由内部方式产生或外部方式产生。内部方式的时钟电路如图 42(a) 所示，在 RXD 和 TXD 引脚上外接定时元件，内部振荡器就产生自激振荡。定时元件通常采纳石英晶体和电容组成的并联谐振回路。晶体振荡频率可以在 1.2~12MHz 之间选择，电容值在5~30pF 之间选择，电容值的大小可对频率起微调的作用。 外部方式的时钟电路如图 42 (b)所示，RXD 接地，TXD 接外部振荡器。对外部振荡信号无特别要求，只要求保证脉冲宽度，般采纳频率低于 12MHz 的方波信号。片内时钟发生器把振荡频率两分频，产生一个两相时钟 P1 和 P2，供单片机使用。 示，RXD 接地，TXD 接外部振荡器。对外部振荡信号无特别要求,只要求保证脉冲宽度，般采纳频率低于 12MHz 的方波信号。片内时钟发生器把振荡频率两分频，产生一个两相时钟 P1 和P2,供单片机使用。 RXD 接地，TXD 接外部振荡器。对外部振荡信号无特别要求，只要求保证脉冲宽度，般采纳频率低于 12MHz 的方波信号。片内时钟发生器把振荡频率两分频，产生一个两相时钟 P1 和 P2,供单片机使用。 图 42 时钟电路 2.复位及复位电路 (1)复位操作 复位是单片机的初始化操作。其主要功能是把 PC 初始化为 000H,使单片机从 000H 单元开始执行程序。除了进入系统的正常初始化之外，当由于程序运行出错或操作错误使系统处于死锁状态时，为摆脱困境，也需按复位键重新启动。 除 PC 之外，复位操作还对其他一些寄存器有影响,它们的复位状态如表一所示。 (2)复位信号及其产生 RST 引脚是复位信号的输入端。复位信号是高电平有效，其有效时间应持续 24 个振荡周期(即二个机器周期)以上。若使用颇率为 6MHz 的晶振，则复位信号持续时间应超过 4us 才能完成复位操作。 产生复位信号的电路逻辑如图 43 所示: 整个复位电路包括芯片内、外两部分。外...
