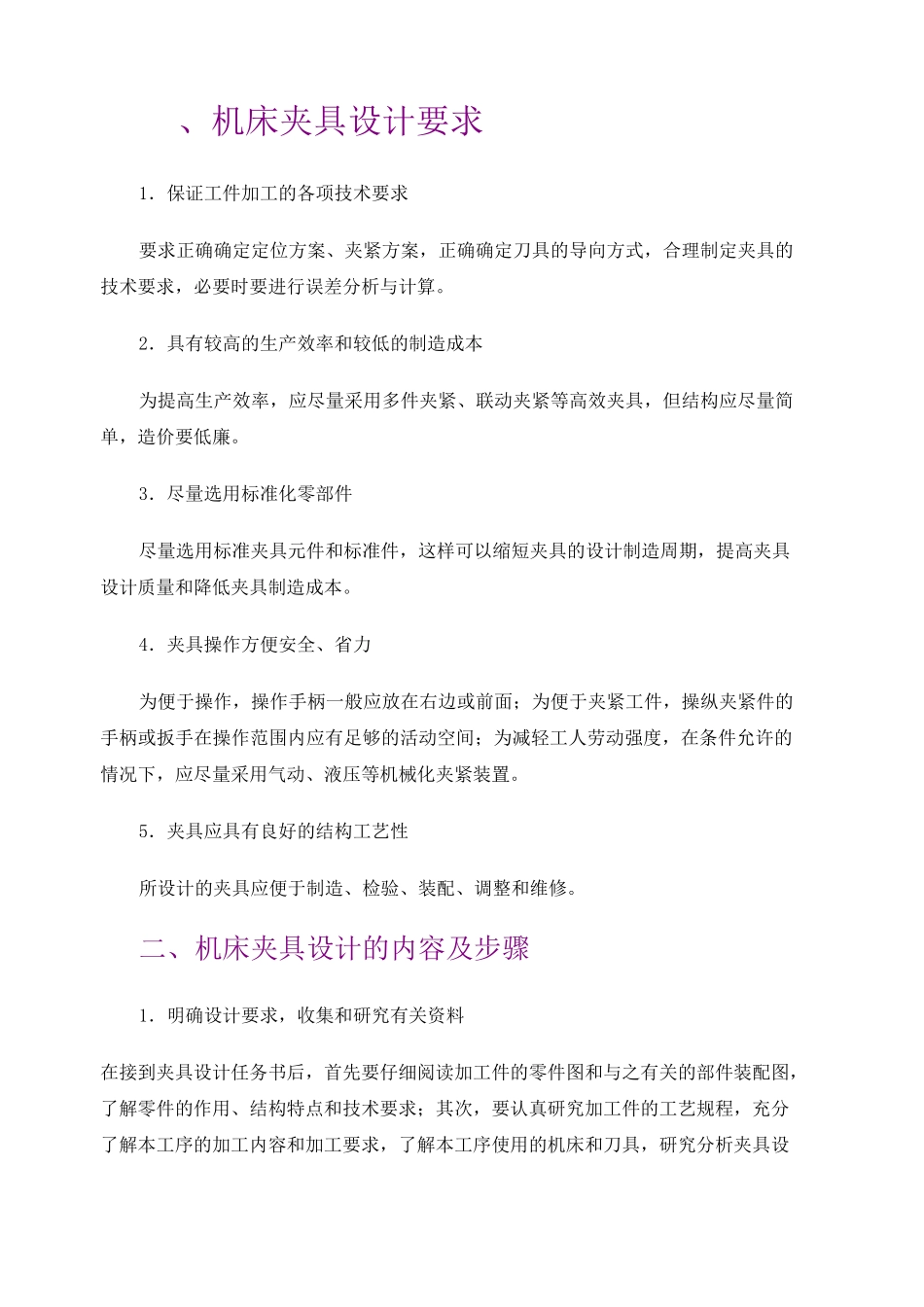

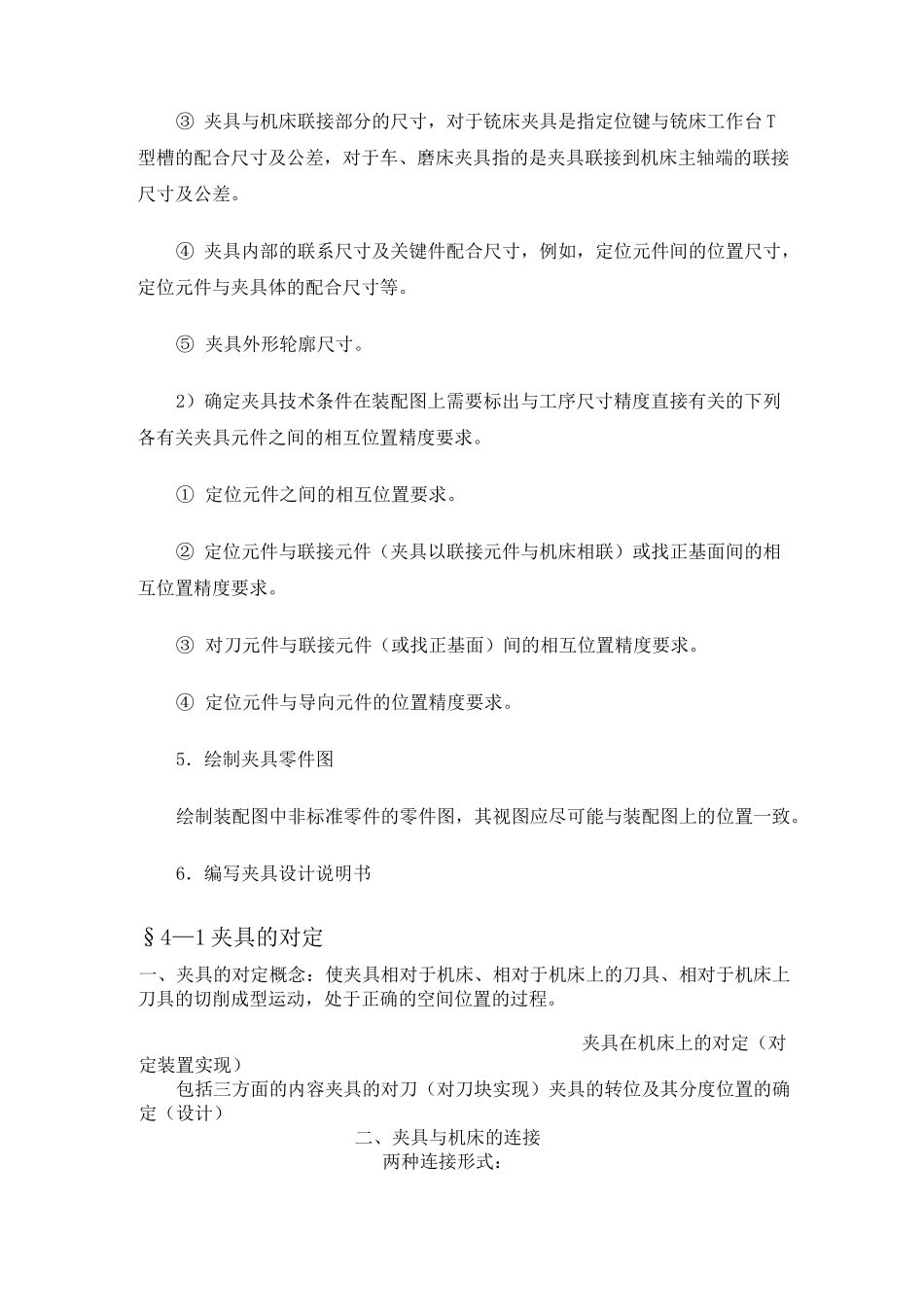

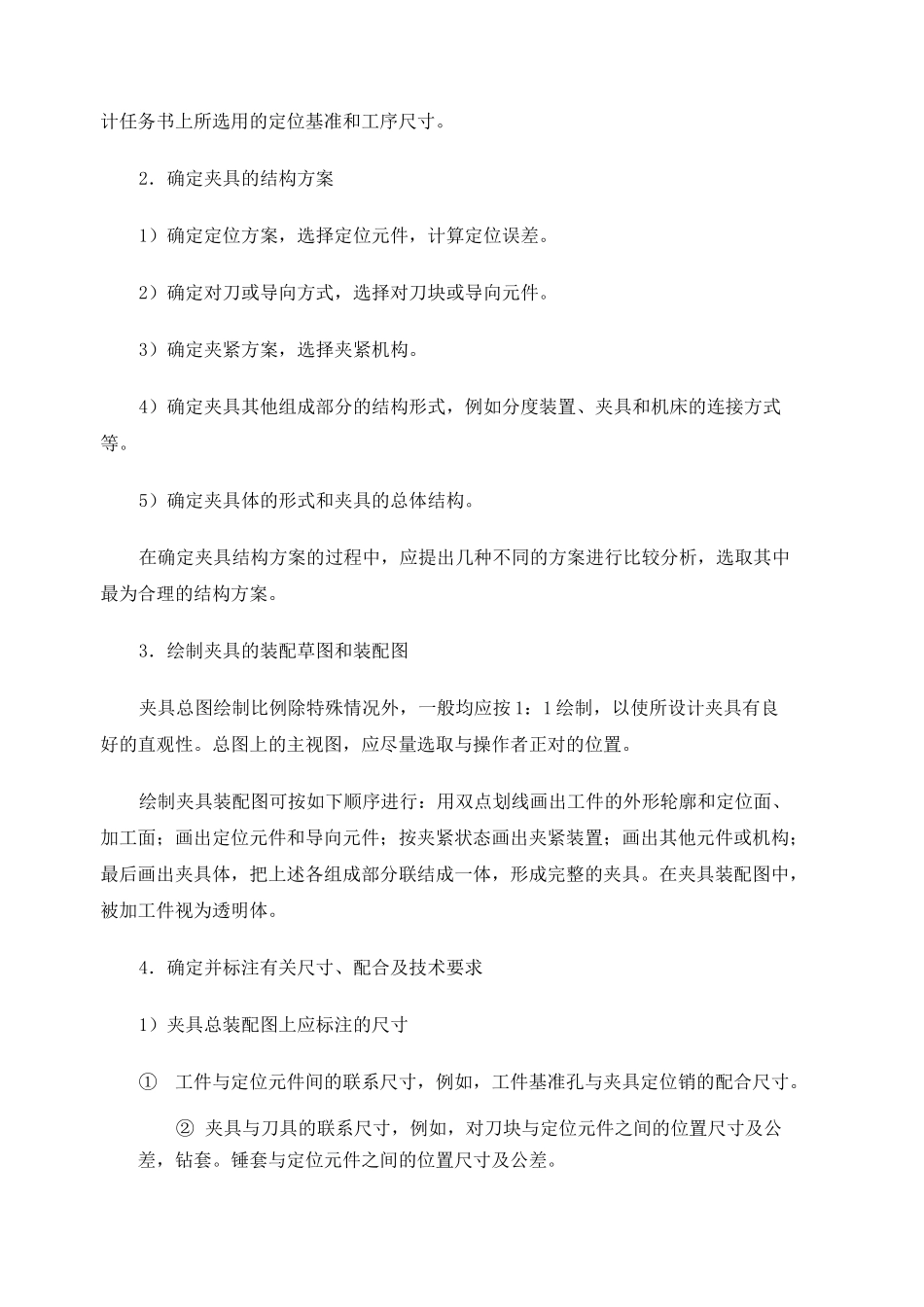

、机床夹具设计要求1．保证工件加工的各项技术要求要求正确确定定位方案、夹紧方案，正确确定刀具的导向方式，合理制定夹具的技术要求，必要时要进行误差分析与计算。2．具有较高的生产效率和较低的制造成本为提高生产效率，应尽量采用多件夹紧、联动夹紧等高效夹具，但结构应尽量简单，造价要低廉。3．尽量选用标准化零部件尽量选用标准夹具元件和标准件，这样可以缩短夹具的设计制造周期，提高夹具设计质量和降低夹具制造成本。4．夹具操作方便安全、省力为便于操作，操作手柄一般应放在右边或前面；为便于夹紧工件，操纵夹紧件的手柄或扳手在操作范围内应有足够的活动空间；为减轻工人劳动强度，在条件允许的情况下，应尽量采用气动、液压等机械化夹紧装置。5．夹具应具有良好的结构工艺性所设计的夹具应便于制造、检验、装配、调整和维修。二、机床夹具设计的内容及步骤1．明确设计要求，收集和研究有关资料在接到夹具设计任务书后，首先要仔细阅读加工件的零件图和与之有关的部件装配图，了解零件的作用、结构特点和技术要求；其次，要认真研究加工件的工艺规程，充分了解本工序的加工内容和加工要求，了解本工序使用的机床和刀具，研究分析夹具设计任务书上所选用的定位基准和工序尺寸。2．确定夹具的结构方案1）确定定位方案，选择定位元件，计算定位误差。2）确定对刀或导向方式，选择对刀块或导向元件。3）确定夹紧方案，选择夹紧机构。4）确定夹具其他组成部分的结构形式，例如分度装置、夹具和机床的连接方式等。5）确定夹具体的形式和夹具的总体结构。在确定夹具结构方案的过程中，应提出几种不同的方案进行比较分析，选取其中最为合理的结构方案。3．绘制夹具的装配草图和装配图夹具总图绘制比例除特殊情况外，一般均应按 1：1 绘制，以使所设计夹具有良好的直观性。总图上的主视图，应尽量选取与操作者正对的位置。绘制夹具装配图可按如下顺序进行：用双点划线画出工件的外形轮廓和定位面、加工面；画出定位元件和导向元件；按夹紧状态画出夹紧装置；画出其他元件或机构；最后画出夹具体，把上述各组成部分联结成一体，形成完整的夹具。在夹具装配图中，被加工件视为透明体。4．确定并标注有关尺寸、配合及技术要求1）夹具总装配图上应标注的尺寸①工件与定位元件间的联系尺寸，例如，工件基准孔与夹具定位销的配合尺寸。② 夹具与刀具的联系尺寸，例如，对刀块与定位元件之间的位置尺寸及公差，钻套。锤套与定位元件之间的位置尺...
