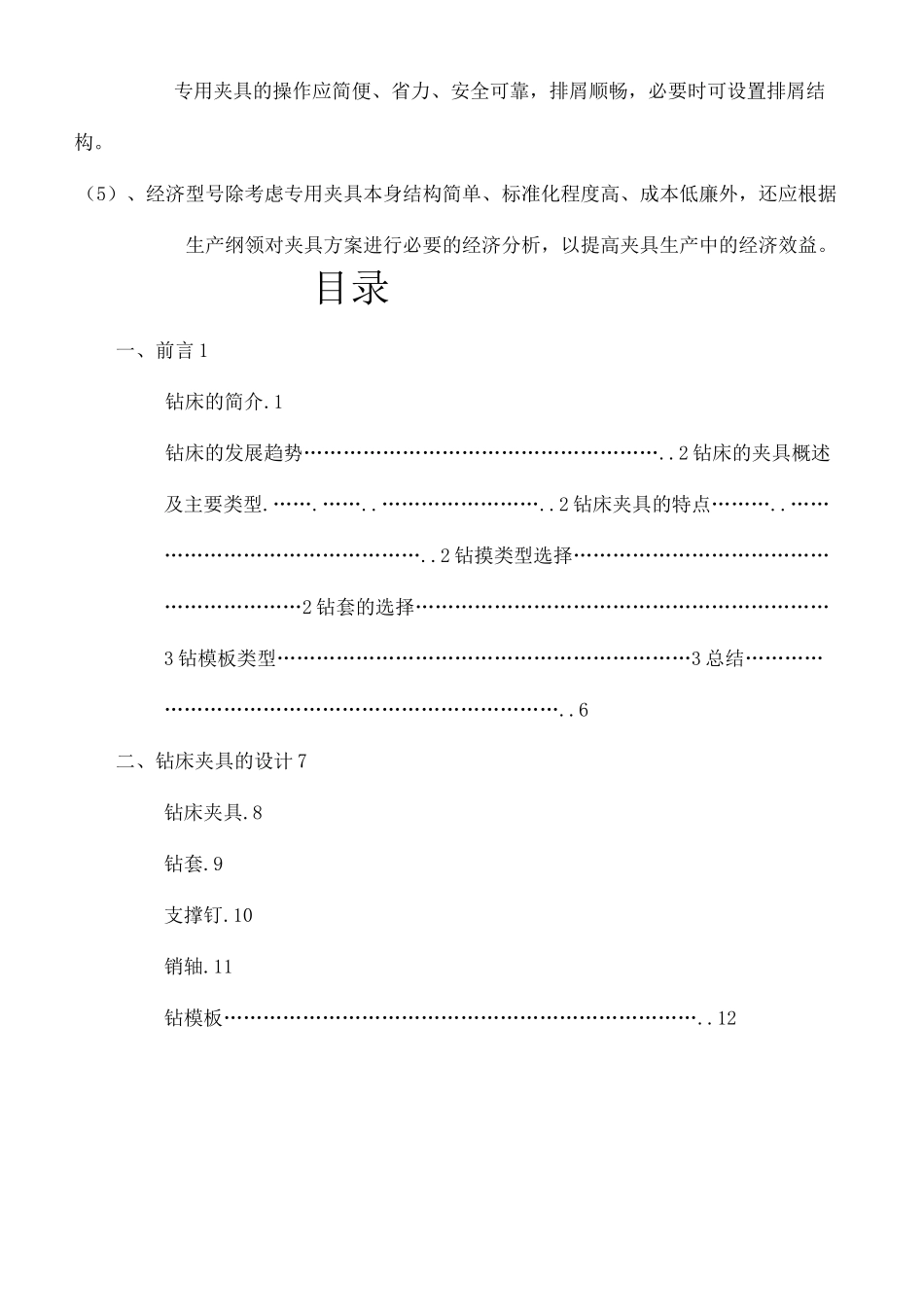

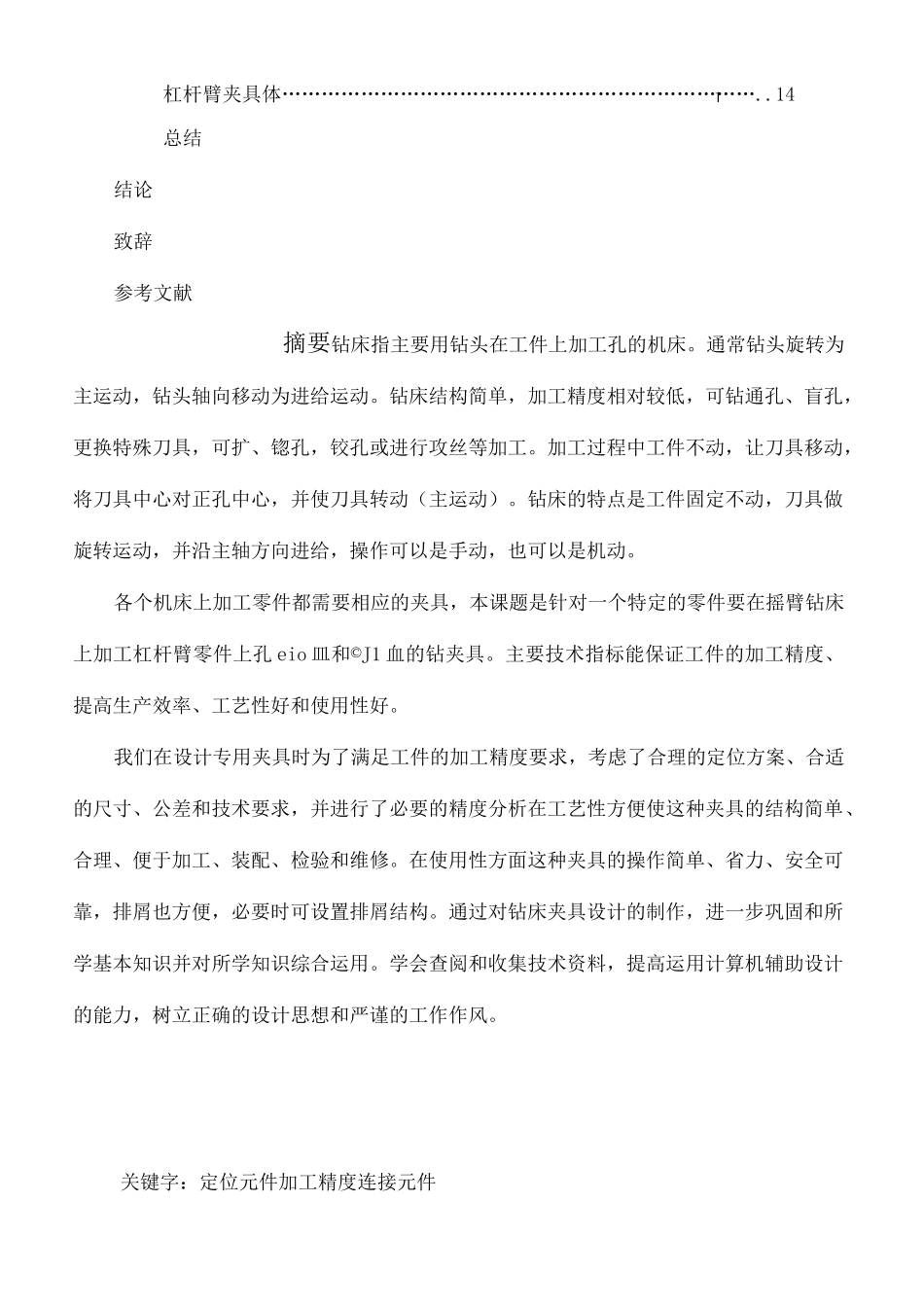

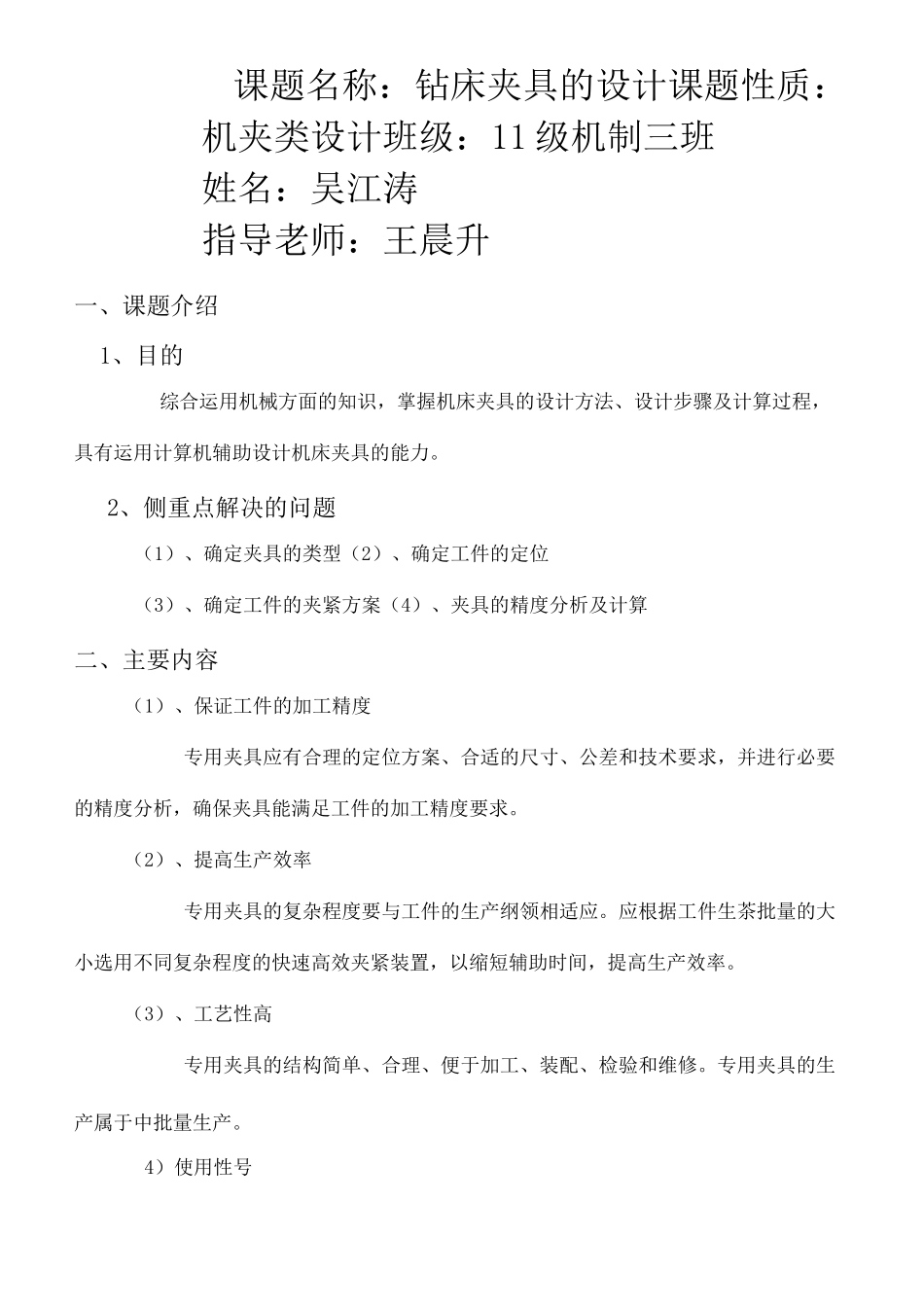

课题名称：钻床夹具的设计课题性质：机夹类设计班级：11 级机制三班姓名：吴江涛指导老师：王晨升一、课题介绍1、目的综合运用机械方面的知识，掌握机床夹具的设计方法、设计步骤及计算过程，具有运用计算机辅助设计机床夹具的能力。2、侧重点解决的问题（1）、确定夹具的类型（2）、确定工件的定位（3）、确定工件的夹紧方案（4）、夹具的精度分析及计算二、主要内容（1）、保证工件的加工精度专用夹具应有合理的定位方案、合适的尺寸、公差和技术要求，并进行必要的精度分析，确保夹具能满足工件的加工精度要求。（2）、提高生产效率专用夹具的复杂程度要与工件的生产纲领相适应。应根据工件生茶批量的大小选用不同复杂程度的快速高效夹紧装置，以缩短辅助时间，提高生产效率。（3）、工艺性高专用夹具的结构简单、合理、便于加工、装配、检验和维修。专用夹具的生产属于中批量生产。4）使用性号专用夹具的操作应简便、省力、安全可靠，排屑顺畅，必要时可设置排屑结构。（5）、经济型号除考虑专用夹具本身结构简单、标准化程度高、成本低廉外，还应根据生产纲领对夹具方案进行必要的经济分析，以提高夹具生产中的经济效益。目录一、前言 1钻床的简介.1钻床的发展趋势………………………………………………..2 钻床的夹具概述及主要类型.…….……..……………………..2 钻床夹具的特点………..………………………………………..2 钻摸类型选择……………………………………………………2 钻套的选择………………………………………………………3 钻模板类型………………………………………………………3 总结………………………………………………………………..6二、钻床夹具的设计 7钻床夹具.8钻套.9支撑钉.10销轴.11钻模板………………………………………………………………..12关键字：定位元件加工精度连接元件.1杠杆臂夹具体………………………………………………………………..14总结结论致辞参考文献摘要钻床指主要用钻头在工件上加工孔的机床。通常钻头旋转为主运动，钻头轴向移动为进给运动。钻床结构简单，加工精度相对较低，可钻通孔、盲孔，更换特殊刀具，可扩、锪孔，铰孔或进行攻丝等加工。加工过程中工件不动，让刀具移动，将刀具中心对正孔中心，并使刀具转动（主运动）。钻床的特点是工件固定不动，刀具做旋转运动，并沿主轴方向进给，操作可以是手动，也可以是机动。各个机床上加工零件都需要相应的夹具，本课题是...
