KBG管材国标规范标准

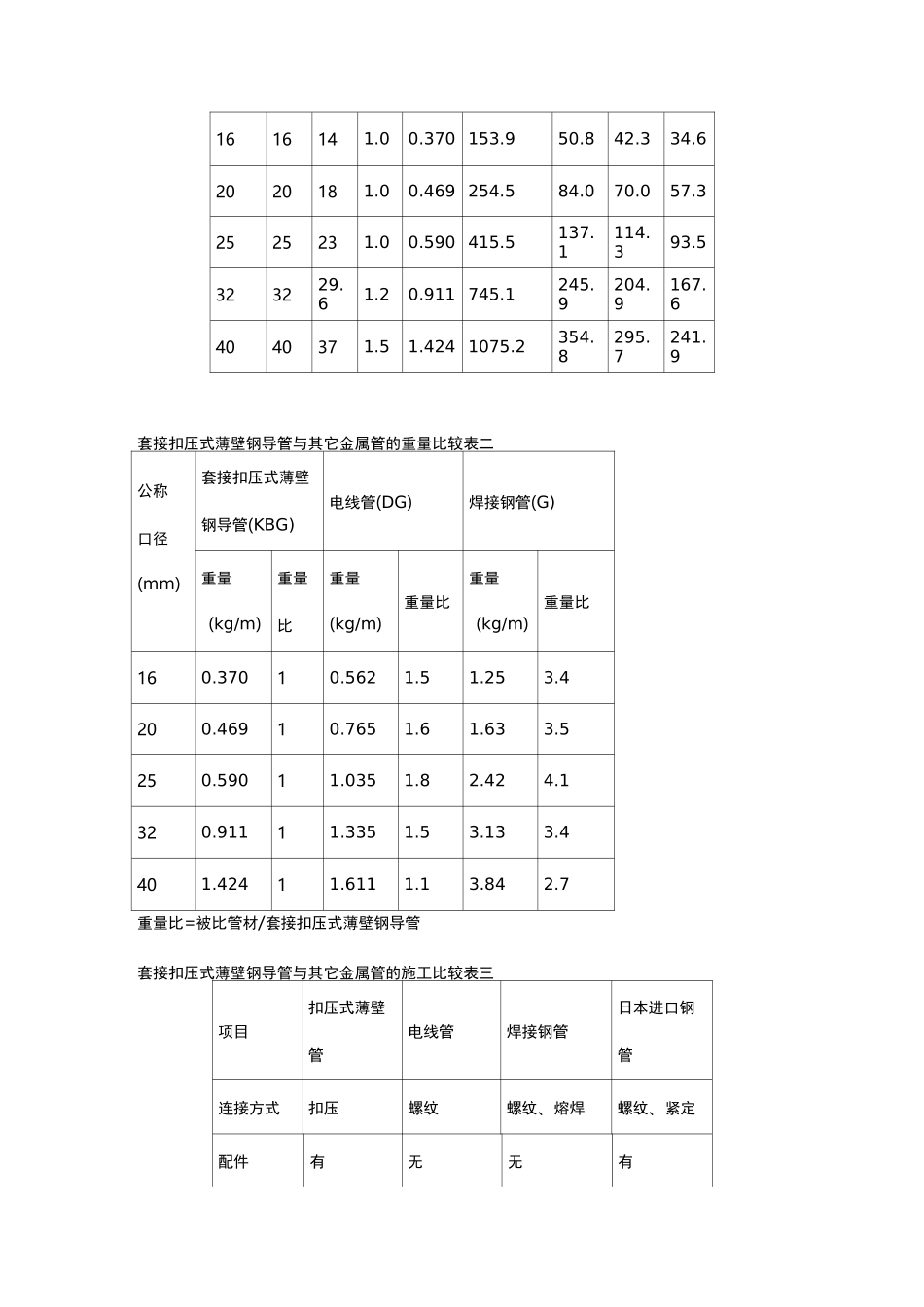

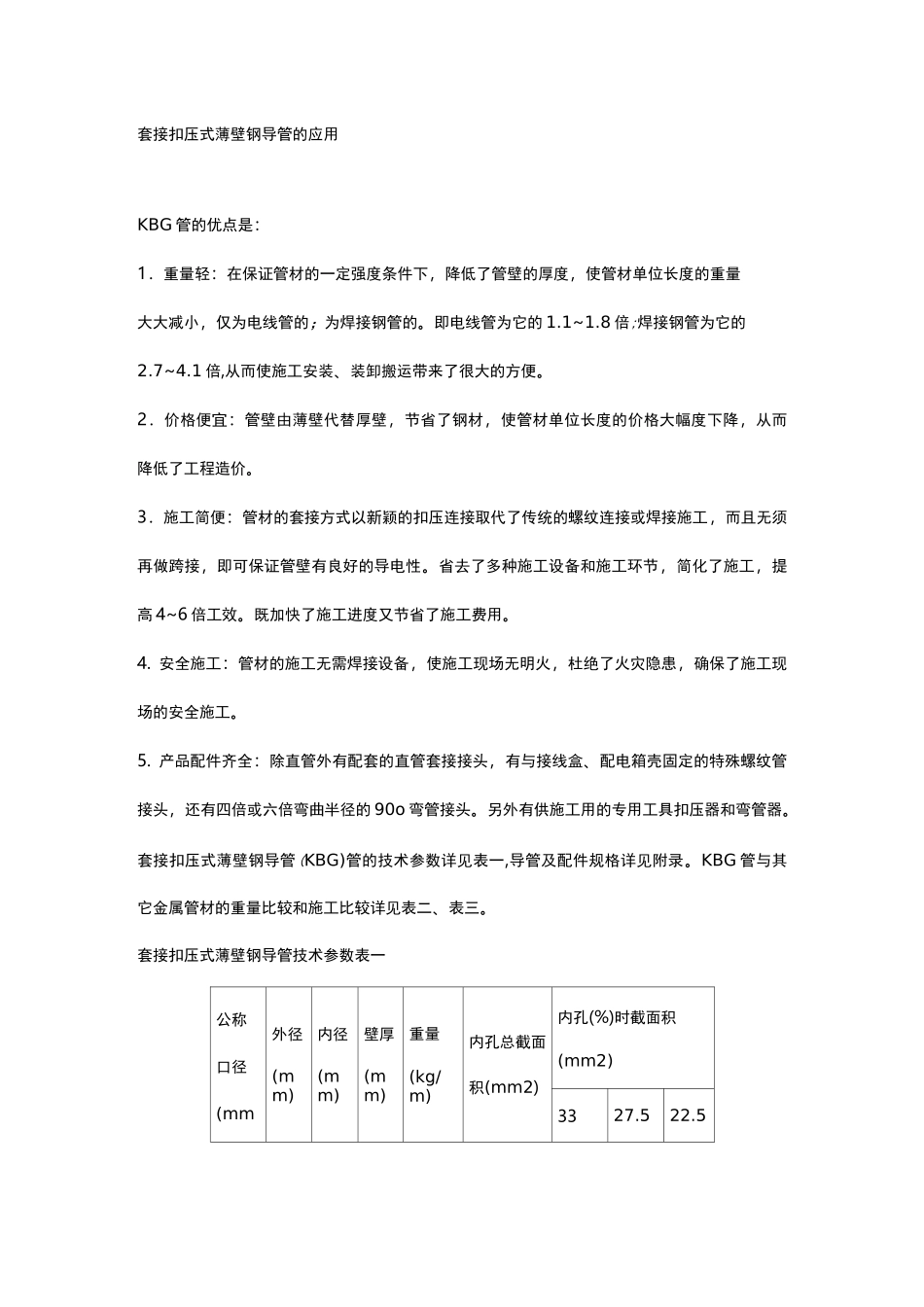

套接扣压式薄壁钢导管的应用KBG 管的优点是：1．重量轻：在保证管材的一定强度条件下，降低了管壁的厚度，使管材单位长度的重量大大减小，仅为电线管的；为焊接钢管的。即电线管为它的 1.1~1.8 倍;焊接钢管为它的2.7~4.1 倍,从而使施工安装、装卸搬运带来了很大的方便。2．价格便宜：管壁由薄壁代替厚壁，节省了钢材，使管材单位长度的价格大幅度下降，从而降低了工程造价。3．施工简便：管材的套接方式以新颖的扣压连接取代了传统的螺纹连接或焊接施工，而且无须再做跨接，即可保证管壁有良好的导电性。省去了多种施工设备和施工环节，简化了施工，提高 4~6 倍工效。既加快了施工进度又节省了施工费用。4. 安全施工：管材的施工无需焊接设备，使施工现场无明火，杜绝了火灾隐患，确保了施工现场的安全施工。5. 产品配件齐全：除直管外有配套的直管套接接头，有与接线盒、配电箱壳固定的特殊螺纹管接头，还有四倍或六倍弯曲半径的 90o 弯管接头。另外有供施工用的专用工具扣压器和弯管器。套接扣压式薄壁钢导管(KBG)管的技术参数详见表一,导管及配件规格详见附录。KBG 管与其它金属管材的重量比较和施工比较详见表二、表三。套接扣压式薄壁钢导管技术参数表一公称口径(mm)外径(mm)内径(mm)壁厚(mm)重量(kg/m)内孔总截面积(mm2)内孔(%)时截面积(mm2)3327.522.51616141.00.370 153.950.842.334.62020181.00.469 254.584.070.057.32525231.00.590 415.5137.1114.393.5323229.61.20.911 745.1245.9204.9167.64040371.51.424 1075.2354.8295.7241.9套接扣压式薄壁钢导管与其它金属管的重量比较表二公称口径(mm)套接扣压式薄壁钢导管(KBG)电线管(DG)焊接钢管(G)重量(kg/m)重量比重量(kg/m)重量比重量(kg/m)重量比160.37010.5621.51.253.4200.46910.7651.61.633.5250.59011.0351.82.424.1320.91111.3351.53.133.4401.42411.6111.13.842.7重量比=被比管材/套接扣压式薄壁钢导管套接扣压式薄壁钢导管与其它金属管的施工比较表三项目扣压式薄壁管电线管焊接钢管日本进口钢管连接方式扣压螺纹螺纹、熔焊螺纹、紧定配件有无无有导电通路自身连接做跨接做跨接做跨接设计应用1. 使用范围：（1）用于室内正常环境和在高温、多尘、有震动及有火灾危险的场所。也可在潮湿的场所使用。不得在特别潮湿，有酸、碱、盐腐蚀和有爆炸危险的场所使用。（2）使用环境温度为-15 工~+40 乜2. 导线的载流量可按导线穿钢管时的导体长期允许载流量选择导线的...
