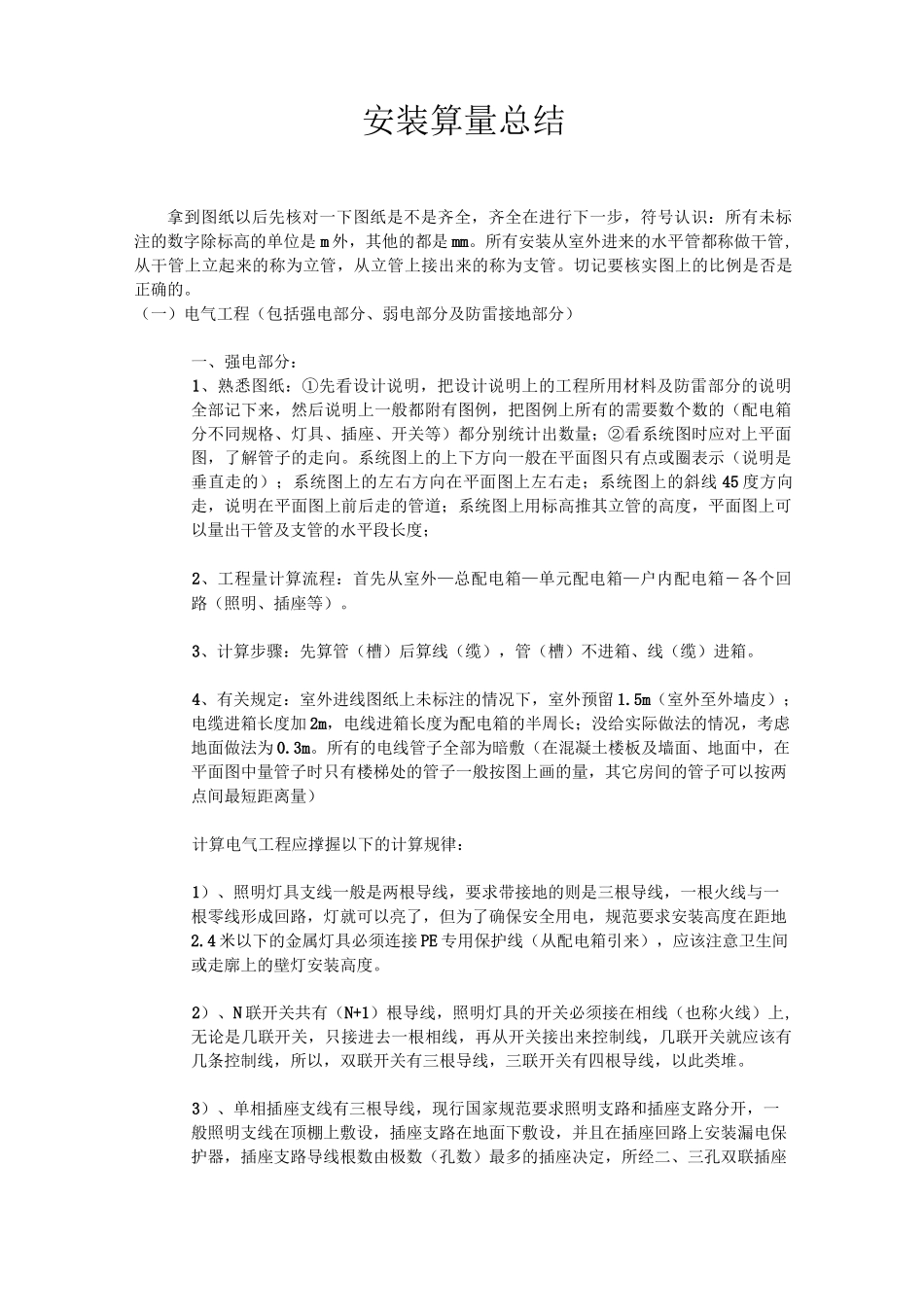

安装算量总结拿到图纸以后先核对一下图纸是不是齐全，齐全在进行下一步，符号认识：所有未标注的数字除标高的单位是 m 外，其他的都是 mm。所有安装从室外进来的水平管都称做干管,从干管上立起来的称为立管，从立管上接出来的称为支管。切记要核实图上的比例是否是正确的。（一）电气工程（包括强电部分、弱电部分及防雷接地部分）一、强电部分：1、熟悉图纸：①先看设计说明，把设计说明上的工程所用材料及防雷部分的说明全部记下来，然后说明上一般都附有图例，把图例上所有的需要数个数的（配电箱分不同规格、灯具、插座、开关等）都分别统计出数量；②看系统图时应对上平面图，了解管子的走向。系统图上的上下方向一般在平面图只有点或圈表示（说明是垂直走的）；系统图上的左右方向在平面图上左右走；系统图上的斜线 45 度方向走，说明在平面图上前后走的管道；系统图上用标高推其立管的高度，平面图上可以量出干管及支管的水平段长度；2、工程量计算流程：首先从室外—总配电箱—单元配电箱—户内配电箱―各个回路（照明、插座等）。3、计算步骤：先算管（槽）后算线（缆），管（槽）不进箱、线（缆）进箱。4、有关规定：室外进线图纸上未标注的情况下，室外预留 1.5m（室外至外墙皮）；电缆进箱长度加 2m，电线进箱长度为配电箱的半周长；没给实际做法的情况，考虑地面做法为 0.3m。所有的电线管子全部为暗敷（在混凝土楼板及墙面、地面中，在平面图中量管子时只有楼梯处的管子一般按图上画的量，其它房间的管子可以按两点间最短距离量）计算电气工程应撑握以下的计算规律：1）、照明灯具支线一般是两根导线，要求带接地的则是三根导线，一根火线与一根零线形成回路，灯就可以亮了，但为了确保安全用电，规范要求安装高度在距地2.4 米以下的金属灯具必须连接 PE 专用保护线（从配电箱引来），应该注意卫生间或走廓上的壁灯安装高度。2）、N 联开关共有（N+1）根导线，照明灯具的开关必须接在相线（也称火线）上,无论是几联开关，只接进去一根相线，再从开关接出来控制线，几联开关就应该有几条控制线，所以，双联开关有三根导线，三联开关有四根导线，以此类堆。3）、单相插座支线有三根导线，现行国家规范要求照明支路和插座支路分开，一般照明支线在顶棚上敷设，插座支路在地面下敷设，并且在插座回路上安装漏电保护器，插座支路导线根数由极数（孔数）最多的插座决定，所经二、三孔双联插座是三根导线，若是四联三极插座也是...
