例行检验确认检验规范-配电柜.

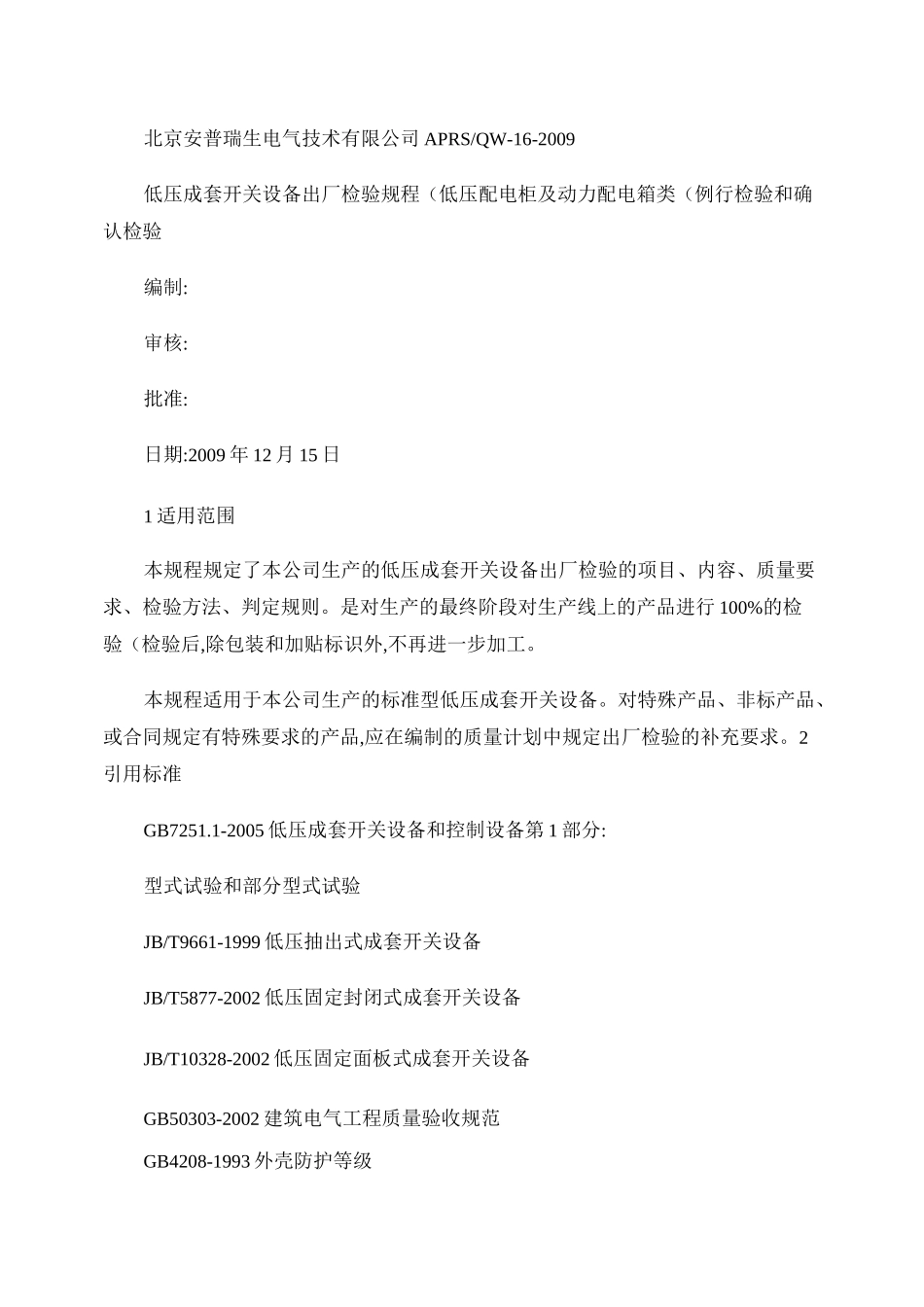

北京安普瑞生电气技术有限公司 APRS/QW-16-2009低压成套开关设备出厂检验规程（低压配电柜及动力配电箱类（例行检验和确认检验编制:审核:批准:日期:2009 年 12 月 15 日1 适用范围本规程规定了本公司生产的低压成套开关设备出厂检验的项目、内容、质量要求、检验方法、判定规则。是对生产的最终阶段对生产线上的产品进行 100%的检验（检验后,除包装和加贴标识外,不再进一步加工。本规程适用于本公司生产的标准型低压成套开关设备。对特殊产品、非标产品、或合同规定有特殊要求的产品,应在编制的质量计划中规定出厂检验的补充要求。2引用标准GB7251.1-2005 低压成套开关设备和控制设备第 1 部分:型式试验和部分型式试验JB/T9661-1999 低压抽出式成套开关设备JB/T5877-2002 低压固定封闭式成套开关设备JB/T10328-2002 低压固定面板式成套开关设备GB50303-2002 建筑电气工程质量验收规范GB4208-1993 外壳防护等级CNCA.01C.010.2001 电气电子产品强制认证实施细则低压电器低压成套开关设备 3 出厂检验项目a 一般检查b 通电、机械操作试验c 介电强度试验d 保护电路连续性试验e 电气间隙、爬电距离和间隔距离的检查f 功能单元互换性试验（仅适用于抽出式成套开关设备g 一致性检查h 外壳防护等级的验证i 绝缘电阻的测试4 一般检查4.1 一般检查的内容a 产品内元器件的检查b 产品涂层的检查c 母线和导线的检查d 电镀层的检查e 指示灯和按钮颜色的检查f 产品的接地检查g 外接导线接线端子4.2 产品内元器件的检查4.2.1 产品所选用的材料、元器件必须符合图纸要求。4.2.2 产品所选用的元器件、附件必须是具有生产许可证的合格品,国家要求强制认证的元器件,必须在元器件本体明显位置上有“CCC”标志。无“CCC”标志禁止入库使用。未列入国家强制认证的元器件或原材料,无“CCC”标志可继续使用。4.2.3 对产品所装手动操作的电器应进行不少于 5 次的不带电操作试验,操作应灵活,不准出现卡位、安装卡子脱出和操作力过大等。带有漏电保护电器时,应进行漏电动作检查,动作应可靠无误。4.2.4 元器件的安装位置正确,并安装牢固,门图粘贴牢固。4.2.5 产品的铭牌、符号牌应正确清晰。4.2.6 元器件安装应牢固可靠,用以固定的螺钉应紧固,无打滑及损坏镀层现象,并有防松措施。拧紧后螺纹应露出螺帽 2~5 个螺距,不接线的螺钉也应拧紧。（露出螺纹及防松措施的要求不包括元器件螺钉4.3 产品涂层的检查黑色金属表面均匀喷涂,涂...
