华能电厂烟道方案修

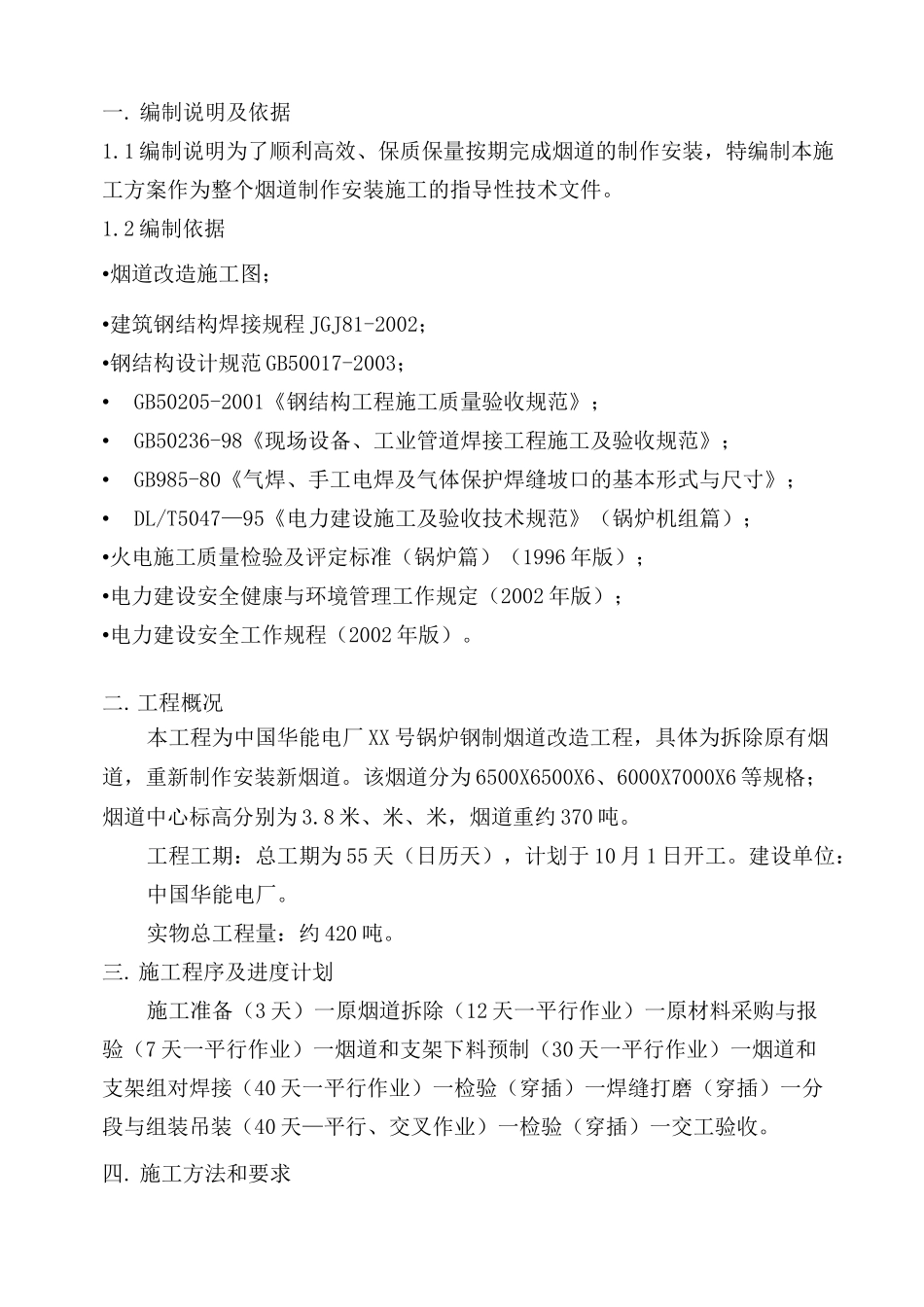

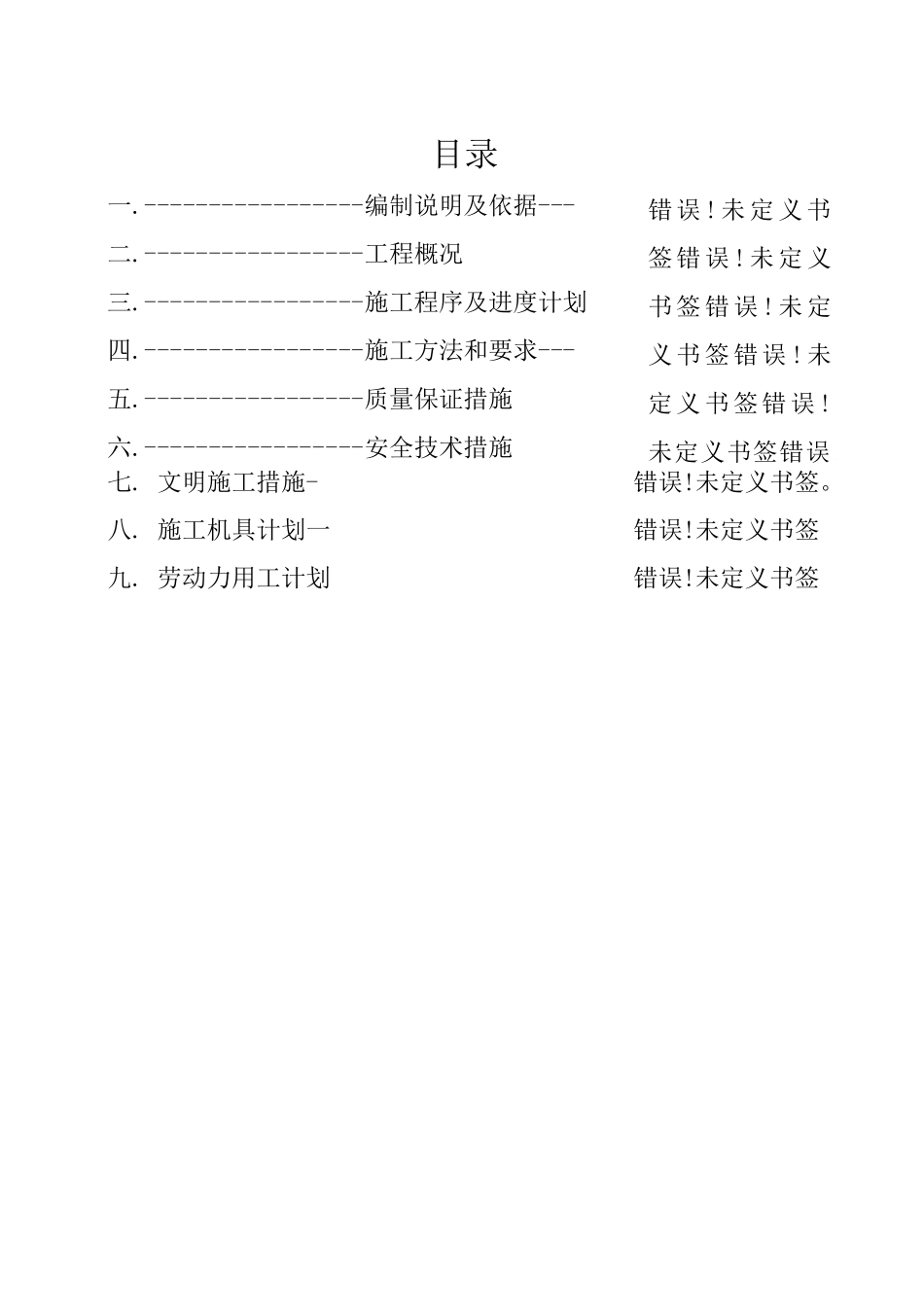

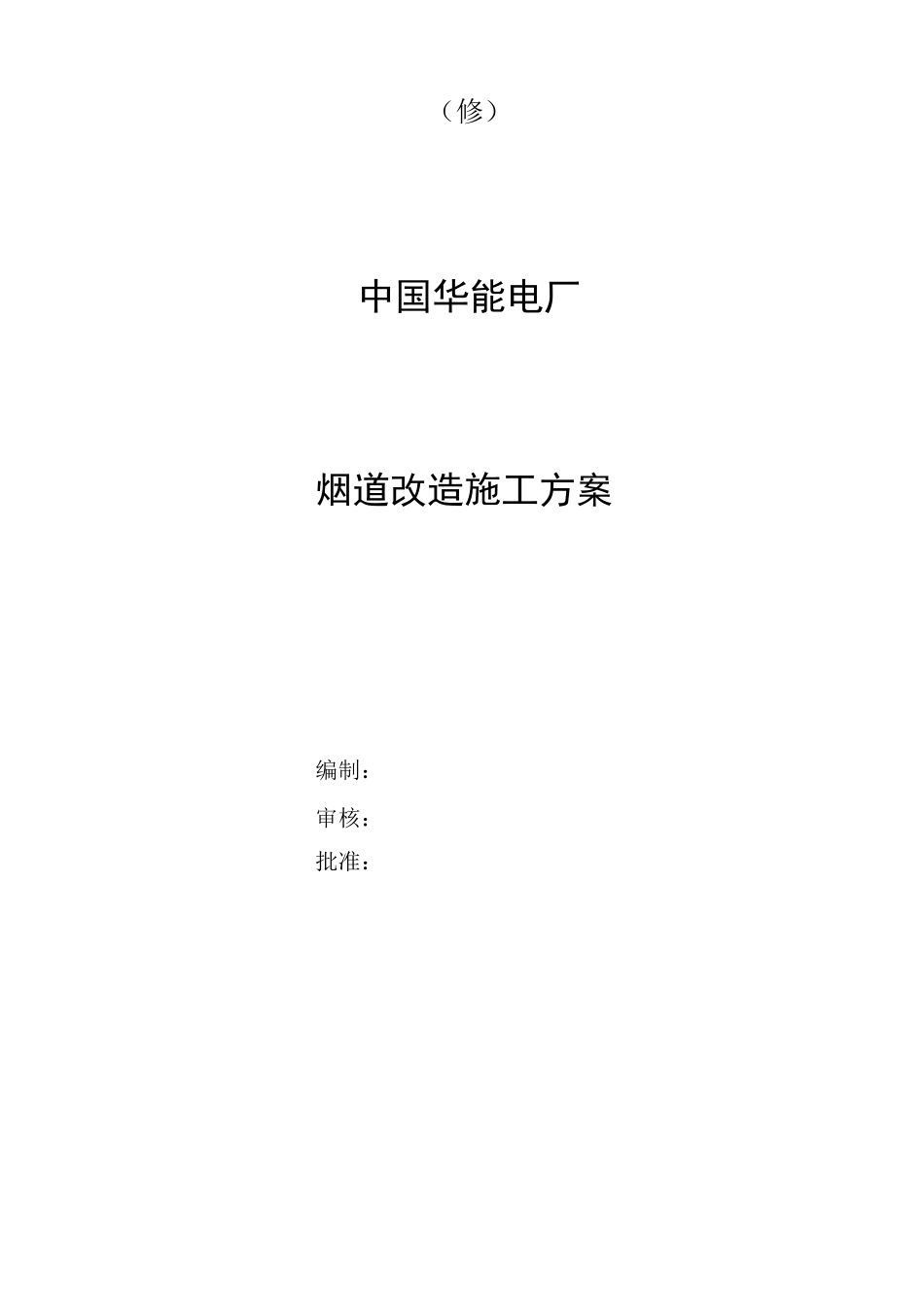

（修）中国华能电厂烟道改造施工方案编制：审核：批准：错误 !未定义书签错误 ! 未定义书签错误 !未定义书签错误 !未定义书签错误 !未定义书签错误!一.-----------------编制说明及依据---二.-----------------工程概况三.-----------------施工程序及进度计划四.-----------------施工方法和要求---五.-----------------质量保证措施六.-----------------安全技术措施七. 文明施工措施-八. 施工机具计划一九. 劳动力用工计划错误!未定义书签。错误!未定义书签错误!未定义书签目录一. 编制说明及依据1.1 编制说明为了顺利高效、保质保量按期完成烟道的制作安装，特编制本施工方案作为整个烟道制作安装施工的指导性技术文件。1.2 编制依据•烟道改造施工图；•建筑钢结构焊接规程 JGJ81-2002；•钢结构设计规范 GB50017-2003；•GB50205-2001《钢结构工程施工质量验收规范》；•GB50236-98《现场设备、工业管道焊接工程施工及验收规范》；•GB985-80《气焊、手工电焊及气体保护焊缝坡口的基本形式与尺寸》；•DL/T5047—95《电力建设施工及验收技术规范》（锅炉机组篇）；•火电施工质量检验及评定标准（锅炉篇）（1996 年版）；•电力建设安全健康与环境管理工作规定（2002 年版）；•电力建设安全工作规程（2002 年版）。二.工程概况本工程为中国华能电厂 XX 号锅炉钢制烟道改造工程，具体为拆除原有烟道，重新制作安装新烟道。该烟道分为 6500X6500X6、6000X7000X6 等规格；烟道中心标高分别为 3.8 米、米、米，烟道重约 370 吨。工程工期：总工期为 55 天（日历天），计划于 10 月 1 日开工。建设单位：中国华能电厂。实物总工程量：约 420 吨。三. 施工程序及进度计划施工准备（3 天）一原烟道拆除（12 天一平行作业）一原材料采购与报验（7 天一平行作业）一烟道和支架下料预制（30 天一平行作业）一烟道和支架组对焊接（40 天一平行作业）一检验（穿插）一焊缝打磨（穿插）一分段与组装吊装（40 天—平行、交叉作业）一检验（穿插）一交工验收。四. 施工方法和要求4.1施工方法选择根据设备实况及现场条件，从保证工程工期、质量、安全及方便施工角度出发，采用 25T 吊车现场预制，使用 25T 吊车及 50T 吊车进行拼装。4.2 施工准备4.2.1 图纸会审及技术交底；(1) 首先由设计及建设单位对施工单位进行设计技术交底，由施工单位技术人员提出问题，建设及设计单位技术人员予以解答，解决图纸...
