网络机房技术方案

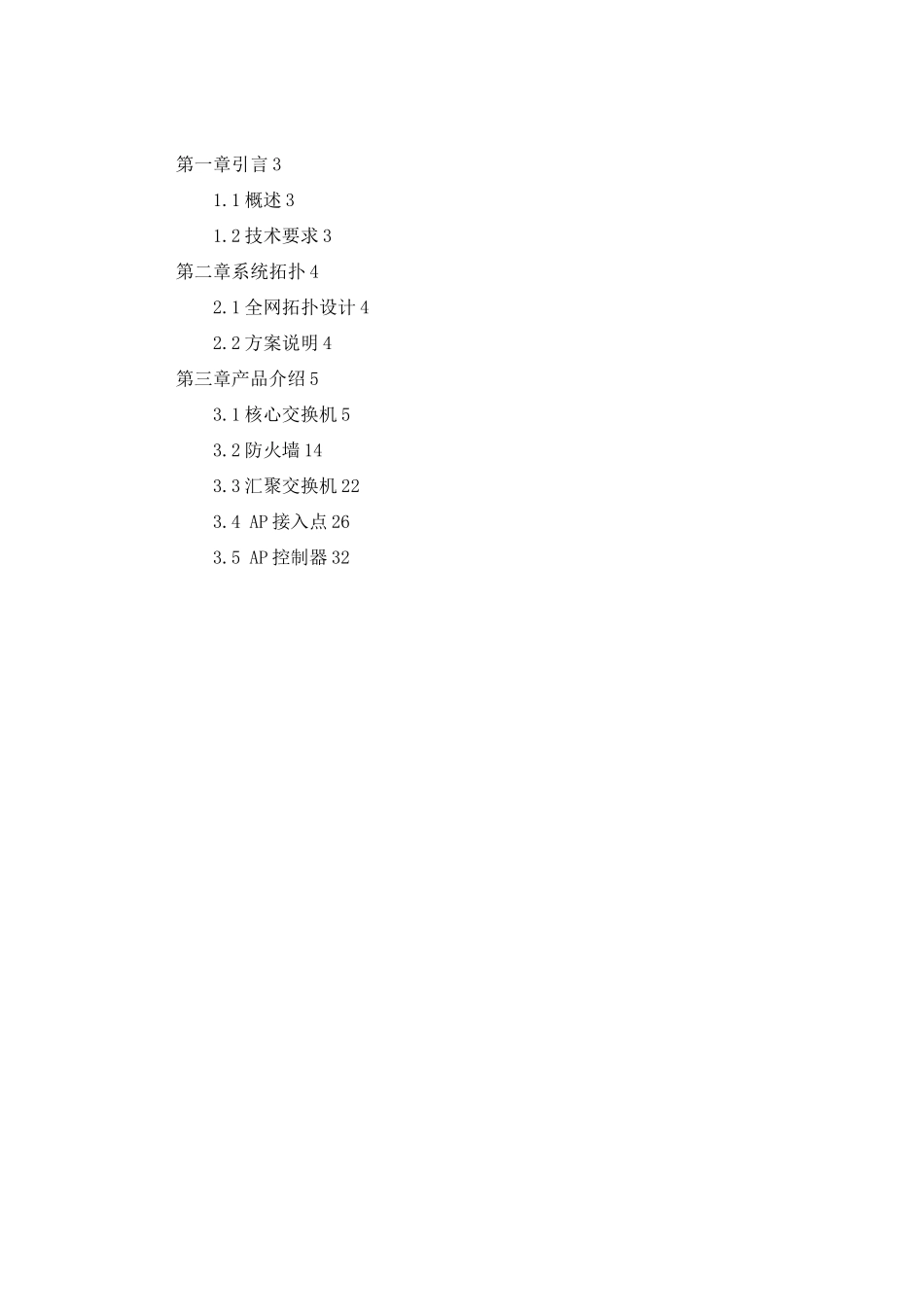

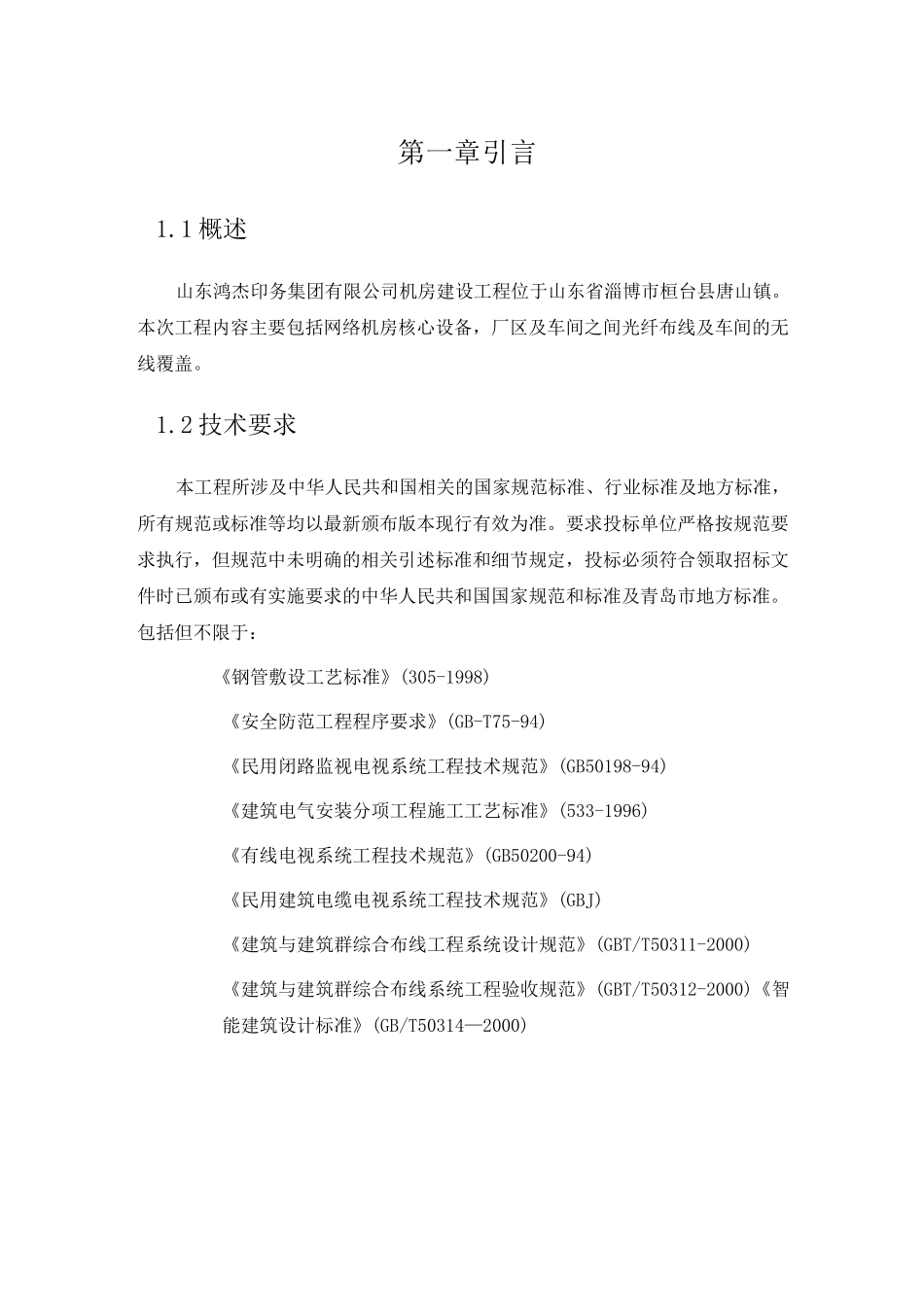

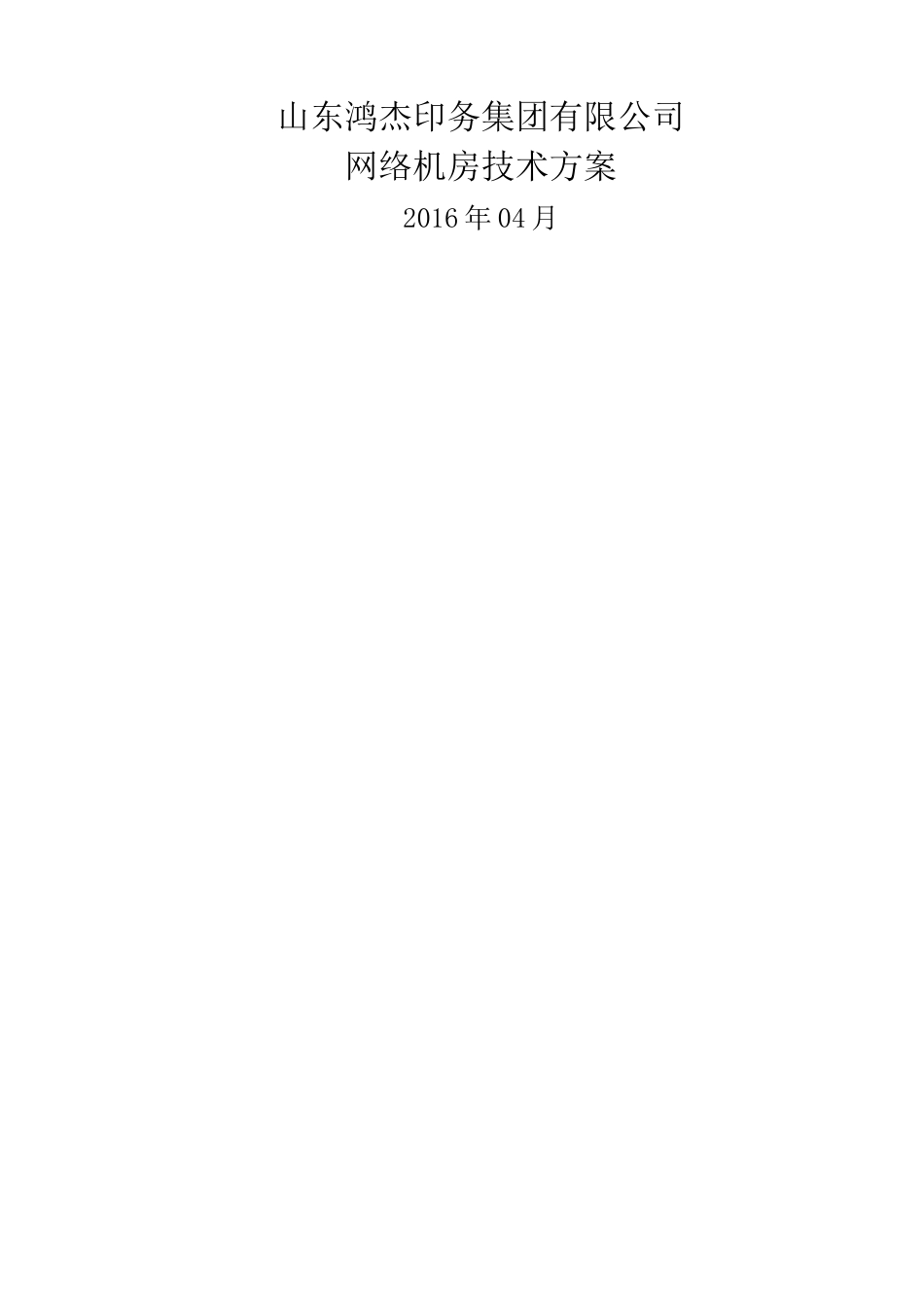

山东鸿杰印务集团有限公司网络机房技术方案2016 年 04 月第一章引言 31.1 概述 31.2 技术要求 3第二章系统拓扑 42.1 全网拓扑设计 42.2 方案说明 4第三章产品介绍 53.1 核心交换机 53.2 防火墙 143.3 汇聚交换机 223.4 AP 接入点 263.5 AP 控制器 32第一章引言1.1 概述山东鸿杰印务集团有限公司机房建设工程位于山东省淄博市桓台县唐山镇。本次工程内容主要包括网络机房核心设备，厂区及车间之间光纤布线及车间的无线覆盖。1.2 技术要求本工程所涉及中华人民共和国相关的国家规范标准、行业标准及地方标准，所有规范或标准等均以最新颁布版本现行有效为准。要求投标单位严格按规范要求执行，但规范中未明确的相关引述标准和细节规定，投标必须符合领取招标文件时已颁布或有实施要求的中华人民共和国国家规范和标准及青岛市地方标准。包括但不限于：《钢管敷设工艺标准》(305-1998)《安全防范工程程序要求》(GB-T75-94)《民用闭路监视电视系统工程技术规范》(GB50198-94)《建筑电气安装分项工程施工工艺标准》(533-1996)《有线电视系统工程技术规范》(GB50200-94)《民用建筑电缆电视系统工程技术规范》(GBJ)《建筑与建筑群综合布线工程系统设计规范》(GBT/T50311-2000)《建筑与建筑群综合布线系统工程验收规范》(GBT/T50312-2000)《智能建筑设计标准》(GB/T50314—2000)第二章系统拓扑根据山东鸿杰印务集团有限公司目前的接入点数量及应用系统的分布情况，按照安全区域划分的设计思想，各个区域物理隔离的技术手段，综合高性价比考虑，特设计如下方案。2.1 全网拓扑设计网络拓扑图：2.2 方案说明设用户网络总体设计主要考虑到先进性、可靠性、开放性、经济性、安全性和可管理性。使整个网络既有较高的先进性，并具有长足的开发发展能力，以适应未来网络技术的发展。用户网络设计在垂直层面采用分层的设计方式，用户网络是一个三层的交换网络，由核心层、汇聚层和接入层组成。核心网络设备：由于核心网络设备为用户整个网络的核心处理设备，要求有较高的数据处理能力、安全性及接口的扩展性，方便以后的人员的增加和系统的扩展。因此我们在这里选用了 H3C 的 F100-M-G 作为防火墙，选用 H3C 的 S5500-28C-E 作为核心交换机。汇聚层网络:采用 H3C 的 S5120-28P-WiNe 交换机，通过电信专线与总机房连接，性能与速率满足用户的应用功能。无线网络：采用 H3C 专业级 APWAP722E 该 AP 最大功率可达 23dB...
