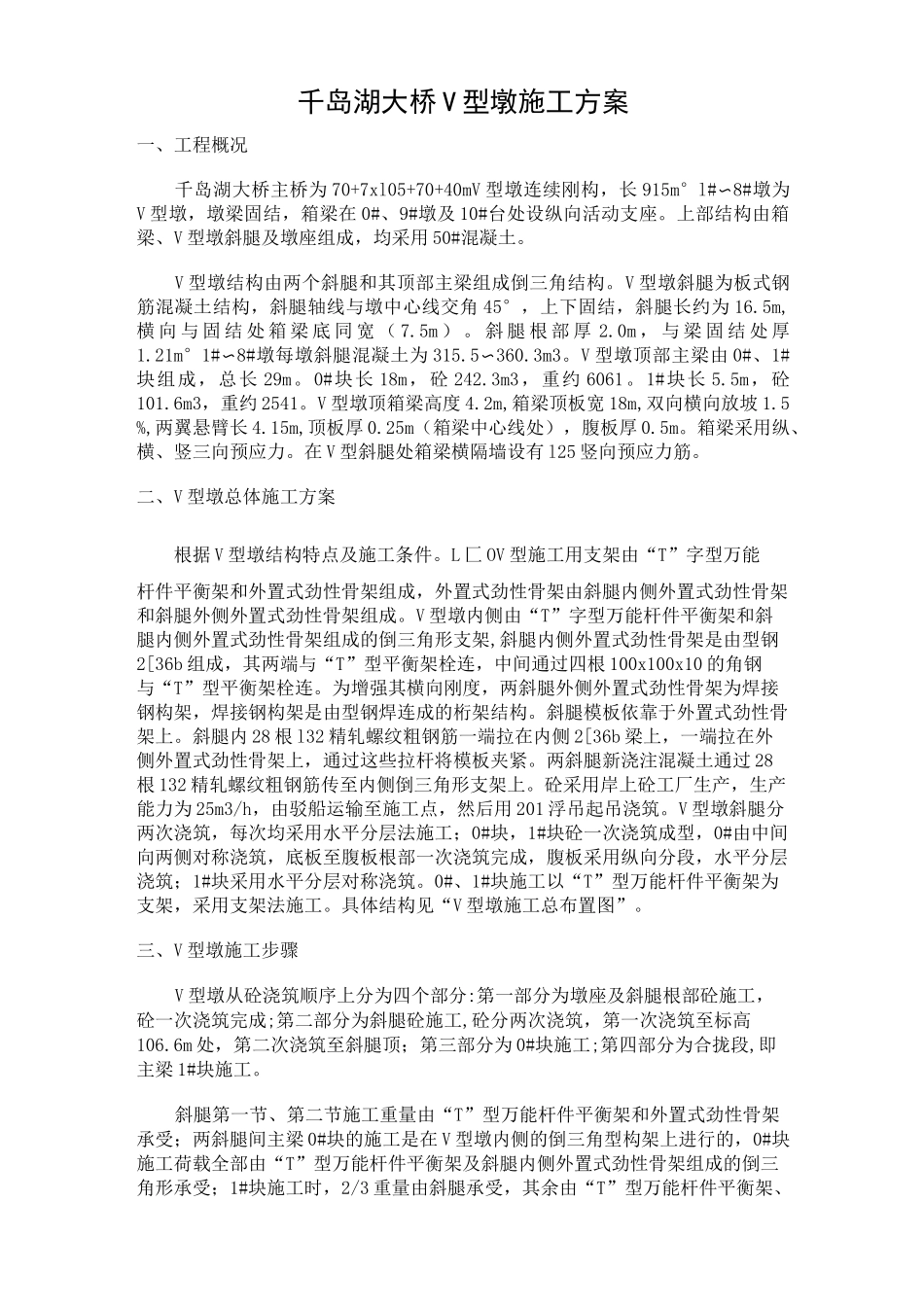

千岛湖大桥V型墩施工方案

千岛湖大桥 V 型墩施工方案一、工程概况千岛湖大桥主桥为 70+7xl05+70+40mV 型墩连续刚构，长 915m°l#〜8#墩为V 型墩，墩梁固结，箱梁在 0#、9#墩及 10#台处设纵向活动支座。上部结构由箱梁、V 型墩斜腿及墩座组成，均采用 50#混凝土。V 型墩结构由两个斜腿和其顶部主梁组成倒三角结构。V 型墩斜腿为板式钢筋混凝土结构，斜腿轴线与墩中心线交角 45°，上下固结，斜腿长约为 16.5m,横 向 与 固 结 处 箱 梁 底 同 宽 （ 7.5m ） 。 斜 腿 根 部 厚 2.0m ， 与 梁 固 结 处 厚1.21m°1#〜8#墩每墩斜腿混凝土为 315.5〜360.3m3。V 型墩顶部主梁由 0#、1#块组成，总长 29m。0#块长 18m，砼 242.3m3，重约 6061。1#块长 5.5m，砼101.6m3，重约 2541。V 型墩顶箱梁高度 4.2m,箱梁顶板宽 18m,双向横向放坡 1.5%,两翼悬臂长 4.15m,顶板厚 0.25m（箱梁中心线处），腹板厚 0.5m。箱梁采用纵、横、竖三向预应力。在 V 型斜腿处箱梁横隔墙设有 l25 竖向预应力筋。二、V 型墩总体施工方案根据 V 型墩结构特点及施工条件。L 匚 OV 型施工用支架由“T”字型万能杆件平衡架和外置式劲性骨架组成，外置式劲性骨架由斜腿内侧外置式劲性骨架和斜腿外侧外置式劲性骨架组成。V 型墩内侧由“T”字型万能杆件平衡架和斜腿内侧外置式劲性骨架组成的倒三角形支架,斜腿内侧外置式劲性骨架是由型钢2[36b 组成，其两端与“T”型平衡架栓连，中间通过四根 100x100x10 的角钢与“T”型平衡架栓连。为增强其横向刚度，两斜腿外侧外置式劲性骨架为焊接钢构架，焊接钢构架是由型钢焊连成的桁架结构。斜腿模板依靠于外置式劲性骨架上。斜腿内 28 根 l32 精轧螺纹粗钢筋一端拉在内侧 2[36b 梁上，一端拉在外侧外置式劲性骨架上，通过这些拉杆将模板夹紧。两斜腿新浇注混凝土通过 28根 132 精轧螺纹粗钢筋传至内侧倒三角形支架上。砼采用岸上砼工厂生产，生产能力为 25m3/h，由驳船运输至施工点，然后用 201 浮吊起吊浇筑。V 型墩斜腿分两次浇筑，每次均采用水平分层法施工；0#块，1#块砼一次浇筑成型，0#由中间向两侧对称浇筑，底板至腹板根部一次浇筑完成，腹板采用纵向分段，水平分层浇筑；1#块采用水平分层对称浇筑。0#、1#块施工以“T”型万能杆件平衡架为支架，采用支架法施工。具体结构见“V 型墩施工总布置图”。三、V 型墩施工步骤V 型墩从砼浇筑顺序上分为四个部分:第一部分为墩座...
