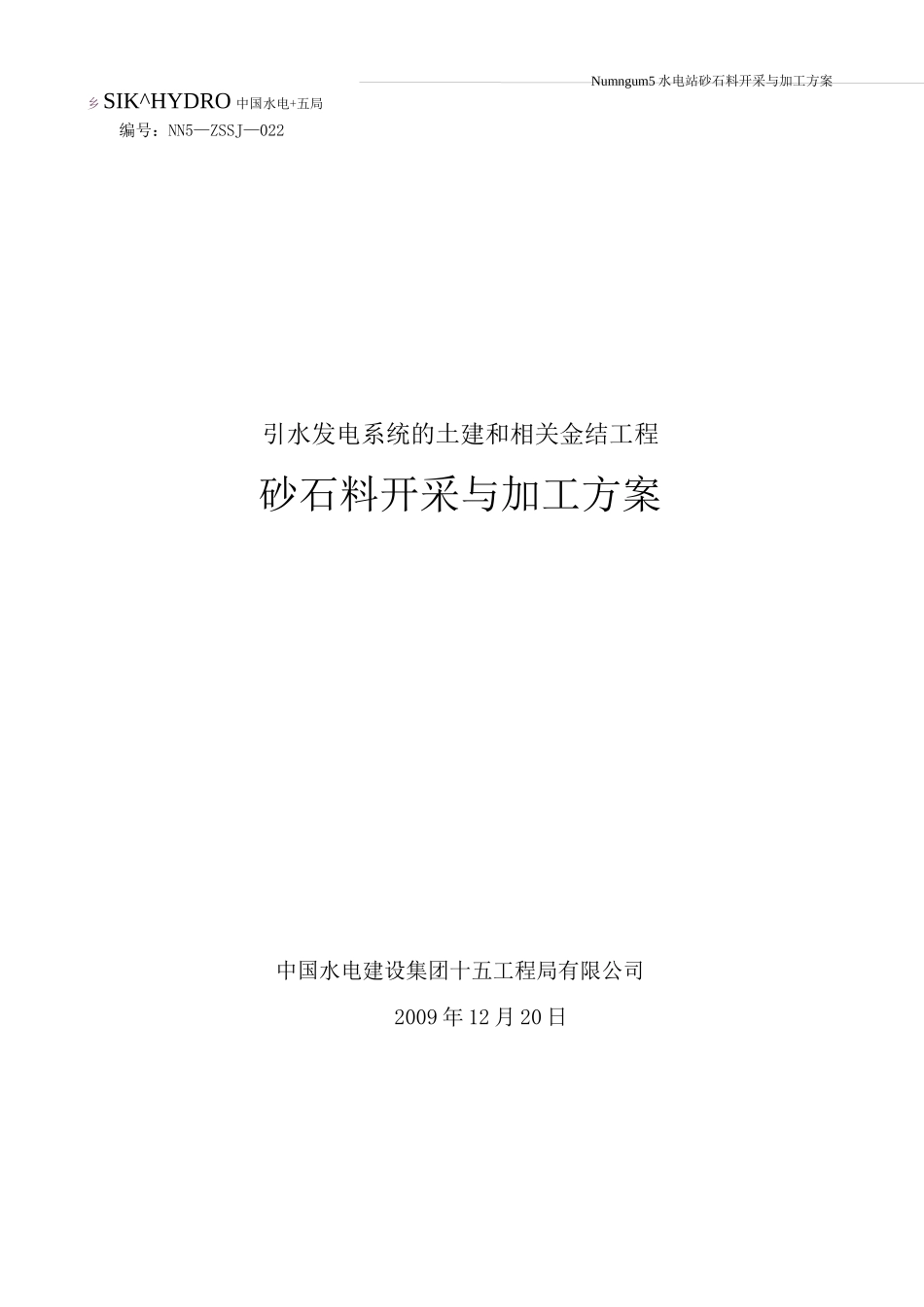

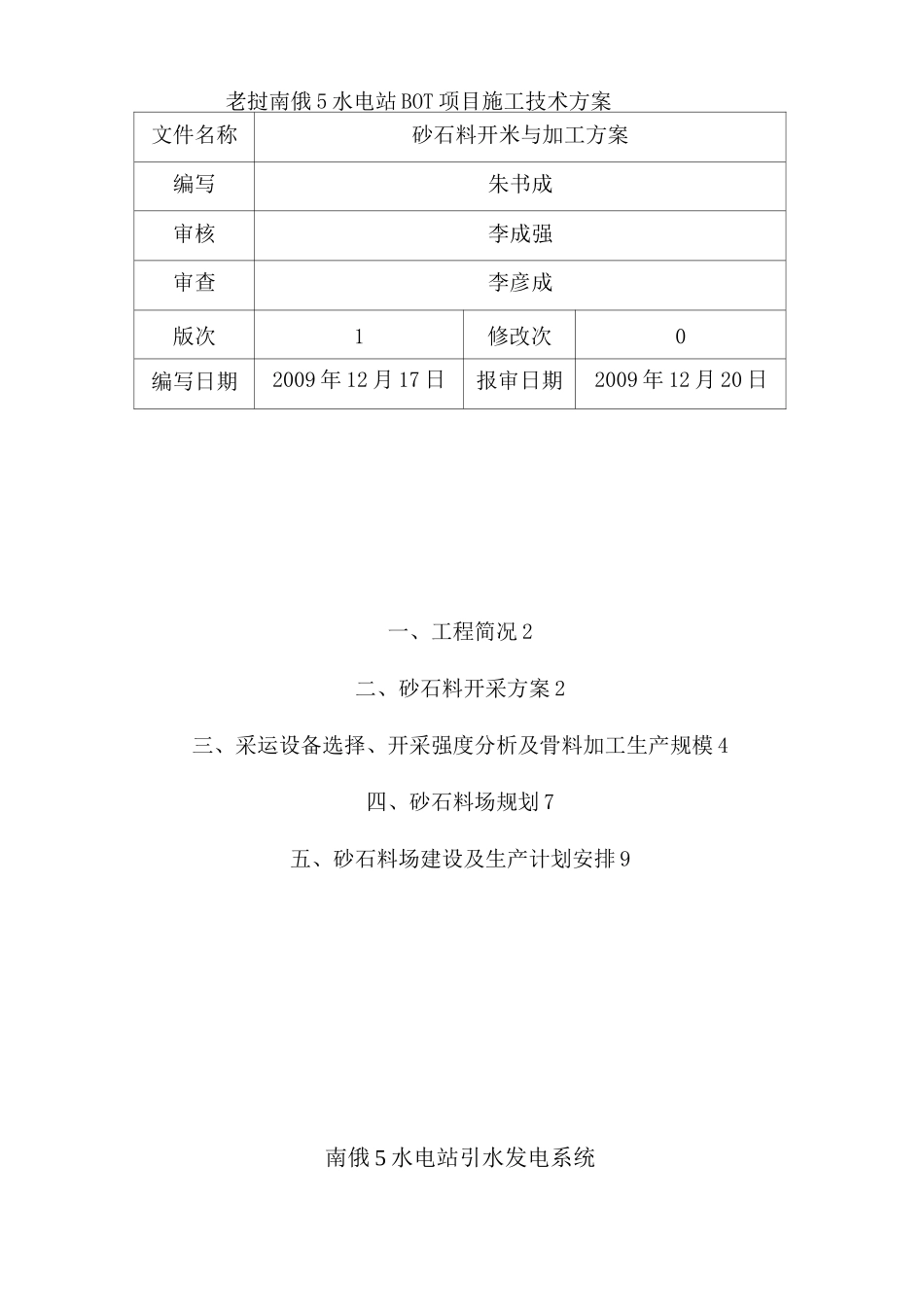

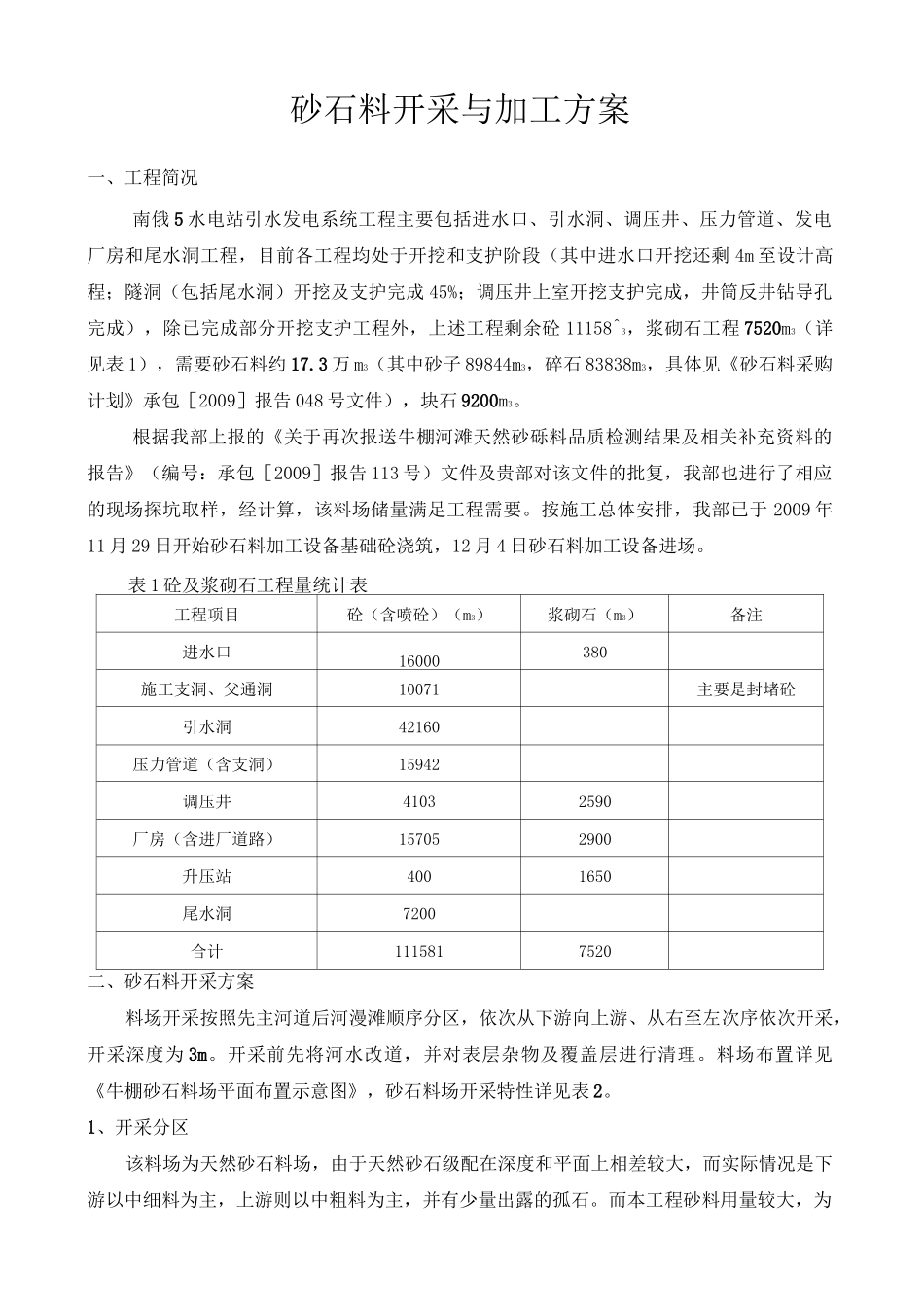

Numngum5 水电站砂石料开采与加工方案乡SIK^HYDRO 中国水电+五局编号：NN5—ZSSJ—022引水发电系统的土建和相关金结工程砂石料开采与加工方案中国水电建设集团十五工程局有限公司2009 年 12 月 20 日老挝南俄 5 水电站 BOT 项目施工技术方案文件名称砂石料开米与加工方案编写朱书成审核李成强审查李彦成版次1修改次0编写日期2009 年 12 月 17 日报审日期2009 年 12 月 20 日一、工程简况 2二、砂石料开采方案 2三、采运设备选择、开采强度分析及骨料加工生产规模 4四、砂石料场规划 7五、砂石料场建设及生产计划安排 9南俄 5 水电站引水发电系统砂石料开采与加工方案一、工程简况南俄 5 水电站引水发电系统工程主要包括进水口、引水洞、调压井、压力管道、发电厂房和尾水洞工程，目前各工程均处于开挖和支护阶段（其中进水口开挖还剩 4m 至设计高程；隧洞（包括尾水洞）开挖及支护完成 45%；调压井上室开挖支护完成，井筒反井钻导孔完成），除已完成部分开挖支护工程外，上述工程剩余砼 11158^3，浆砌石工程 7520m3（详见表 1），需要砂石料约 17.3 万 m3（其中砂子 89844m3，碎石 83838m3，具体见《砂石料采购计划》承包［2009］报告 048 号文件），块石 9200m3。根据我部上报的《关于再次报送牛棚河滩天然砂砾料品质检测结果及相关补充资料的报告》（编号：承包［2009］报告 113 号）文件及贵部对该文件的批复，我部也进行了相应的现场探坑取样，经计算，该料场储量满足工程需要。按施工总体安排，我部已于 2009 年11 月 29 日开始砂石料加工设备基础砼浇筑，12 月 4 日砂石料加工设备进场。表 1 砼及浆砌石工程量统计表工程项目砼（含喷砼）（m3）浆砌石（m3）备注进水口16000380施工支洞、父通洞10071主要是封堵砼引水洞42160压力管道（含支洞）15942调压井41032590厂房（含进厂道路）157052900升压站4001650尾水洞7200合计1115817520二、砂石料开采方案料场开采按照先主河道后河漫滩顺序分区，依次从下游向上游、从右至左次序依次开采，开采深度为 3m。开采前先将河水改道，并对表层杂物及覆盖层进行清理。料场布置详见《牛棚砂石料场平面布置示意图》，砂石料场开采特性详见表 2。1、开采分区该料场为天然砂石料场，由于天然砂石级配在深度和平面上相差较大，而实际情况是下游以中细料为主，上游则以中粗料为主，并有少量出露的孤石。而本工程砂料用量较大，为保证砂石骨料生产的...
