自发自用余电上网-分布式光伏项目实施方案

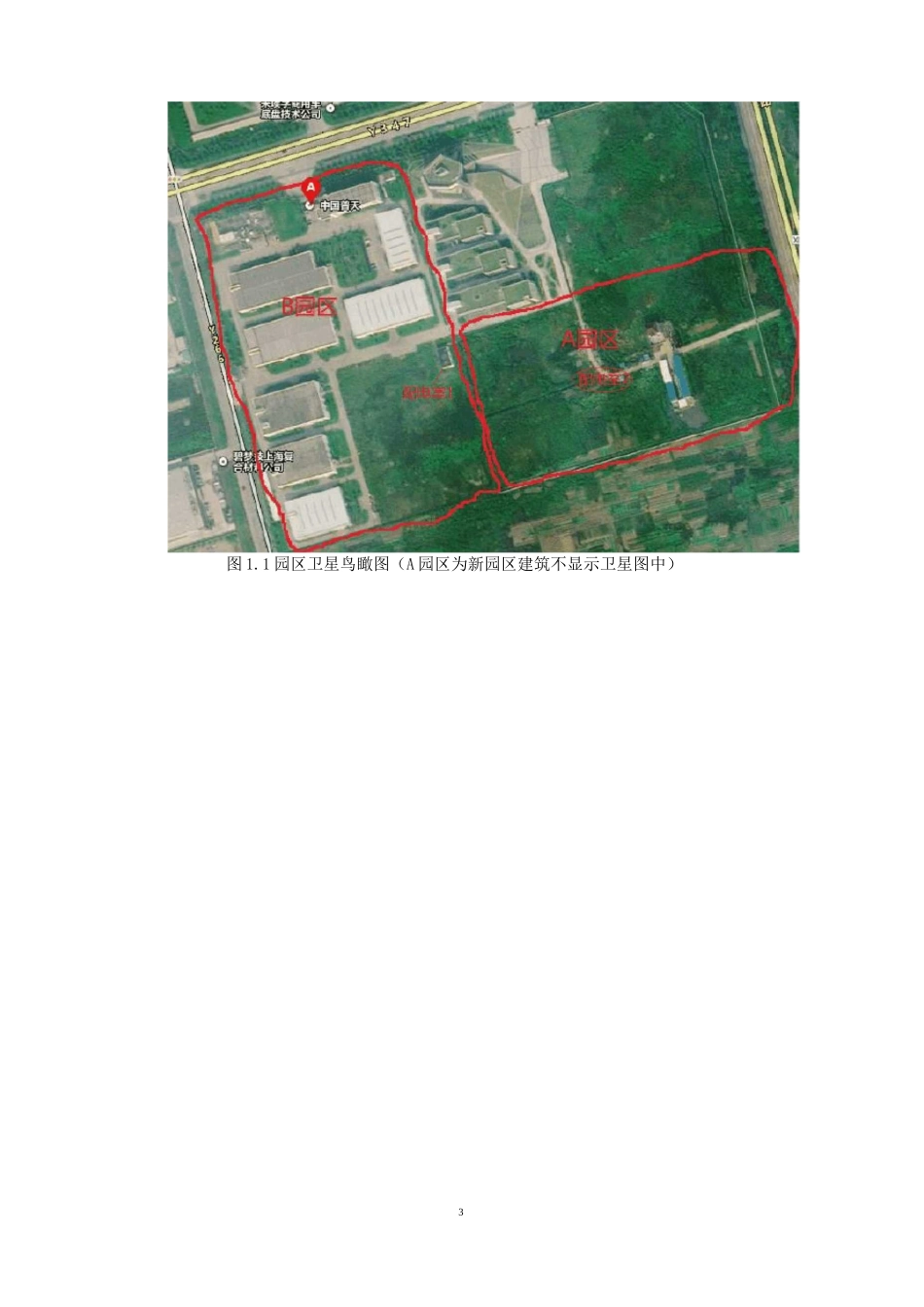

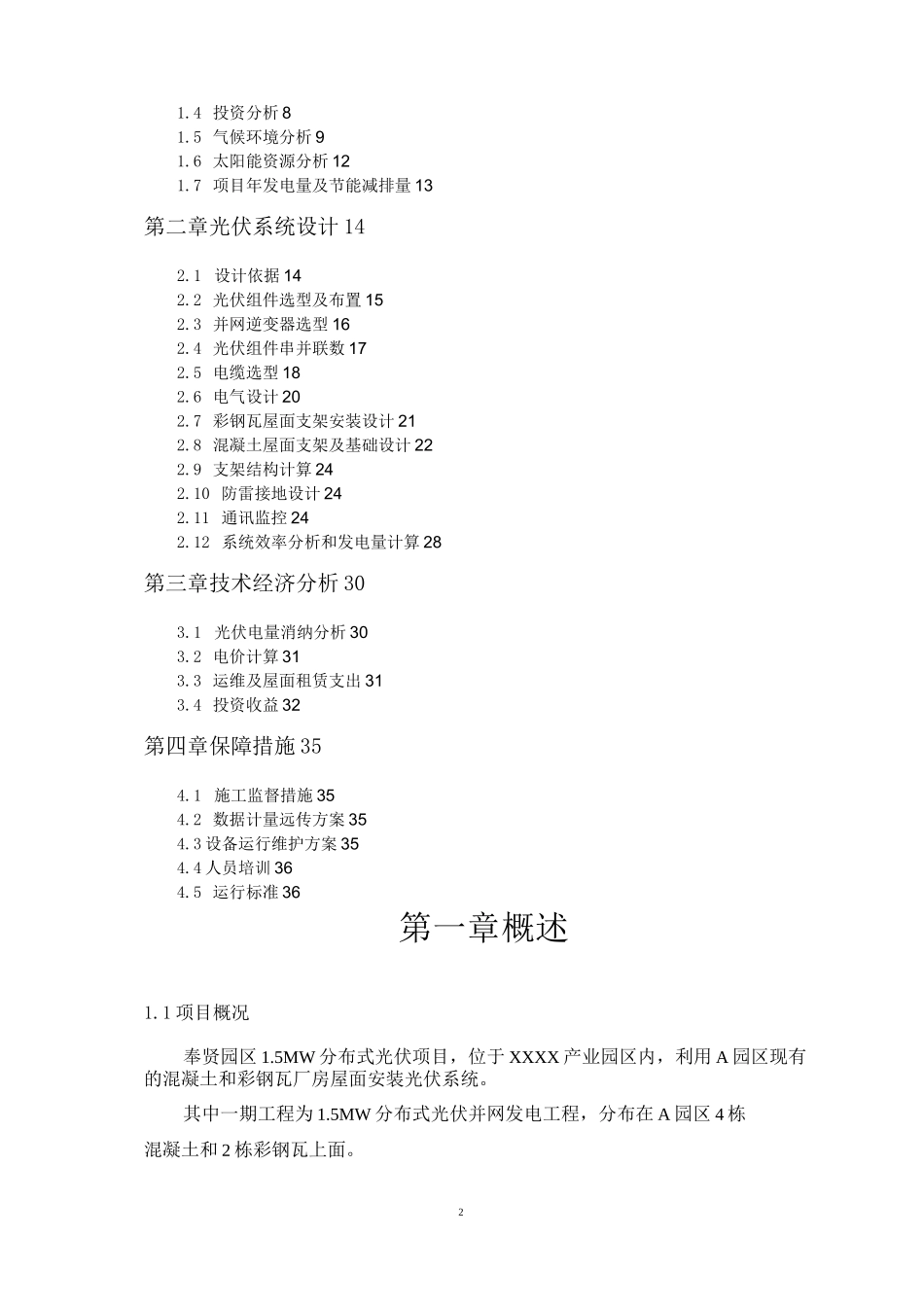

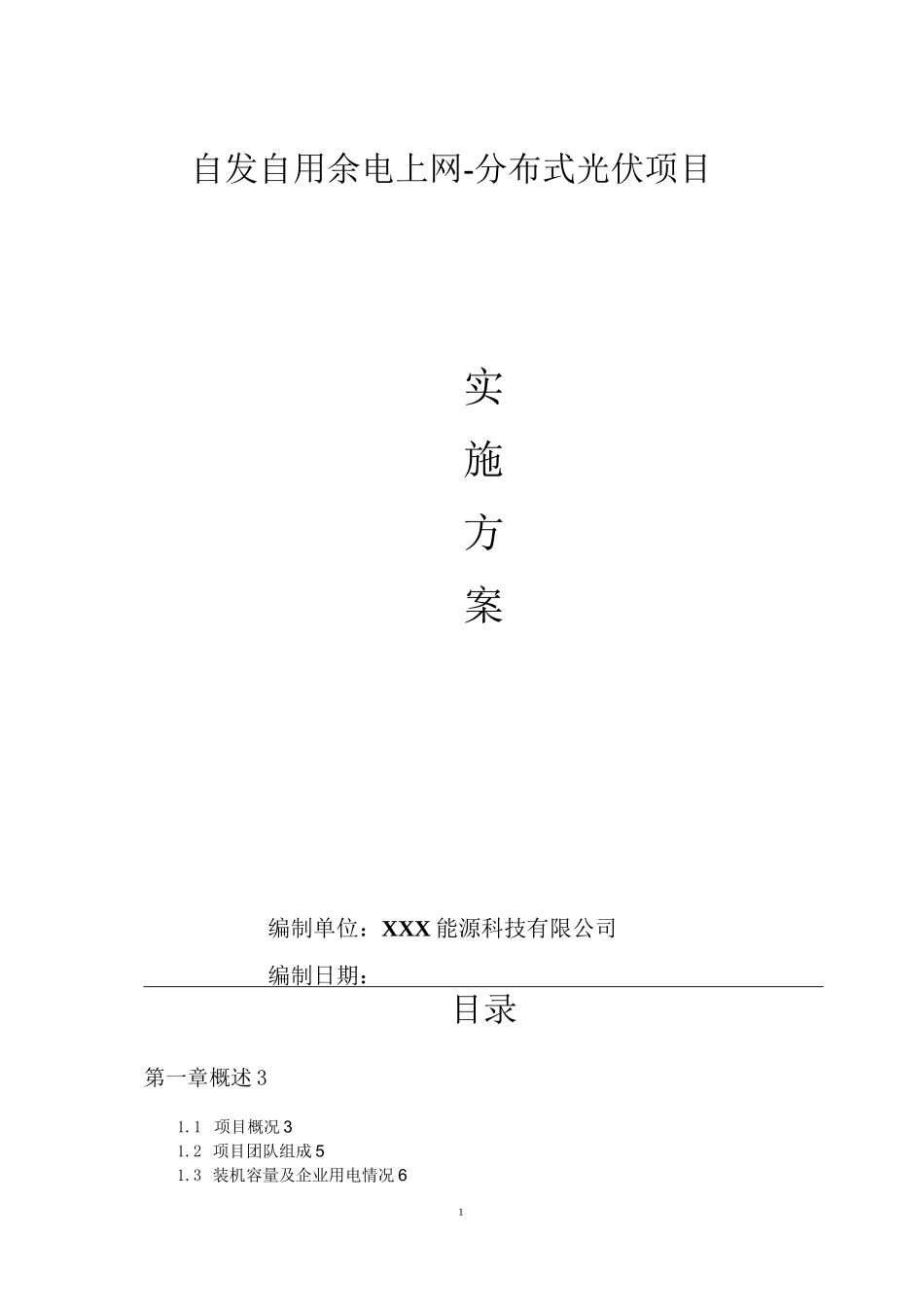

1自发自用余电上网-分布式光伏项目实施方案编制单位：XXX 能源科技有限公司编制日期：目录第一章概述 31.1 项目概况 31.2 项目团队组成 51.3 装机容量及企业用电情况 621.4 投资分析 81.5 气候环境分析 91.6 太阳能资源分析 121.7 项目年发电量及节能减排量 13第二章光伏系统设计 142.1 设计依据 142.2 光伏组件选型及布置 152.3 并网逆变器选型 162.4 光伏组件串并联数 172.5 电缆选型 182.6 电气设计 202.7 彩钢瓦屋面支架安装设计 212.8 混凝土屋面支架及基础设计 222.9 支架结构计算 242.10 防雷接地设计 242.11 通讯监控 242.12 系统效率分析和发电量计算 28第三章技术经济分析 303.1 光伏电量消纳分析 303.2 电价计算 313.3 运维及屋面租赁支出 313.4 投资收益 32第四章保障措施 354.1 施工监督措施 354.2 数据计量远传方案 354.3 设备运行维护方案 354.4 人员培训 364.5 运行标准 36第一章概述1.1 项目概况奉贤园区 1.5MW 分布式光伏项目，位于 XXXX 产业园区内，利用 A 园区现有的混凝土和彩钢瓦厂房屋面安装光伏系统。其中一期工程为 1.5MW 分布式光伏并网发电工程，分布在 A 园区 4 栋混凝土和 2 栋彩钢瓦上面。3图 1.1 园区卫星鸟瞰图（A 园区为新园区建筑不显示卫星图中）上海 XXX 能源科技有限公司4注：其中#1、#4（A8 和 A9）为彩钢瓦屋面，其它四栋为混凝土屋面，变电站在中间位置，配备 2 台 1000kVA 变压器。其中彩钢瓦屋顶面积为 9250m2,混凝土屋面面积为 11094m2。屋顶结构较好，可使用的空闲区域较多，适合开发分布式光伏项目；除去采光带、女儿墙、检修通道，彩钢瓦屋面预计可安装光伏系统约 759.9kW混凝土屋面预计可安装光伏系统约 734.4kW。具体分布如表 1.1 所示：表 1.1 光伏系统分布列表建筑名称建筑屋面类型组件类型光伏装机容量屋面面积（m2）(kW)1#(A8)彩钢瓦4427多晶 255W367.22#(A7)混凝土1508多晶 255W96.93#(A6)混凝土1508多晶 255W96.94#(A9)彩钢瓦4823多晶 255W392.75#(A10)混凝土4039多晶 255W270.36#(A11)混凝土4039多晶 255W270.3总计1494.3园区为 10kV 进线供电，其中 A 区变压器容量为 2X1000kVA，园区目前负荷功率在 150kW〜400kW 区间，变压器使用率较低，月用电量约 60000〜20#）威匕 E1<15■*A8.L1=J-5—di==i篦;H2FA&All52FJtr（勁「用临日也苛％匹痂 4 眷⑺斗下 羽 ］ •沏 ...
