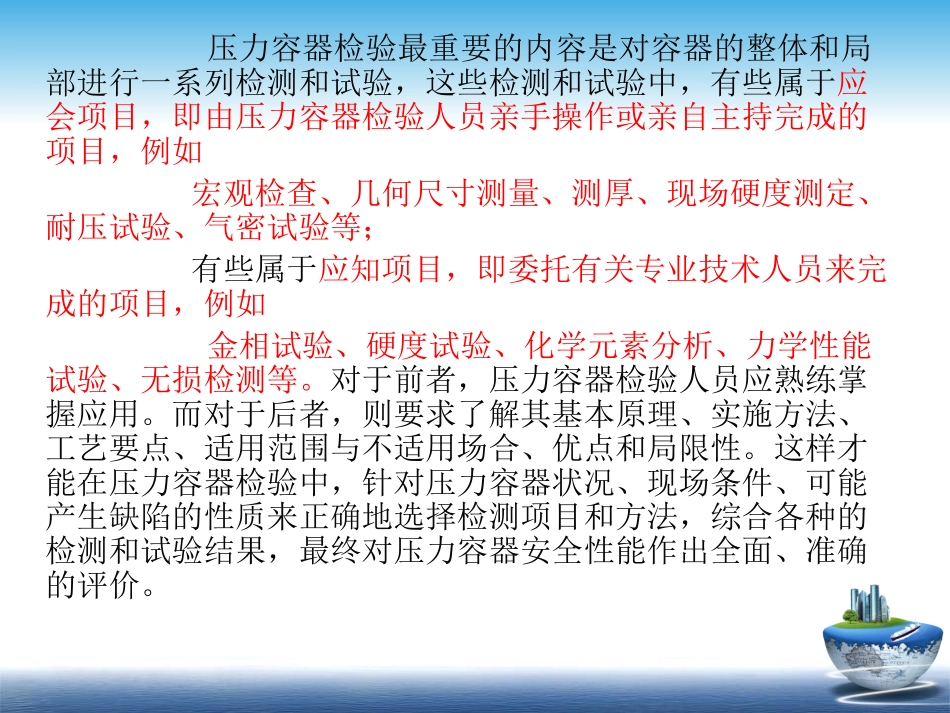

压力容器检测试验技术压力容器检验最重要的内容是对容器的整体和局部进行一系列检测和试验，这些检测和试验中，有些属于应会项目，即由压力容器检验人员亲手操作或亲自主持完成的项目，例如宏观检查、几何尺寸测量、测厚、现场硬度测定、耐压试验、气密试验等；有些属于应知项目，即委托有关专业技术人员来完成的项目，例如金相试验、硬度试验、化学元素分析、力学性能试验、无损检测等。对于前者，压力容器检验人员应熟练掌握应用。而对于后者，则要求了解其基本原理、实施方法、工艺要点、适用范围与不适用场合、优点和局限性。这样才能在压力容器检验中，针对压力容器状况、现场条件、可能产生缺陷的性质来正确地选择检测项目和方法，综合各种的检测和试验结果，最终对压力容器安全性能作出全面、准确的评价。6.1压力容器宏观检查与测量技术宏观检查的方法简单易行，可以直接发现容器内、外表面比较明显的缺陷，快速获得容器的总体质量印象，从而为下一步其他检验内容，包括检测项目、方法、比例、部位的选择和实施提供依据。宏观检查包括目视检查和几何尺寸测量。容器的几何尺寸测量包括容器本体和受压元件的结构尺寸、形状尺寸、缺陷尺寸、以及厚度尺寸等。其中厚度测定需要使用超声波仪器，其余项目则是根据需要使用各种不同的手工量具进行检查，所以又称量具检查。几何尺寸测量又可分为整体几何尺寸测量和局部几何尺寸测量两类。前者对容器的主要几何尺寸进行检测，通常是在容器组装过程中或制造接近完工阶段的规定验收项目；而后者则是在目视检查的基础上进行的定量测量，目视检查是一种定性检测，对目视检查发现的弯曲、变形、凹陷、鼓包、腐蚀、沟槽、焊缝表面气孔、弧坑、咬边、裂纹等缺陷需要进行定量，以确定缺陷的严重程度。简单的量具检查方法包括用平直尺检查直线度、用弧形样板检查弧度、用游标卡尺或塞尺测量沟槽或腐蚀坑的深度、鼓包的高度、用卷尺测量圆周长计算筒体直径等等。6.1.1目视检查目视检查是指检验人员用肉眼对容器的结构和内、外表面状态进行检查，通常在其他检验方法之前进行。目视检查包括判断容器结构与焊缝布置是否合理；有无成形组装缺陷；容器有无整体变形或凹陷、鼓包等局部变形；容器表面有无腐蚀、裂纹及损伤；焊缝是否有表面气孔、弧坑、咬边、裂纹等缺陷；容器内、外壁的防腐层、保温层、衬里等是否完好，等等。肉眼能迅速扫视大面积范围，获得直观印象，并且能够察觉细微的颜色和状态的变化，是其它检查方法无法替代的。目视检查时，一般采用先看结构后看表面，从整体到局部，从宏观到微观的检查次序。对肉眼检查有怀疑的部位，可用5~10倍放大镜进一步观察。为了能有效地观察到器壁表面变形、腐蚀凹坑等缺陷，可用手电筒贴着容器表面平行照射，此时容器表面的微浅坑槽能清楚地显示出来，鼓包和变形的凹凸不平现象也能够看得更加清楚。对无法进入的容器，无法接近或无法直接观察的狭窄部位，可以利用反光镜或内窥镜进行检查。锤击检查也是一种常用的辅助方法，根据锤击时所发出的声响和小锤弹跳程度的手感来判断该查部位是否存在缺陷。6.1.2筒体几何尺寸测量1.错边量与棱角度的测量通常可采用焊规、焊缝检测尺、样板尺、取形规等工具测量错边量与棱角度。焊规测量时，将焊规的基准面靠平在被测焊缝的一侧，滑动尺靠上检测焊缝的另一侧，读出滑动尺的数据。如果检测环向焊缝，焊规必须与容器的轴向平行，垂直于容器的环向中心切线，如图6.1-1。如果检测的是纵向焊缝，焊规必须与容器的环向切线平行，垂直于容器的轴向中心切线，如图6.1-2。需要注意，检测纵向焊缝时，由于焊规基准面为一平面，在曲面上很难或不太好靠平，特别是容器直径较小的焊缝对接缝，有经验的检验员一般采用左右两边测量，测得的两个数据进行对比，来判定其错边量数值。不难看出，焊规测量纵向焊缝错边量的测量误差较大。图6.1-1焊规检测环向焊缝图6.1-2焊规检测纵向焊缝图6.1-3焊缝检查尺检测纵向焊缝图6.1-4样板尺检测纵向焊缝采用焊缝检测尺来测量错边量与棱角度的精确度要高一些。如图6.1-3。焊缝检测尺测量时先将焊缝尺的...
