复杂地层地下连续墙冲击钻全冲成槽工法VIP专享

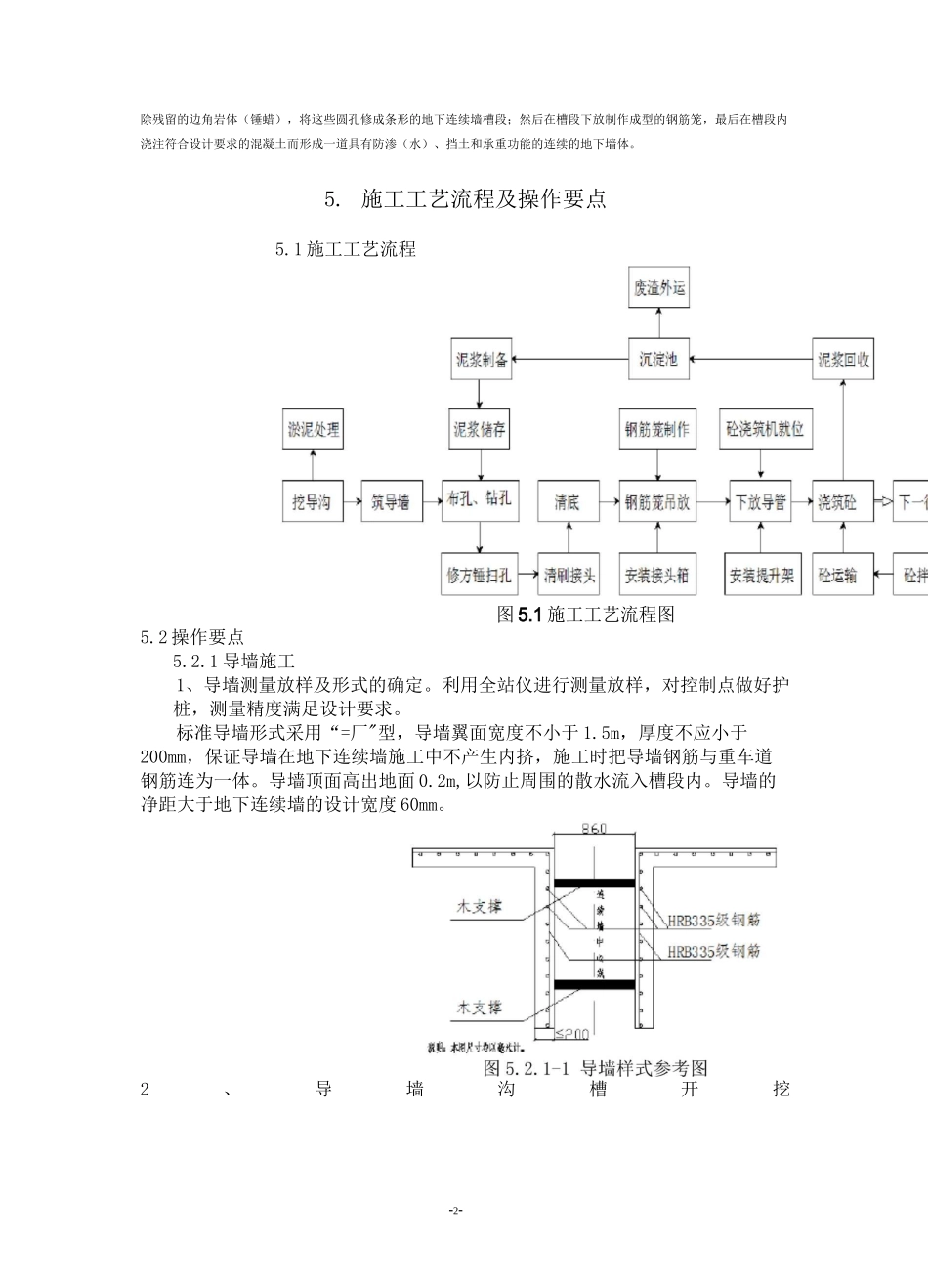

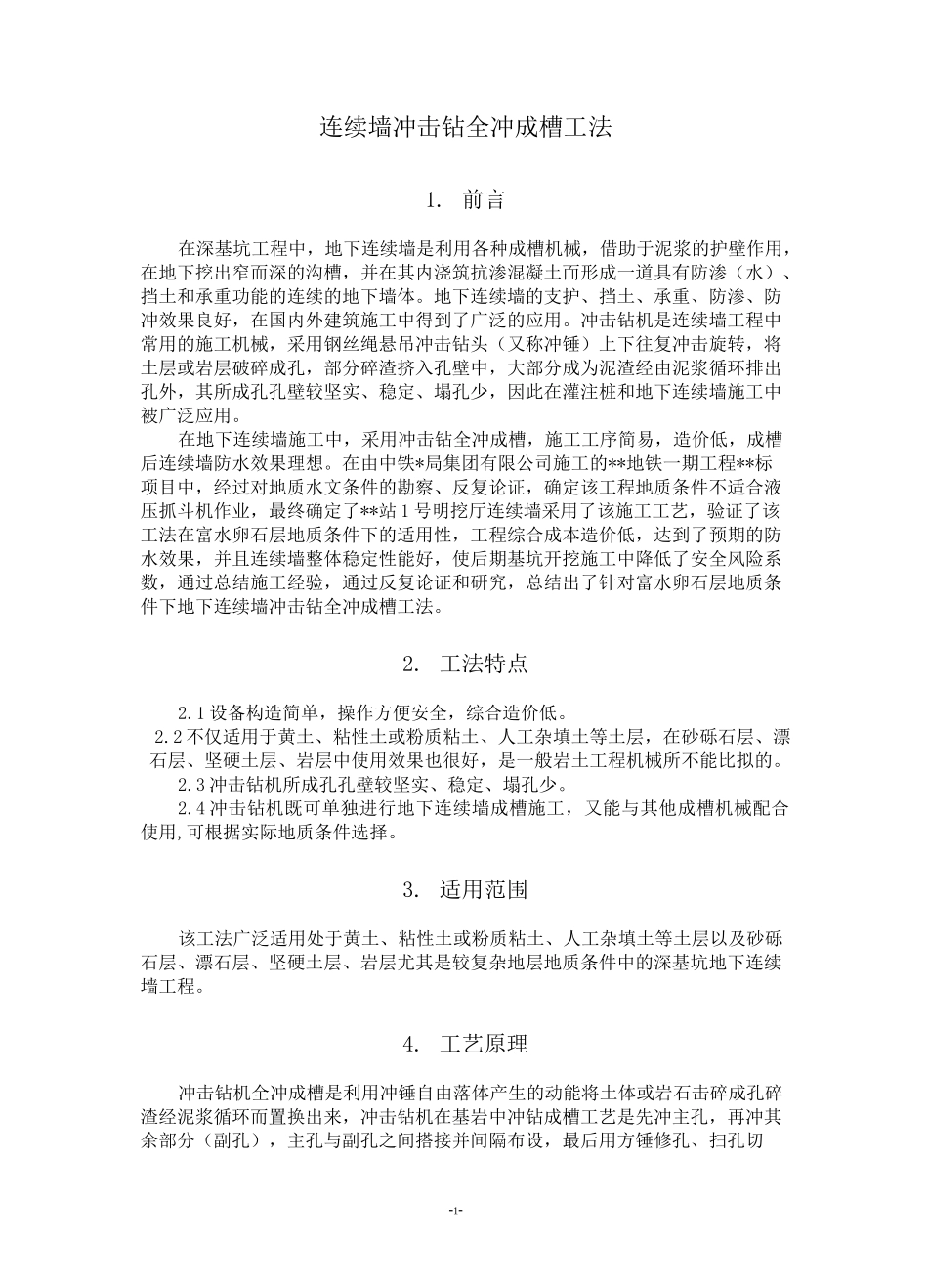

-1-连续墙冲击钻全冲成槽工法1. 前言在深基坑工程中，地下连续墙是利用各种成槽机械，借助于泥浆的护壁作用，在地下挖出窄而深的沟槽，并在其内浇筑抗渗混凝土而形成一道具有防渗（水）、挡土和承重功能的连续的地下墙体。地下连续墙的支护、挡土、承重、防渗、防冲效果良好，在国内外建筑施工中得到了广泛的应用。冲击钻机是连续墙工程中常用的施工机械，采用钢丝绳悬吊冲击钻头（又称冲锤）上下往复冲击旋转，将土层或岩层破碎成孔，部分碎渣挤入孔壁中，大部分成为泥渣经由泥浆循环排出孔外，其所成孔孔壁较坚实、稳定、塌孔少，因此在灌注桩和地下连续墙施工中被广泛应用。在地下连续墙施工中，采用冲击钻全冲成槽，施工工序简易，造价低，成槽后连续墙防水效果理想。在由中铁*局集团有限公司施工的**地铁一期工程**标项目中，经过对地质水文条件的勘察、反复论证，确定该工程地质条件不适合液压抓斗机作业，最终确定了**站 1 号明挖厅连续墙采用了该施工工艺，验证了该工法在富水卵石层地质条件下的适用性，工程综合成本造价低，达到了预期的防水效果，并且连续墙整体稳定性能好，使后期基坑开挖施工中降低了安全风险系数，通过总结施工经验，通过反复论证和研究，总结出了针对富水卵石层地质条件下地下连续墙冲击钻全冲成槽工法。2. 工法特点2.1 设备构造简单，操作方便安全，综合造价低。2.2 不仅适用于黄土、粘性土或粉质粘土、人工杂填土等土层，在砂砾石层、漂石层、坚硬土层、岩层中使用效果也很好，是一般岩土工程机械所不能比拟的。2.3 冲击钻机所成孔孔壁较坚实、稳定、塌孔少。2.4 冲击钻机既可单独进行地下连续墙成槽施工，又能与其他成槽机械配合使用,可根据实际地质条件选择。3. 适用范围该工法广泛适用处于黄土、粘性土或粉质粘土、人工杂填土等土层以及砂砾石层、漂石层、坚硬土层、岩层尤其是较复杂地层地质条件中的深基坑地下连续墙工程。4. 工艺原理冲击钻机全冲成槽是利用冲锤自由落体产生的动能将土体或岩石击碎成孔碎渣经泥浆循环而置换出来，冲击钻机在基岩中冲钻成槽工艺是先冲主孔，再冲其余部分（副孔），主孔与副孔之间搭接并间隔布设，最后用方锤修孔、扫孔切-2-除残留的边角岩体（锤蜡），将这些圆孔修成条形的地下连续墙槽段；然后在槽段下放制作成型的钢筋笼，最后在槽段内浇注符合设计要求的混凝土而形成一道具有防渗（水）、挡土和承重功能的连续的地下墙体。5. 施工工艺流程及操作要点5.1 施工...
