工业产品设计试题

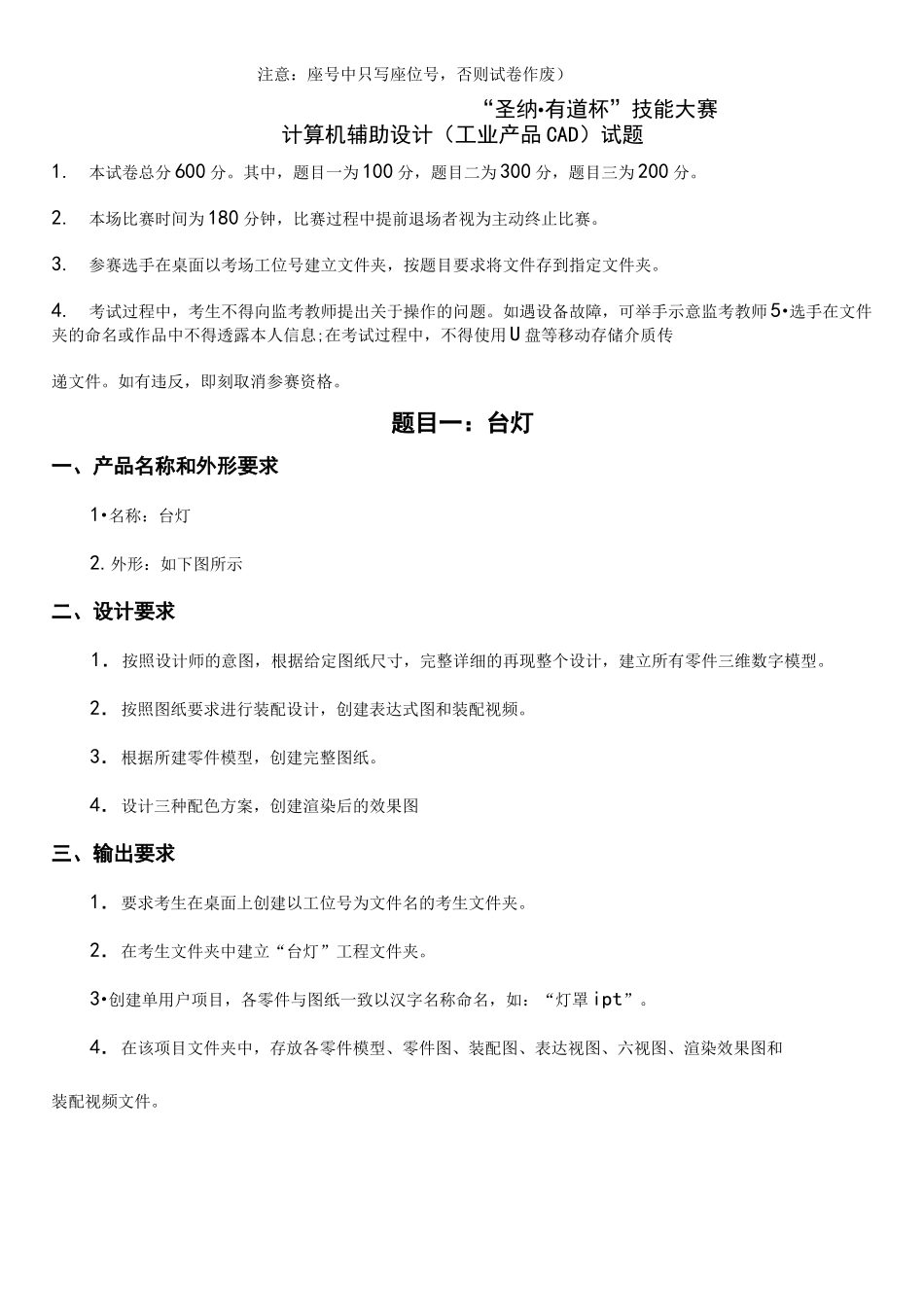

注意：座号中只写座位号，否则试卷作废）“圣纳•有道杯”技能大赛计算机辅助设计（工业产品 CAD）试题1.本试卷总分 600 分。其中，题目一为 100 分，题目二为 300 分，题目三为 200 分。2.本场比赛时间为 180 分钟，比赛过程中提前退场者视为主动终止比赛。3.参赛选手在桌面以考场工位号建立文件夹，按题目要求将文件存到指定文件夹。4.考试过程中，考生不得向监考教师提出关于操作的问题。如遇设备故障，可举手示意监考教师 5•选手在文件夹的命名或作品中不得透露本人信息;在考试过程中，不得使用 U 盘等移动存储介质传递文件。如有违反，即刻取消参赛资格。题目一：台灯一、产品名称和外形要求1•名称：台灯2.外形：如下图所示二、设计要求1．按照设计师的意图，根据给定图纸尺寸，完整详细的再现整个设计，建立所有零件三维数字模型。2．按照图纸要求进行装配设计，创建表达式图和装配视频。3．根据所建零件模型，创建完整图纸。4．设计三种配色方案，创建渲染后的效果图三、输出要求1．要求考生在桌面上创建以工位号为文件名的考生文件夹。2．在考生文件夹中建立“台灯”工程文件夹。3•创建单用户项目，各零件与图纸一致以汉字名称命名，如：“灯罩 ipt”。4．在该项目文件夹中，存放各零件模型、零件图、装配图、表达视图、六视图、渲染效果图和装配视频文件。四、模型设计草图题二：照相一、产品名称、外形和尺寸要求1•名称：照相机・2．外形：如下图所示3•尺寸要求夕卜形尺寸（长 x 宽 x 高，mm）328x222x6二、设计要求1•按照设计师的意图，根据给定图纸尺寸，完整详细的再现整个设计，建立所有零件三维数字模型。2•按照图纸要求进行装配设计，创建表达式图和装配视频。3•根据所建零件模型，创建完整图纸。4•设计三种配色方案，创建渲染后的效果图三、输出要求1•要求考生在桌面上创建以工位号为文件名的考生文件夹。2 •在考生文件夹中建立“台灯”工程文件夹。3 •创建单用户项目，各零件与图纸一致以汉字名称命名，如：“按键.ipt”。4•在该项目文件夹中，存放各零件模型、零件图、装配图、表达视图、六视图、渲染效果图和装配视频文件。四、模型设计草图见附件一、产品名称和外形要求1.名称：电话机2.外形：如下图所示3．自主创意设计要求：在电话机顶部添加结构，设计与之配合的耳塞。自主创意设计部分要求结构合理、美观，符合使用需求。二、设计要求1．按照设计师的意图，根据给定图纸尺寸，完整详细...
