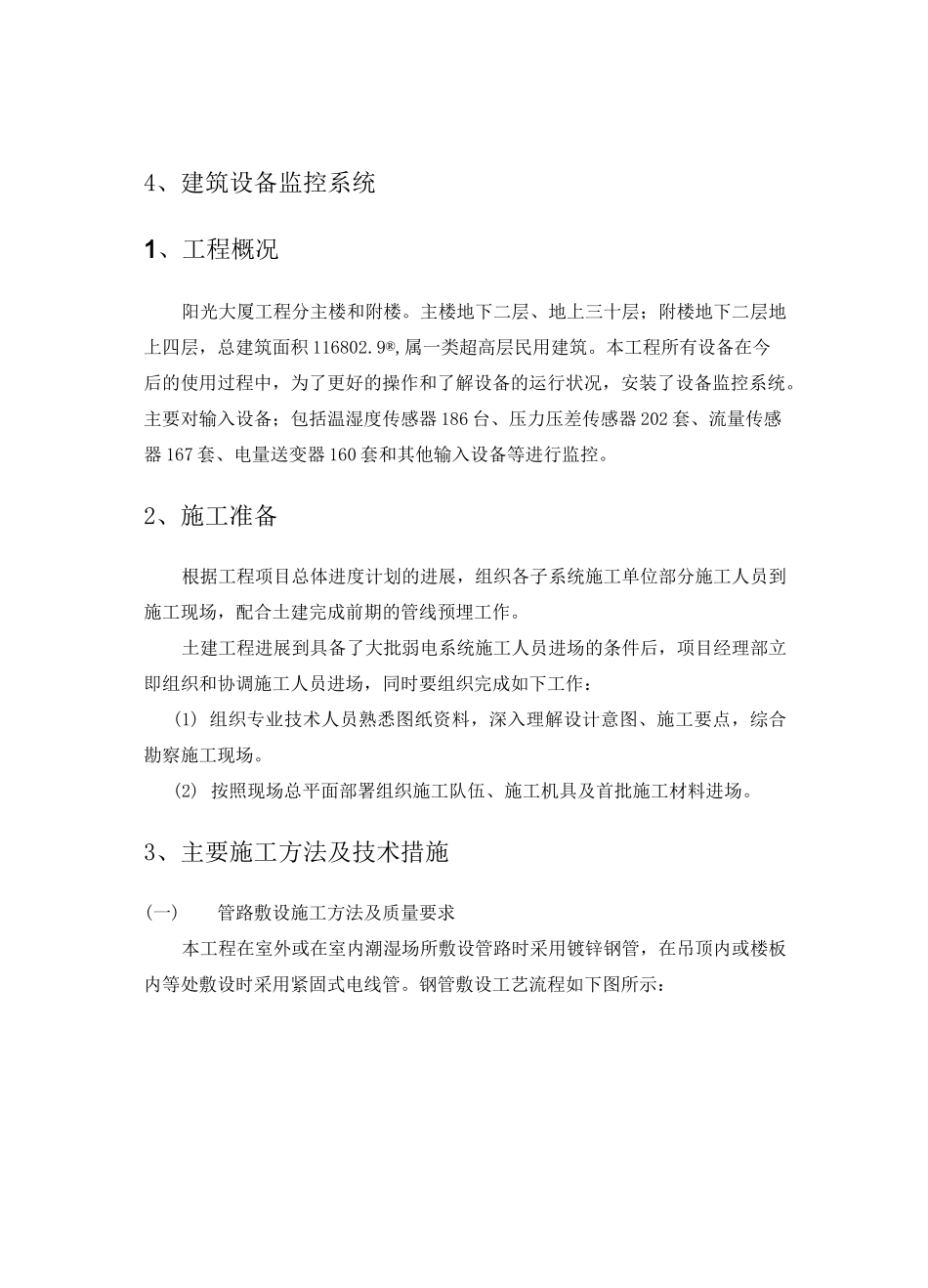

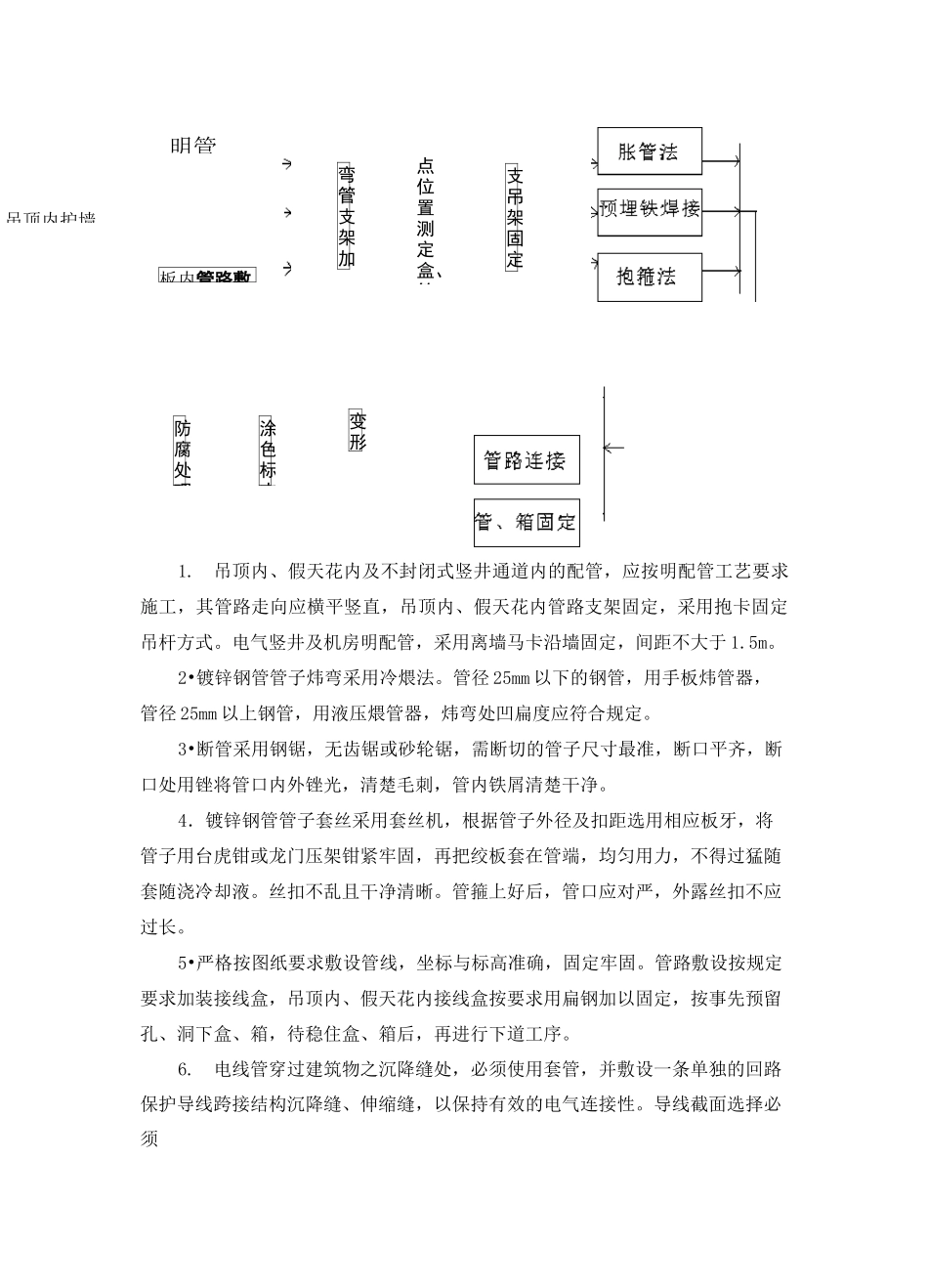

4、建筑设备监控系统1、工程概况阳光大厦工程分主楼和附楼。主楼地下二层、地上三十层；附楼地下二层地上四层，总建筑面积 116802.9®,属一类超高层民用建筑。本工程所有设备在今后的使用过程中，为了更好的操作和了解设备的运行状况，安装了设备监控系统。主要对输入设备；包括温湿度传感器 186 台、压力压差传感器 202 套、流量传感器 167 套、电量送变器 160 套和其他输入设备等进行监控。2、施工准备根据工程项目总体进度计划的进展，组织各子系统施工单位部分施工人员到施工现场，配合土建完成前期的管线预埋工作。土建工程进展到具备了大批弱电系统施工人员进场的条件后，项目经理部立即组织和协调施工人员进场，同时要组织完成如下工作：(1) 组织专业技术人员熟悉图纸资料，深入理解设计意图、施工要点，综合勘察施工现场。(2) 按照现场总平面部署组织施工队伍、施工机具及首批施工材料进场。3、主要施工方法及技术措施(一)管路敷设施工方法及质量要求本工程在室外或在室内潮湿场所敷设管路时采用镀锌钢管，在吊顶内或楼板内等处敷设时采用紧固式电线管。钢管敷设工艺流程如下图所示：明管吊顶内护墙板内管路敷弯管支架加工点位置测定盒、箱支吊架固定法防腐处理涂色标志变形缝1.吊顶内、假天花内及不封闭式竖井通道内的配管，应按明配管工艺要求施工，其管路走向应横平竖直，吊顶内、假天花内管路支架固定，采用抱卡固定吊杆方式。电气竖井及机房明配管，采用离墙马卡沿墙固定，间距不大于 1.5m。2•镀锌钢管管子炜弯采用冷煨法。管径 25mm 以下的钢管，用手板炜管器，管径 25mm 以上钢管，用液压煨管器，炜弯处凹扁度应符合规定。3•断管采用钢锯，无齿锯或砂轮锯，需断切的管子尺寸最准，断口平齐，断口处用锉将管口内外锉光，清楚毛刺，管内铁屑清楚干净。4．镀锌钢管管子套丝采用套丝机，根据管子外径及扣距选用相应板牙，将管子用台虎钳或龙门压架钳紧牢固，再把绞板套在管端，均匀用力，不得过猛随套随浇冷却液。丝扣不乱且干净清晰。管箍上好后，管口应对严，外露丝扣不应过长。5•严格按图纸要求敷设管线，坐标与标高准确，固定牢固。管路敷设按规定要求加装接线盒，吊顶内、假天花内接线盒按要求用扁钢加以固定，按事先预留孔、洞下盒、箱，待稳住盒、箱后，再进行下道工序。6.电线管穿过建筑物之沉降缝处，必须使用套管，并敷设一条单独的回路保护导线跨接结构沉降缝、伸缩缝，以保持有效的电气连接性。导线截面...
