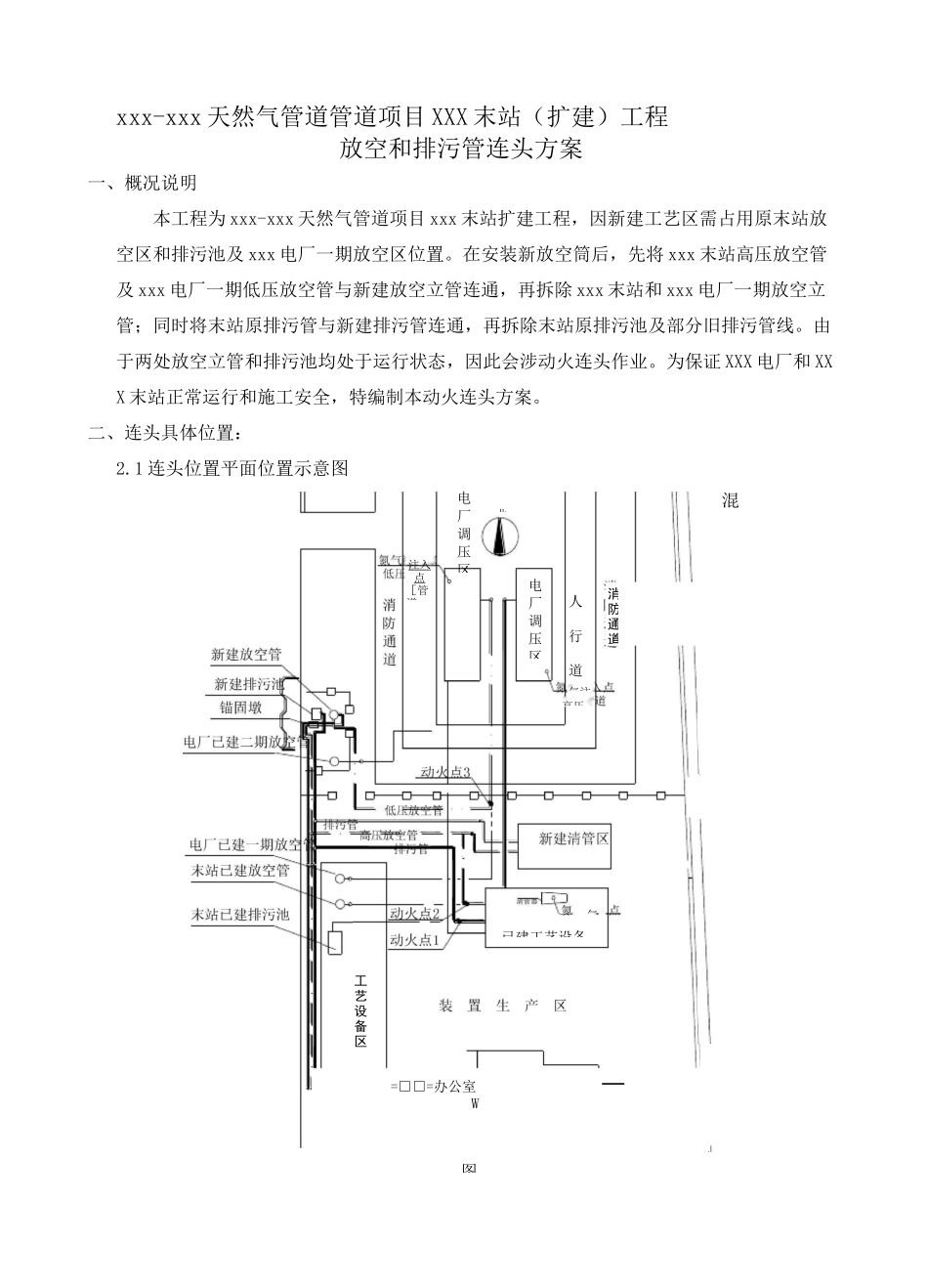

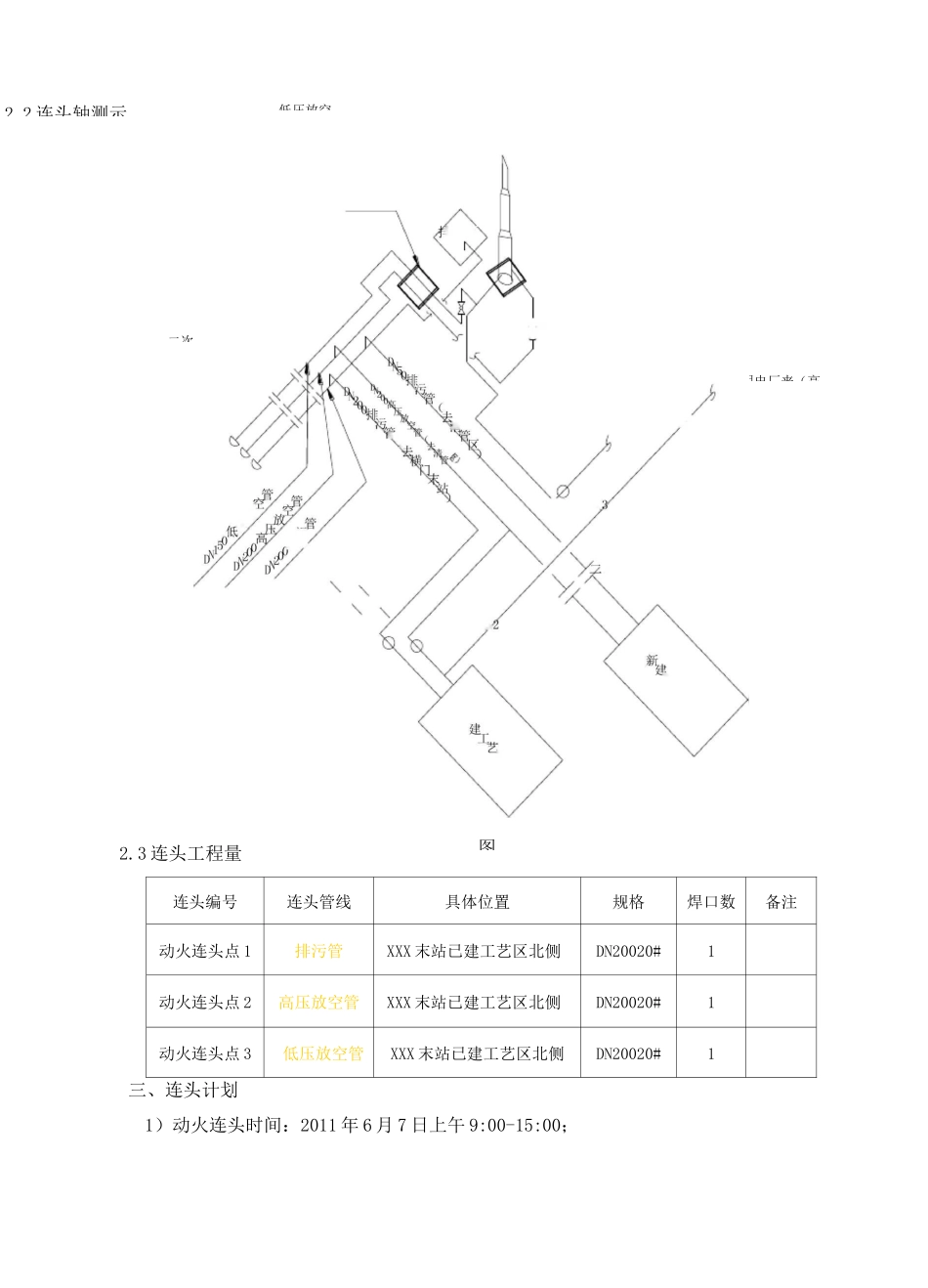

一、概况说明 2二、连头具体位置：22.1 连头位置平面位置示意图 22.2 连头轴测示图 3三、连头计划 3四、本次动火连头要点 4五、施工程序 45.1 动火连头程序 45.2 动火连头工序说明 4六、氮气置换检查控制节点 96.1 氮气置换控制流程图 96.2 氮气置换主要控制节点 9七、碰头动火作业程序 107.1 动火、置换人员配置 107.2 割管 107.3 管道对口与安装 107.4 防腐施工 10八、动火施工组织 11九..................................................................................HSE管理 129.1 现场安全防护措施 129.2 阀门内漏控制措施 139.3 动火作业信息公告 139.4 作业票办理及施工前现场确认 149.5 现场监护 149.6 放空置换的安全要求 149.7 切割连头的安全要求 149.8 作业安全分析 149.9 其他措施 17十、应急预案 17十一、施工作业风险及对策 18十二、资源配置 19.Ixxx-xxx 天然气管道管道项目 XXX 末站（扩建）工程放空和排污管连头方案一、概况说明本工程为 xxx-xxx 天然气管道项目 xxx 末站扩建工程，因新建工艺区需占用原末站放空区和排污池及 xxx 电厂一期放空区位置。在安装新放空筒后，先将 xxx 末站高压放空管及 xxx 电厂一期低压放空管与新建放空立管连通，再拆除 xxx 末站和 xxx 电厂一期放空立管；同时将末站原排污管与新建排污管连通，再拆除末站原排污池及部分旧排污管线。由于两处放空立管和排污池均处于运行状态，因此会涉动火连头作业。为保证 XXX 电厂和 XXX 末站正常运行和施工安全，特编制本动火连头方案。二、连头具体位置：2.1 连头位置平面位置示意图=□□=办公室W—，气已建工艺设备注入点［管道电厂调压区电厂调压区人行道气注高压消防通道工艺设备区图北混2.2 连头轴测示固定卡放空立低压放空二次连头点采用法兰连克高压放空从嘉明电厂来（高低压放空从嘉明电厂来（低压动火连头排次连头点采用法兰连动火连头动火连头清管图2.3 连头工程量连头编号连头管线具体位置规格焊口数备注动火连头点 1排污管XXX 末站已建工艺区北侧DN20020#1动火连头点 2高压放空管XXX 末站已建工艺区北侧DN20020#1动火连头点 3低压放空管XXX 末站已建工艺区北侧DN20020#1三、连头计划1）动火连头时间：2011 年 6 月 7 日上午 9:00-15:00；2）现场连头动火时间计划在 6 小时内完成（包括动火连头准备和焊接作业）。四、本次动火连头要点1.关闭 XXX...
