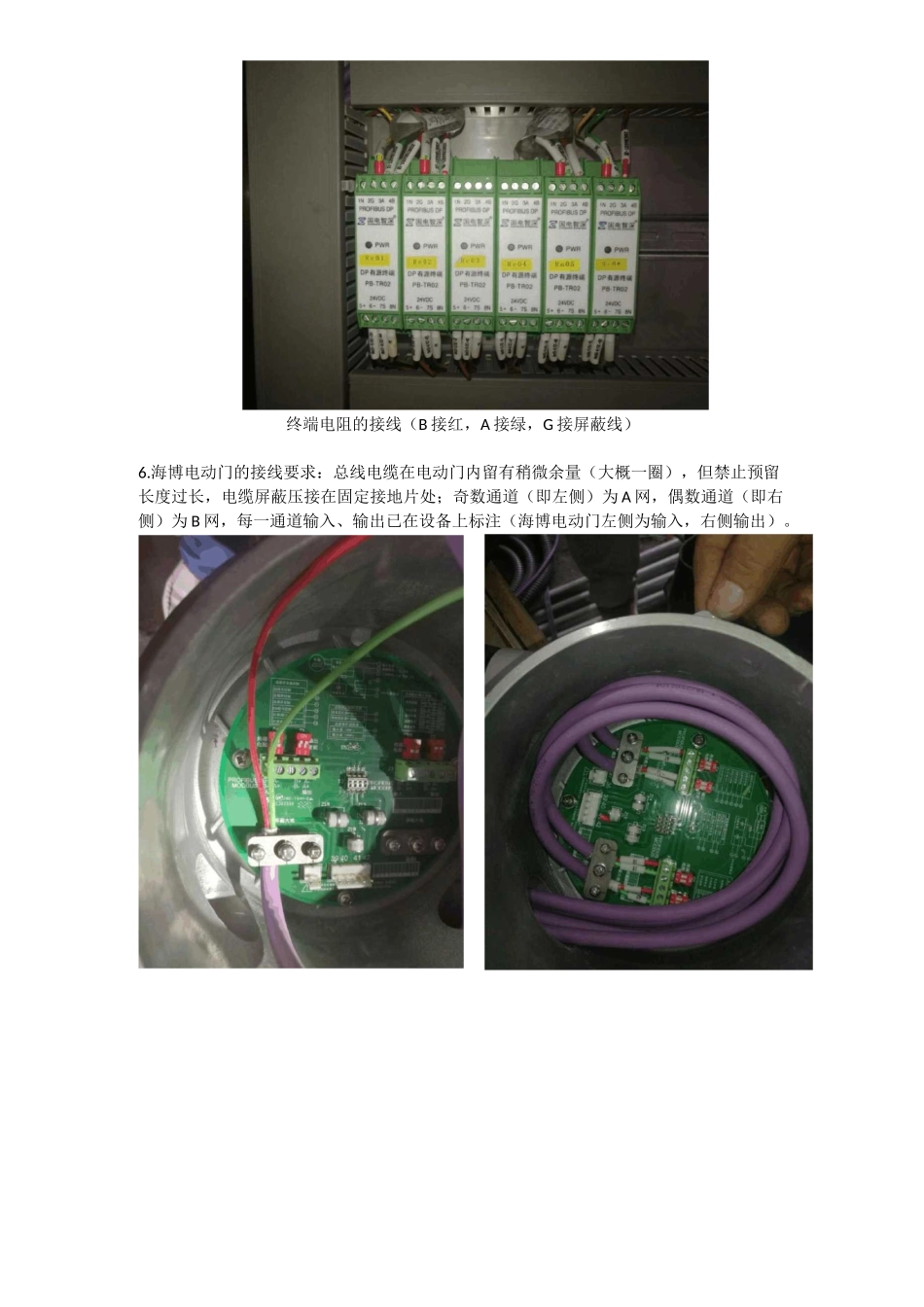

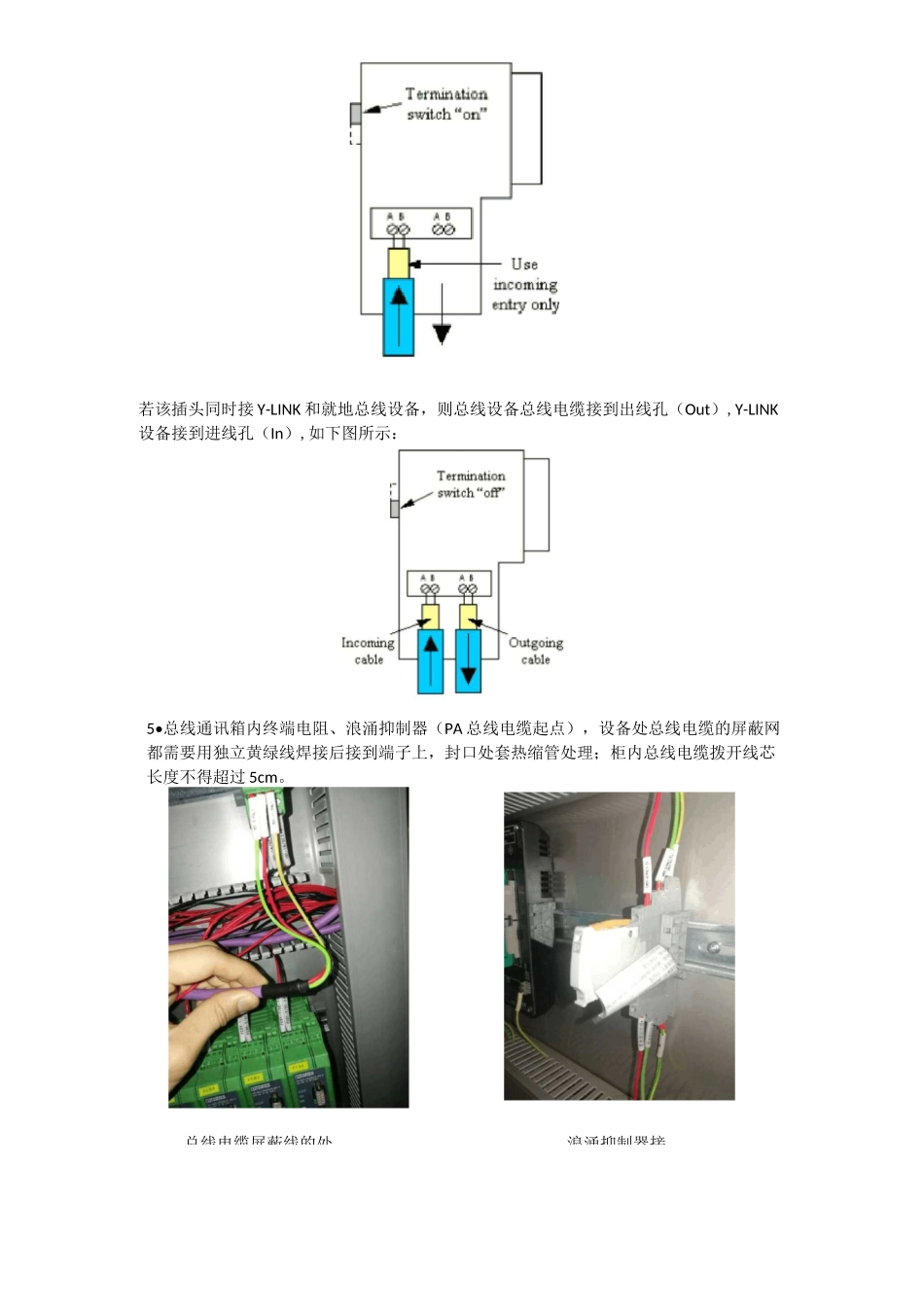

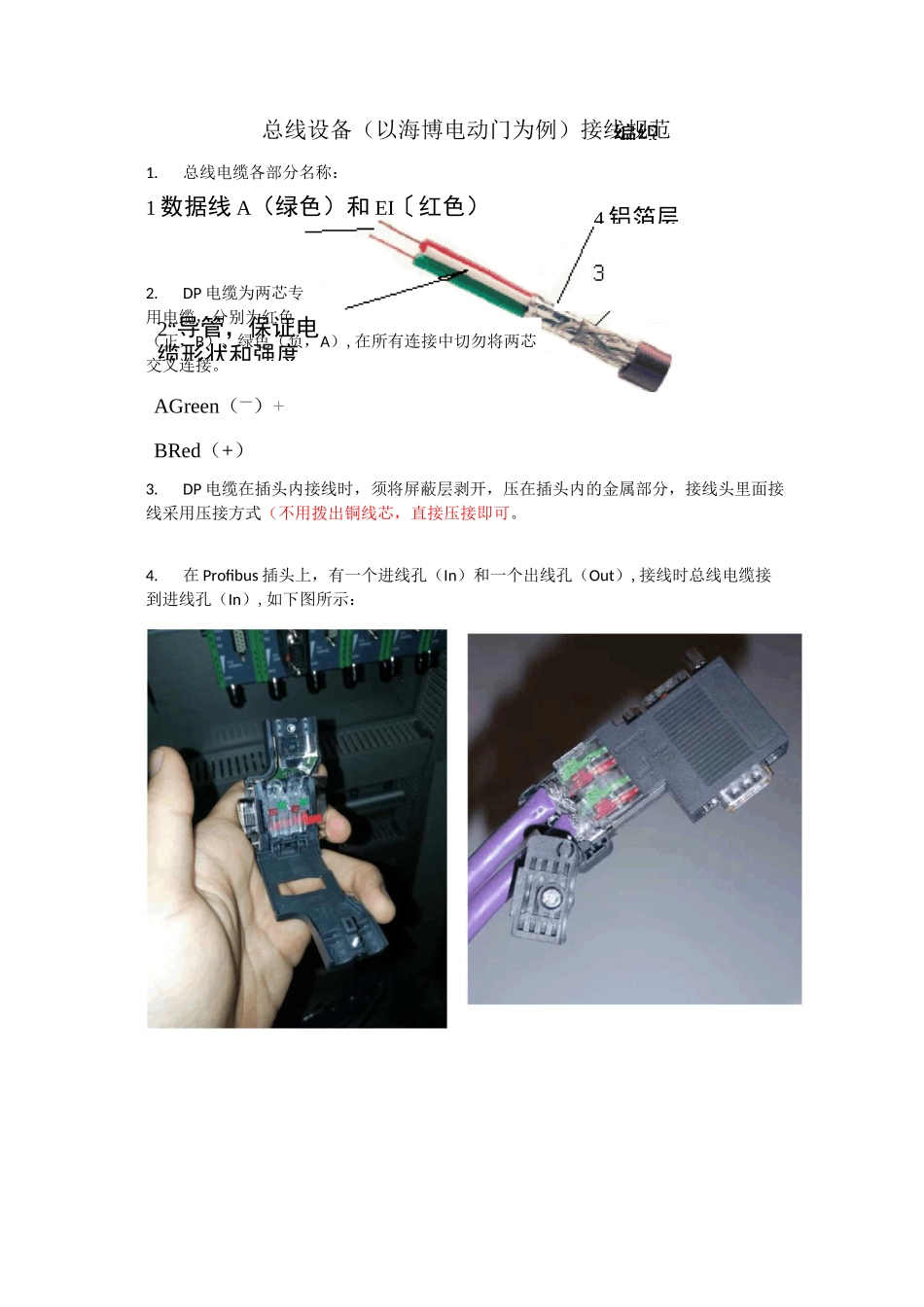

4 铝箔层2“导管，保证电缆形状和强度总线设备（以海博电动门为例）接线规范1.总线电缆各部分名称：1 数据线 A（绿色）和 EI〔红色）2.DP 电缆为两芯专用电缆，分别为红色（正，B）、绿色（负，A）,在所有连接中切勿将两芯交叉连接。AGreen（—）+BRed（+）3.DP 电缆在插头内接线时，须将屏蔽层剥开，压在插头内的金属部分，接线头里面接线采用压接方式（不用拨出铜线芯，直接压接即可。4.在 Profibus 插头上，有一个进线孔（In）和一个出线孔（Out）,接线时总线电缆接到进线孔（In）,如下图所示：编织浪涌抑制器接若该插头同时接 Y-LINK 和就地总线设备，则总线设备总线电缆接到出线孔（Out）,Y-LINK设备接到进线孔（In）,如下图所示：5•总线通讯箱内终端电阻、浪涌抑制器（PA 总线电缆起点），设备处总线电缆的屏蔽网都需要用独立黄绿线焊接后接到端子上，封口处套热缩管处理；柜内总线电缆拨开线芯长度不得超过 5cm。总线电缆屏蔽线的处终端电阻的接线（B 接红，A 接绿，G 接屏蔽线）6.海博电动门的接线要求：总线电缆在电动门内留有稍微余量（大概一圈），但禁止预留长度过长，电缆屏蔽压接在固定接地片处；奇数通道（即左侧）为 A 网，偶数通道（即右侧）为 B 网，每一通道输入、输出已在设备上标注（海博电动门左侧为输入，右侧输出）。22222222通道22222222执彳亍器接线盒接线端子终端电阻接线：通道 1：接线盒内 17 和 26短接通道 2：接线盒内 28通道 1冈#1执彳亍器接线盒接线端子滋 P 通讯模块7.罗托克二代总线接线方式网段 1 总线接线应避开电源线20——1BIN21——1AIN接地 45网段 222——2BIN24——1BOUT26——1AOUT接地必须采用原线材屏蔽层且套上热缩管做好隔离，且避开电源线23——2AIN接地 4128——2AOUT接地必须采用原线材屏蔽层且套上热缩管做好隔离，且避开电源图为设备接线示意图二代门调试期间终端电阻不用接。罗托克接线端子示意图8.PA 接线盒的接线规则：10.电缆号头(1)DP 设备内，A 网输入、输出总线号头分别注：总线电缆的屏蔽网都需要用独立黄绿线焊接后接到端子上，封口处套热缩管处理。9.变送器接线规则：“+”接红线，“-”接绿，屏蔽网接掉后悬空。A 进和 A 出，B 网同理为 B 进和 B 出；(2)PA 分线盒内，每个通道接线号头为 KKS 码且区分正负，红为+，绿为-，例如：压力变送器 KKS 码为：10PGA00CP101,则号头为 10PGA00CP101+、10PGA00CP101-；变送器或气动调门内接线号头同理。11.电缆牌格式电缆编码设备地址起点：终点：八、、・
