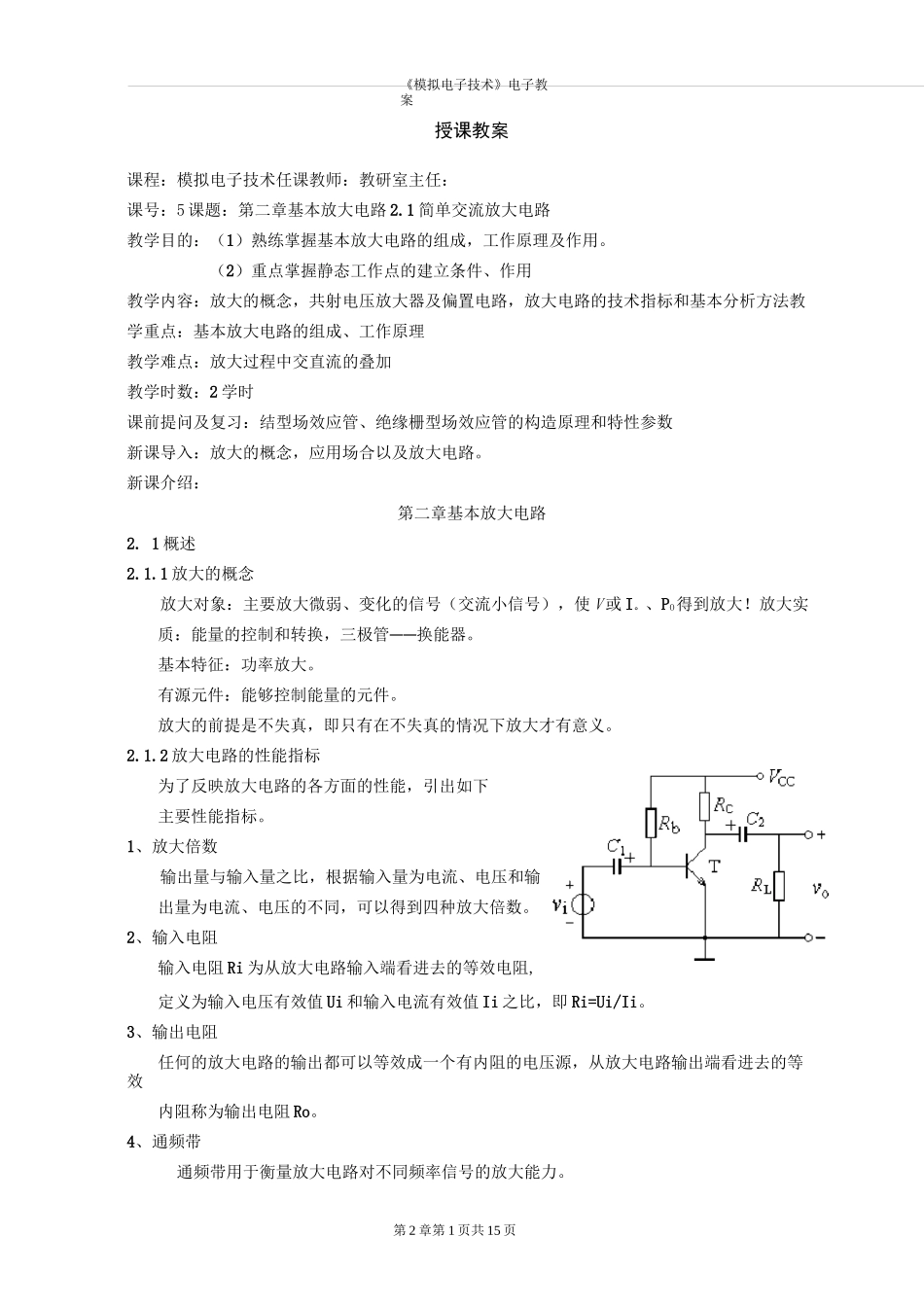

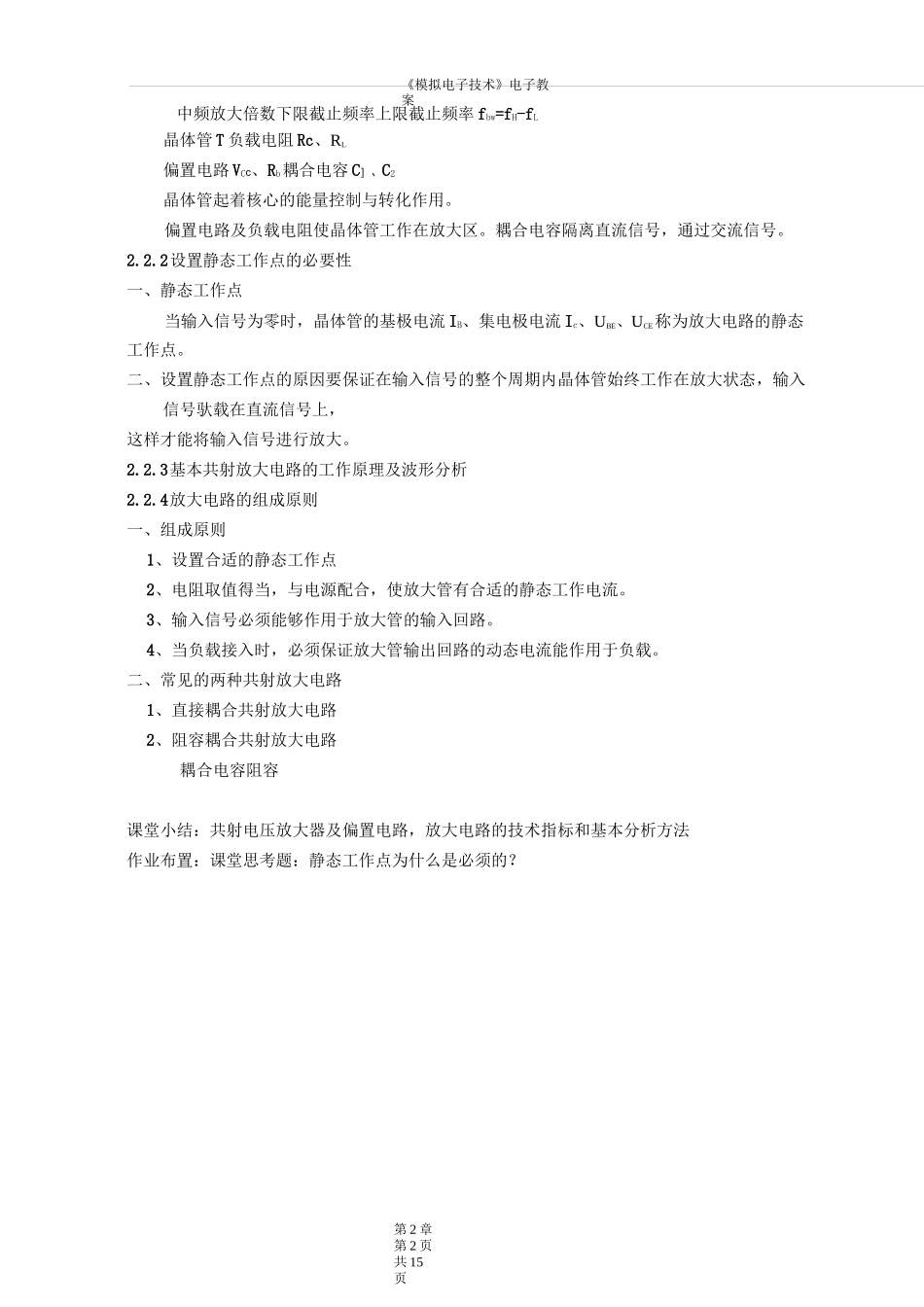

《模拟电子技术》电子教案第 2 章第 1 页共 15 页授课教案课程：模拟电子技术任课教师：教研室主任：课号：5 课题：第二章基本放大电路 2.1 简单交流放大电路教学目的：（1）熟练掌握基本放大电路的组成，工作原理及作用。（2）重点掌握静态工作点的建立条件、作用教学内容：放大的概念，共射电压放大器及偏置电路，放大电路的技术指标和基本分析方法教学重点：基本放大电路的组成、工作原理教学难点：放大过程中交直流的叠加教学时数：2 学时课前提问及复习：结型场效应管、绝缘栅型场效应管的构造原理和特性参数新课导入：放大的概念，应用场合以及放大电路。新课介绍：第二章基本放大电路2. 1 概述2.1.1 放大的概念放大对象：主要放大微弱、变化的信号（交流小信号），使 V 或 I。、PO得到放大！放大实质：能量的控制和转换，三极管一一换能器。基本特征：功率放大。有源元件：能够控制能量的元件。放大的前提是不失真，即只有在不失真的情况下放大才有意义。2.1.2 放大电路的性能指标为了反映放大电路的各方面的性能，引出如下主要性能指标。1、放大倍数输出量与输入量之比，根据输入量为电流、电压和输出量为电流、电压的不同，可以得到四种放大倍数。2、输入电阻输入电阻 Ri 为从放大电路输入端看进去的等效电阻,定义为输入电压有效值 Ui 和输入电流有效值 Ii 之比，即 Ri=Ui/Ii。3、输出电阻任何的放大电路的输出都可以等效成一个有内阻的电压源，从放大电路输出端看进去的等效内阻称为输出电阻 Ro。4、通频带通频带用于衡量放大电路对不同频率信号的放大能力。《模拟电子技术》电子教案第 2 章第 2 页共 15页中频放大倍数下限截止频率上限截止频率 fbw=fH-fL晶体管 T 负载电阻 Rc、RL偏置电路 VCc、Rb耦合电容 C］、C2晶体管起着核心的能量控制与转化作用。偏置电路及负载电阻使晶体管工作在放大区。耦合电容隔离直流信号，通过交流信号。2.2.2设置静态工作点的必要性一、静态工作点当输入信号为零时，晶体管的基极电流 IB、集电极电流 Ic、UBE、UCE称为放大电路的静态工作点。二、设置静态工作点的原因要保证在输入信号的整个周期内晶体管始终工作在放大状态，输入信号驮载在直流信号上，这样才能将输入信号进行放大。2.2.3基本共射放大电路的工作原理及波形分析2.2.4放大电路的组成原则一、组成原则1、设置合适的静态工作点2、电阻取值得当，与电源配合，使放大管有合适的静态工作电流。3、输入信...
