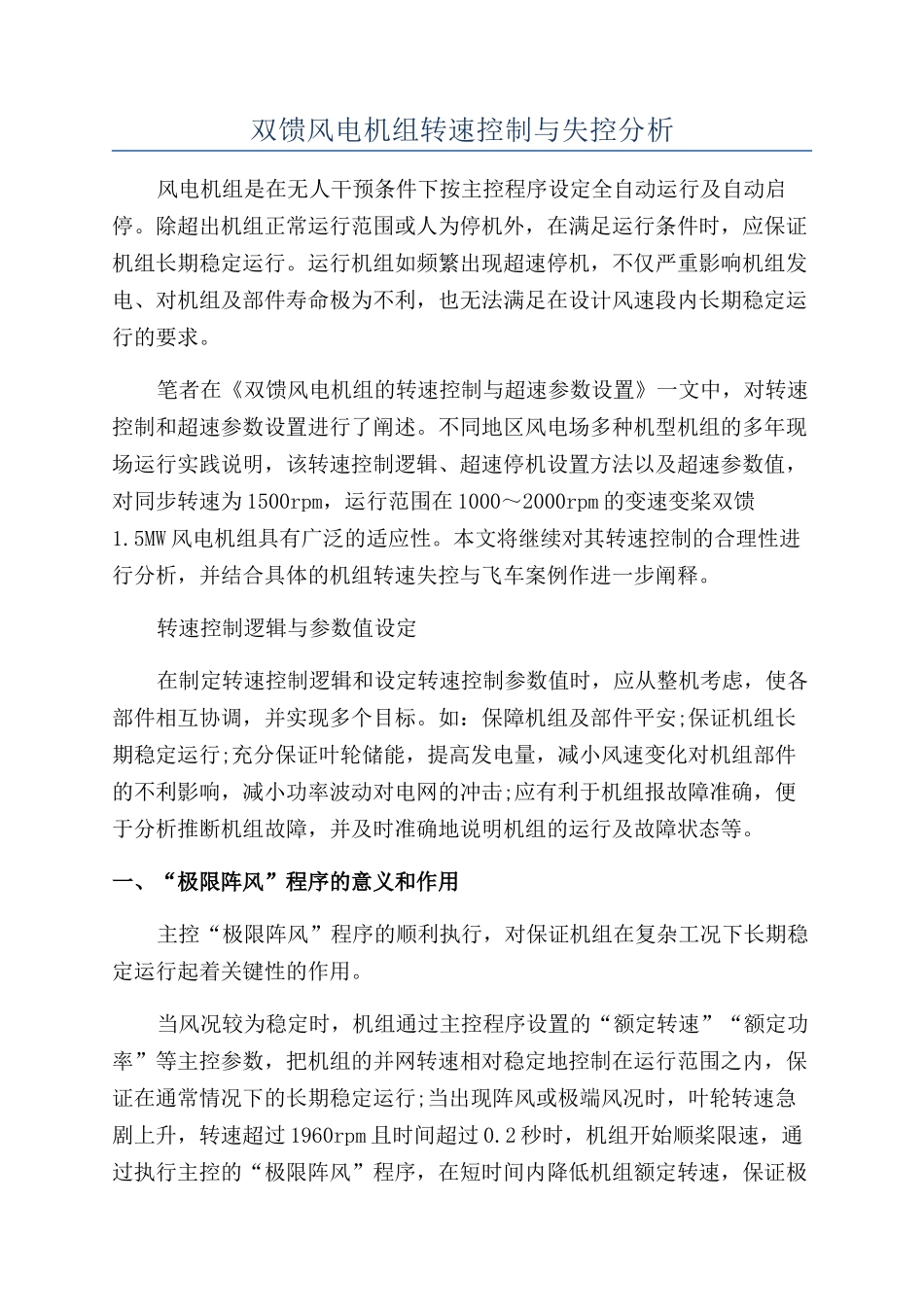

双馈风电机组转速控制与失控分析VIP专享

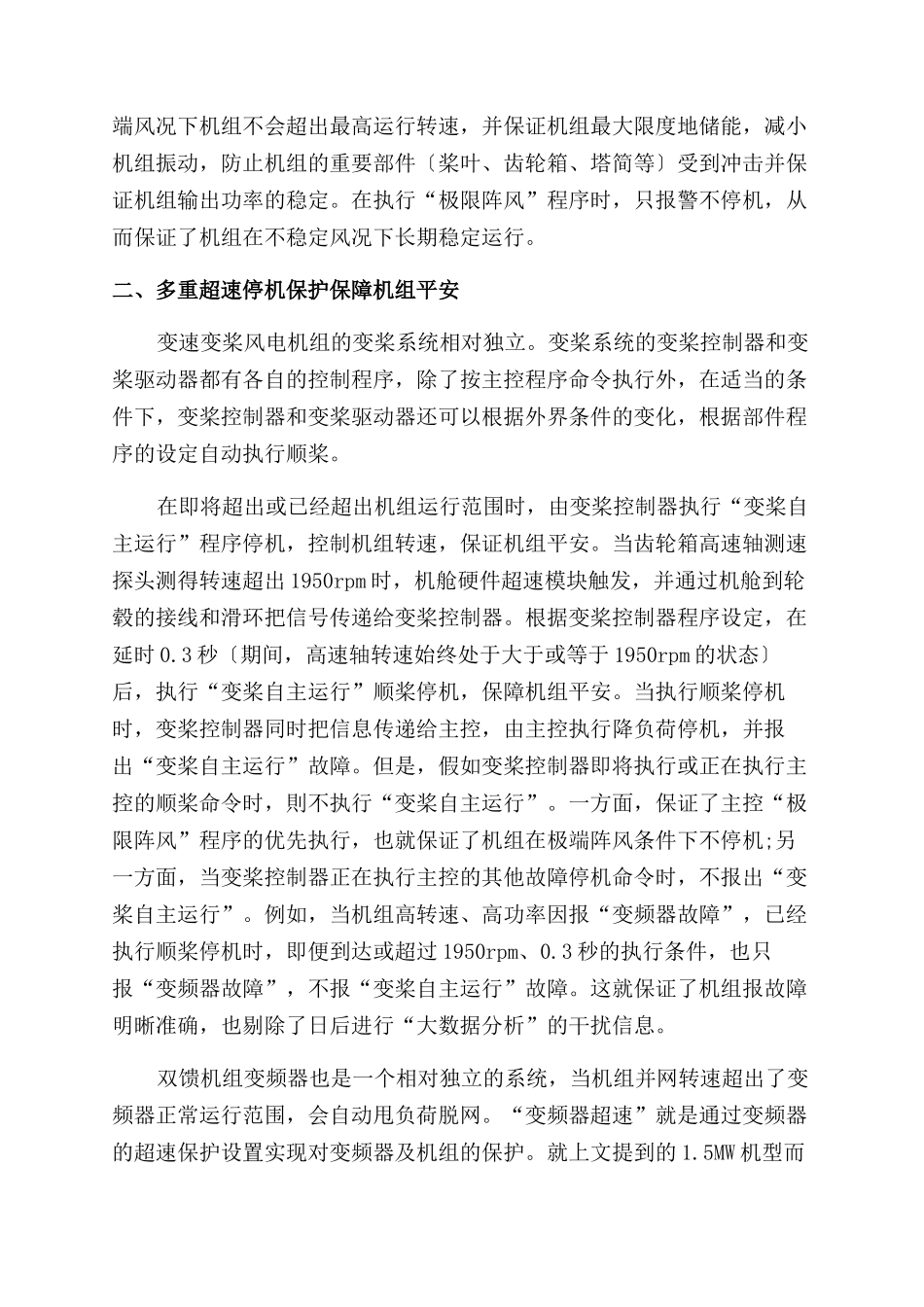

双馈风电机组转速控制与失控分析风电机组是在无人干预条件下按主控程序设定全自动运行及自动启停。除超出机组正常运行范围或人为停机外，在满足运行条件时，应保证机组长期稳定运行。运行机组如频繁出现超速停机，不仅严重影响机组发电、对机组及部件寿命极为不利，也无法满足在设计风速段内长期稳定运行的要求。笔者在《双馈风电机组的转速控制与超速参数设置》一文中，对转速控制和超速参数设置进行了阐述。不同地区风电场多种机型机组的多年现场运行实践说明，该转速控制逻辑、超速停机设置方法以及超速参数值，对同步转速为 1500rpm，运行范围在 1000～2000rpm 的变速变桨双馈1.5MW 风电机组具有广泛的适应性。本文将继续对其转速控制的合理性进行分析，并结合具体的机组转速失控与飞车案例作进一步阐释。转速控制逻辑与参数值设定在制定转速控制逻辑和设定转速控制参数值时，应从整机考虑，使各部件相互协调，并实现多个目标。如：保障机组及部件平安;保证机组长期稳定运行;充分保证叶轮储能，提高发电量，减小风速变化对机组部件的不利影响，减小功率波动对电网的冲击;应有利于机组报故障准确，便于分析推断机组故障，并及时准确地说明机组的运行及故障状态等。一、“极限阵风”程序的意义和作用主控“极限阵风”程序的顺利执行，对保证机组在复杂工况下长期稳定运行起着关键性的作用。当风况较为稳定时，机组通过主控程序设置的“额定转速”“额定功率”等主控参数，把机组的并网转速相对稳定地控制在运行范围之内，保证在通常情况下的长期稳定运行;当出现阵风或极端风况时，叶轮转速急剧上升，转速超过 1960rpm 且时间超过 0.2 秒时，机组开始顺桨限速，通过执行主控的“极限阵风”程序，在短时间内降低机组额定转速，保证极端风况下机组不会超出最高运行转速，并保证机组最大限度地储能，减小机组振动，防止机组的重要部件〔桨叶、齿轮箱、塔简等〕受到冲击并保证机组输出功率的稳定。在执行“极限阵风”程序时，只报警不停机，从而保证了机组在不稳定风况下长期稳定运行。二、多重超速停机保护保障机组平安变速变桨风电机组的变桨系统相对独立。变桨系统的变桨控制器和变桨驱动器都有各自的控制程序，除了按主控程序命令执行外，在适当的条件下，变桨控制器和变桨驱动器还可以根据外界条件的变化，根据部件程序的设定自动执行顺桨。在即将超出或已经超出机组运行范围时，由变桨控制器执行“变桨自主运行”程序停机，控制机组转速...
