土石坝毕业设计

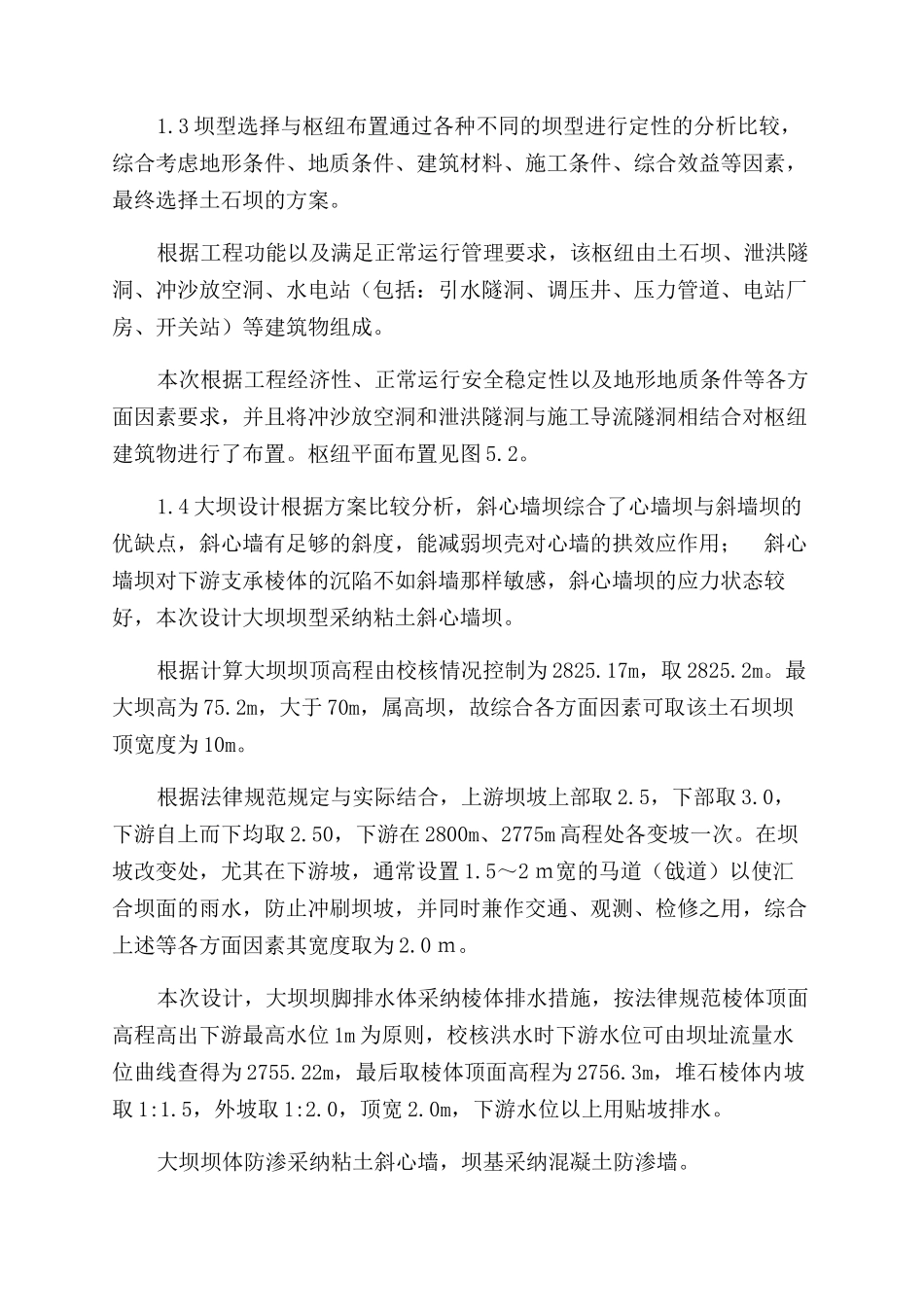

土石坝毕业设计工程提要 E 江水利枢纽系防洪、发电、灌溉、渔业等综合利用的水利工程，该水利枢纽工程由土石坝、泄洪隧洞、冲沙放空洞、引水隧洞、发电站等建筑物组成。该工程建成以后，可减轻洪水对下游城镇、厂矿和农村的威胁，根据下游防洪要求，设计洪水时最大下泄流量限制为 900，本次经调洪计算100 年一遇设计洪水时，下泄洪峰流量为 672.6。原 100 年一遇设计洪峰流量为 1680，水库消减洪峰流量 1007.4； 其发电站装机为 3 某8000kw，共 2.4 某 104kw； 建成水库增加保灌面积 10 万亩，正常蓄水位时，水库面积为 17.70km2，为进展养殖制造了有利条件。综上该工程建成后发挥效益显著。1.1 工程等别及建筑物级别根据 SDJ12-1978《水利水电枢纽工程等级划分设计标准（山区，丘陵区部分）》之规定，水利水电枢纽工程根据其工程规模﹑效益及在国民经济中的重要性划分为五类，综合考虑水库的总库容、防洪库容、灌溉面积、电站的装机容量等，工程规模由库容决定，由于该工程正常蓄水位为 2821.4m，库容约为 3.85 亿 m3，估量校核情况下的库容不会超过 10 亿 m3，故根据标准（SDJ12-1978），该工程等别为二等，工程规模属于大（2）型，主要建筑物为 2 级，次要建筑物为 3级，临时性建筑物级别为 4 级。1.2 洪水调节计算该工程主要建筑物级别为 2 级，根据《防洪标准》（GB50201-94）规定 2 级建筑物土坝堆石坝的防洪标准采纳 100 年一遇设计，2000 年一遇校核，水电站厂房防洪标准采纳 50 年一遇设计，500 年一遇校核。临时性建筑物防洪标准采纳 20 年一遇标准。根据选定的方案调洪演算的设计洪水位 2822.60m，校核洪水位2823.58m，设计泄洪流量 672.6m3/,校核泄洪流量 753.7m3/。1.3 坝型选择与枢纽布置通过各种不同的坝型进行定性的分析比较，综合考虑地形条件、地质条件、建筑材料、施工条件、综合效益等因素，最终选择土石坝的方案。根据工程功能以及满足正常运行管理要求，该枢纽由土石坝、泄洪隧洞、冲沙放空洞、水电站（包括：引水隧洞、调压井、压力管道、电站厂房、开关站）等建筑物组成。本次根据工程经济性、正常运行安全稳定性以及地形地质条件等各方面因素要求，并且将冲沙放空洞和泄洪隧洞与施工导流隧洞相结合对枢纽建筑物进行了布置。枢纽平面布置见图 5.2。1.4 大坝设计根据方案比较分析，斜心墙坝综合了心墙坝与斜墙坝的优缺点，斜心墙有足够的斜度，能减弱坝壳对心墙的拱效...
