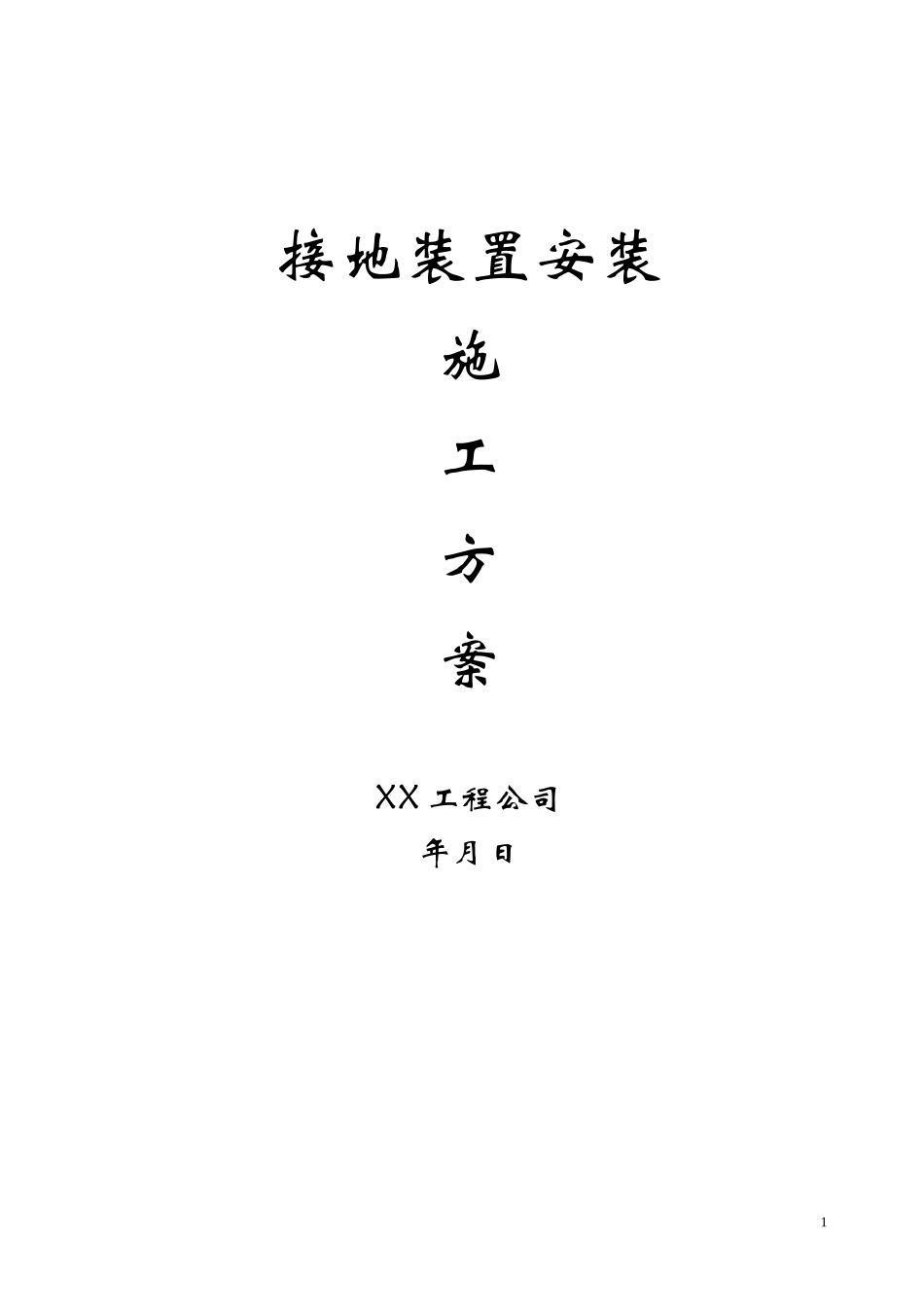

接地装置安装施工方案XX工程公司年月日1一、工程内容及工程量本作业为电厂新建工程（2*600MW机组）#1机组全厂接地装置安装工程。其中包括#1机汽机房的避雷针及引下线和接地；#1机汽机房的接地干线，电气设备、管道和钢结构接地；#1机主厂房A列外变压器场地的接地干线，电气设备和钢结构接地；#1炉锅炉房及炉本体的接地干线，电气设备、管道和钢结构接地；#1炉引风机间的接地干线电气设备、管道和钢结构接地；#1炉除尘器本体的接地干线，电气设备、管道和钢结构接地；#1炉灰渣仓的接地干线，电气设备、管道和钢结构接地；干灰库引下线和接。电气设备、管道和钢结构的接地。二、编制依据与相关文件2.1《电力建设施工及验收技术规范》2.2《火电施工质量检验及评定标准》2.3《电力建设安全工作规程》火力发电厂部分2.4《电力建设安全健康与环境管理工作规定》2.5接地相关图纸及资料三、作业进度、劳动力安排3.1作业进度本工程开工日期为2006年08月15日，完工为2008年02月01日。#1汽机厂房接地2006.08.15～2006.09.31#1A列外变压器场地接地2007.04.01～2007.10.31#1锅炉接地2006.08.25～2006.09.31#1炉引风机接地2006.10.01～2007.03.31#1炉灰渣仓接地2007.11.01～2007.12.31干灰库接地2007.07.01～2007.07.31以上具体工期还要根据现场土建施工的具体情况而更改。3.2劳动力安排班长、技术员、安全员、质检员各1人，焊工——2人，电工——6人，力工——4人。3.3作业机械、工具、仪器、仪表的要求：2无齿锯1台角向砂轮2把台钻1台电工工具4套卷尺4把大锤2把手锤3把板车（8T）1台四、作业的准备工作及条件4.1作业人员的资质要求：4.1.1所有施工人员必须经过三级安全考试并合格。4.1.2所有施工人员必须经过体检合格方可施工作业。4.1.3特殊工种必须持证上岗。4.1.4作业组长要有安装过主厂房防雷接地的经验,工作认真负责,并能组织好本组人员完成所承担的作业任务。4.1.5组员要有一定的电气安装经验,听从指挥,积极肯干。4.2作业机械、工具、仪器、仪表要求：4.2.1电焊机.冲击钻等电动工具性能稳定,能满足现场使用。4.2.2仪器、仪表等要经校验合格,并在有效期内使用。4.3作业技术交底的安排4.3.1图纸交底：就所到的图纸对施工人员进行讲解,各部分接地的位置及要求,安装方法及注意事项,使作业人员能看懂图纸。4.3.2现场交底：按照施工图在现场讲解接地线的走向，安装方法及步骤。4.3.3对于变更的图纸要及时通知施工人员,并特别交代变更内容,变更后的安装方法。4.3.4坚决做到先交底，后施工的程序。对于不参加交底的施工的人员坚决不允许参加该项目的施工。4.4作业材料、半成品的质量要求4.4.1作业材料、半成品的材质和型号、规格均要与图纸中设计相一致,并能满足现场实际使用。4.4.2作业材料、半成品均要有出厂合格证,并经现场验收、检验合格后方可使用。4.5作业环境的质量要求4.5.1土建基础施工完毕并交付使用,现场清洁。4.5.2具有满足现场施工时使用的临时电源。4.5.3尽可能避免交叉作业。3五、施工方法、步骤及作业程序本工程采用接地线为热镀锌扁钢.镀锌瓦斯。在施工时要积极配合土建基础及回填进度进行施工。5.1施工准备5.1.1准备好施工时所用的工具,如电焊机.冲击钻等。5.1.2准备好一个校正接地热镀锌扁钢.镀锌瓦斯的平台,平台可以用枕木在平整的场地搭设。5.2屋外接地干线安装：5.2.1敷设完的接地干线在焊接处要做好防腐处理。5.2.2接地网的外缘应闭合。5.2.3敷设的接地网完成后,要进行检查,然后回填,回填土要分层夯实。5.3主厂房屋内接地安装：5.3.1主厂房屋内接地干线在敷设前要根据图中要求尺寸划出接地干线敷设时经过的路径。5.3.2铜排安装用的绝缘子安装距离为1.2～1.3米。5.3.3行车轨道接地为沿轨道敷设，隔约20米焊接一次，轨道两端引至地网。5.3.4铜排敷设至大门处须穿埋管在－1米通过。5.3.5每层接地网敷设完后,都要在图中所示位置做好上下两处连接。5.3.6敷设完的接地网要在焊接处做好防腐处理。5.4焊接方法如下：(1)用毛刷、钢丝刷、破布等清理焊接部分，不得有杂物、油脂、积灰。(2)接地线处理干净后，用干燥后的焊条焊接。（3）焊接后焊接部分做好防腐处理六、作业的质量要求...
