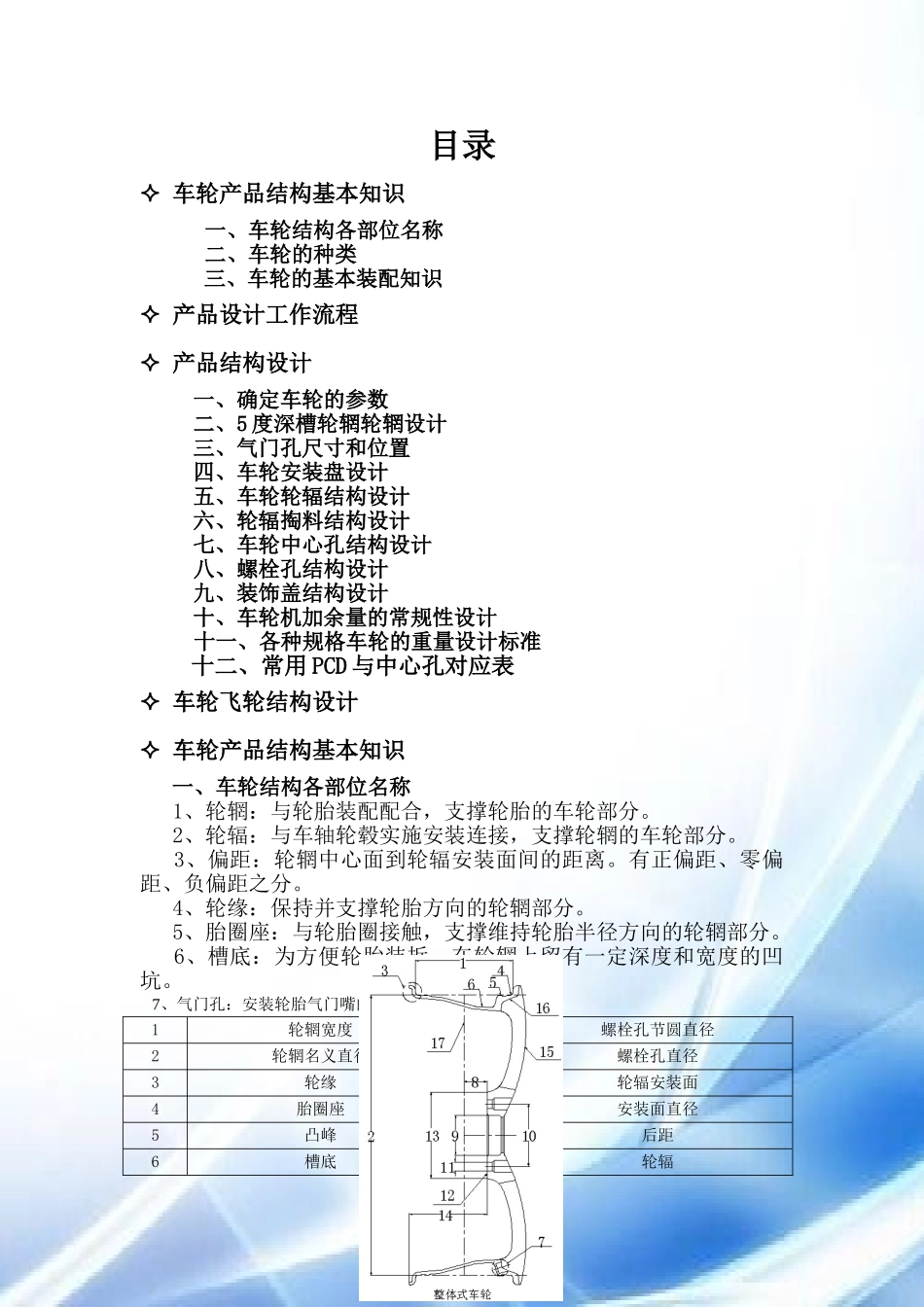

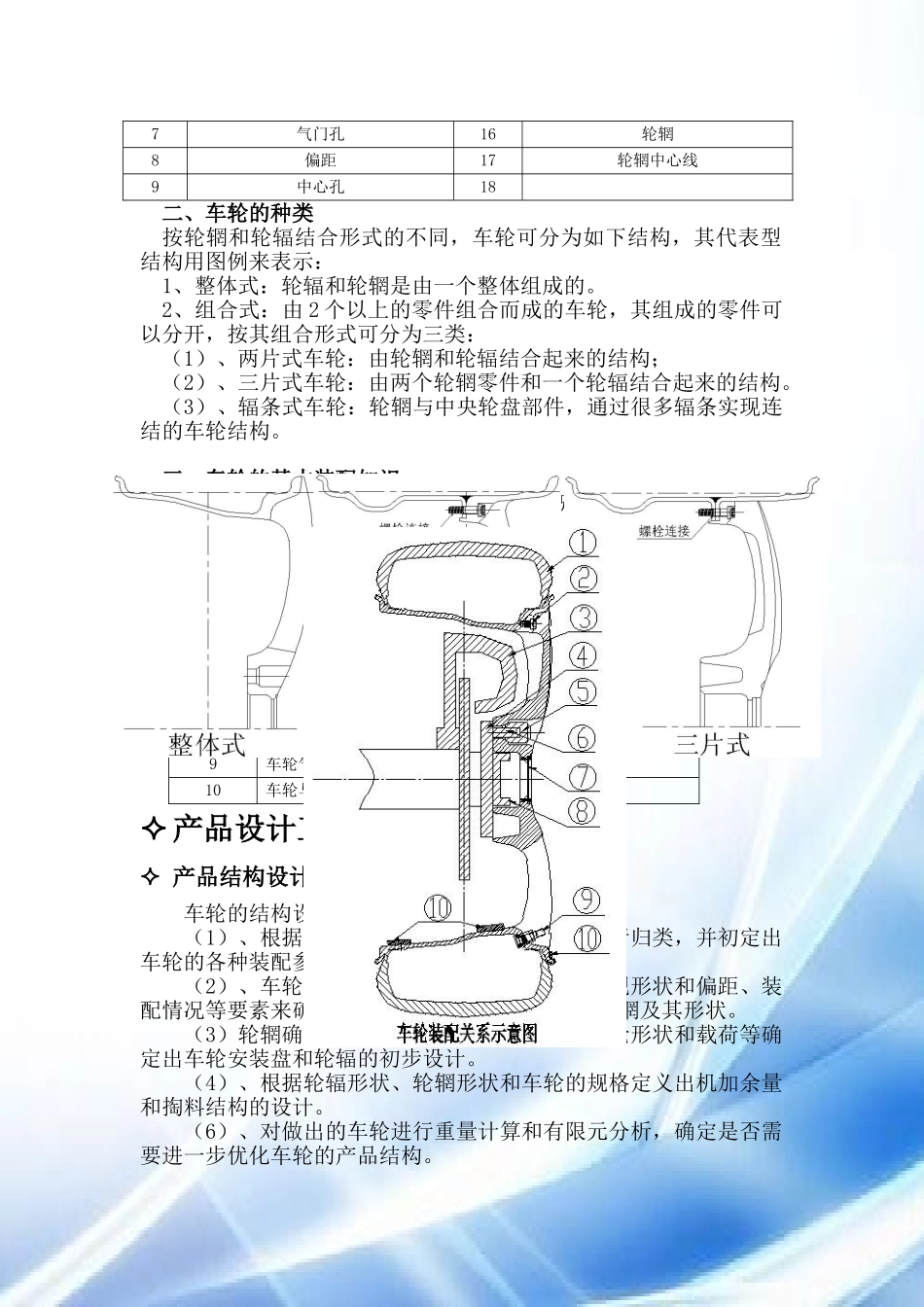

目录车轮产品结构基本知识一、车轮结构各部位名称二、车轮的种类三、车轮的基本装配知识产品设计工作流程产品结构设计一、确定车轮的参数二、5度深槽轮辋轮辋设计三、气门孔尺寸和位置四、车轮安装盘设计五、车轮轮辐结构设计六、轮辐掏料结构设计七、车轮中心孔结构设计八、螺栓孔结构设计九、装饰盖结构设计十、车轮机加余量的常规性设计十一、各种规格车轮的重量设计标准十二、常用PCD与中心孔对应表车轮飞轮结构设计车轮产品结构基本知识一、车轮结构各部位名称1、轮辋：与轮胎装配配合，支撑轮胎的车轮部分。2、轮辐：与车轴轮毂实施安装连接，支撑轮辋的车轮部分。3、偏距：轮辋中心面到轮辐安装面间的距离。有正偏距、零偏距、负偏距之分。4、轮缘：保持并支撑轮胎方向的轮辋部分。5、胎圈座：与轮胎圈接触，支撑维持轮胎半径方向的轮辋部分。6、槽底：为方便轮胎装拆，在轮辋上留有一定深度和宽度的凹坑。7、气门孔：安装轮胎气门嘴的孔。1轮辋宽度10螺栓孔节圆直径2轮辋名义直径11螺栓孔直径3轮缘12轮辐安装面4胎圈座13安装面直径5凸峰14后距6槽底15轮辐7气门孔16轮辋8偏距17轮辋中心线9中心孔18二、车轮的种类按轮辋和轮辐结合形式的不同，车轮可分为如下结构，其代表型结构用图例来表示：1、整体式：轮辐和轮辋是由一个整体组成的。2、组合式：由2个以上的零件组合而成的车轮，其组成的零件可以分开，按其组合形式可分为三类：（1）、两片式车轮：由轮辋和轮辐结合起来的结构；（2）、三片式车轮：由两个轮辋零件和一个轮辐结合起来的结构。（3）、辐条式车轮：轮辋与中央轮盘部件，通过很多辐条实现连结的车轮结构。三、车轮的基本装配知识车轮的有关装配主要有以下的几种装配情况：1车轮轮辋与轮胎之间的装配2车轮与装饰钉之间的装配3车轮与刹车钳之间的装配4车轮安装面与车轴之间的装配5车轮螺栓孔与螺母之间的装配6车轮螺栓孔与车轴之间的装配7车轮与装饰盖之间的装配8车轮中心孔与车轴之间的装配9车轮气门孔与气门嘴之间的装配10车轮与平衡块之间的装配产品设计工作流程产品结构设计车轮的结构设计的基本步骤：（1）、根据车轮的装车情况对设计的车轮进行归类，并初定出车轮的各种装配参数。（2）、车轮装配参数确定后，根据车轮的外观形状和偏距、装配情况等要素来确定车轮选用正向轮辋还是反向轮辋及其形状。（3）轮辋确定后就可以根据装车的要求、车轮形状和载荷等确定出车轮安装盘和轮辐的初步设计。（4）、根据轮辐形状、轮辋形状和车轮的规格定义出机加余量和掏料结构的设计。（6）、对做出的车轮进行重量计算和有限元分析，确定是否需要进一步优化车轮的产品结构。（7）、如果重量计算和有限元分析合理，即可完成车轮的结构设计并输出工程图纸，如果不合理则重复上面步骤进行更改。一、确定车轮的参数1、一般在设计的初期，客户会提供设计新开发车轮的一些装车要求，如车轮的PCD、偏距、规格、装车情况等信息。如果客户输入不清晰，根据设计的车轮是用于轿车还是卡车（或SUV）我们可以大概设定出这个车轮的装配参数，见下表：车型常用规格常用PCD范围常用偏距范围安装盘直径轿车20X8.54/5X100~120.6530～50mm150～155mm（按上面定义的安装盘直径设计）18X7.517X7.0SUV/卡车20X9.05/6X127~139.70～30mm170～175mm（按上面定义的安装盘直径设计）22X9.524X10比如我们要设计一个用于轿车的车轮，根据上面的表我们选用这个车轮的装配参数如下：规格：20X8.5；偏距：45mm；PCD范围：5X114.3～5X120.65；安装盘直径：155mm。2、装车载荷的确定由于国家地域的差异，为不同地区设计的车轮载荷也不一样，一般设计时按客户提供的参数来决定。比如为北美设计的车轮，设计的载荷可按照下表来大致确定：PCD范围设计载荷（LBS）PCD<5X120.65时16005X120.656X139.72100~2200PCD>8X165.13100~3200二、5度深槽轮辋轮辋设计(参考各国的轮辋标准)1、轮辋直径（J型轮辋）A、16英寸及其以下：名义直径减去0.8mm（0.032In）；B、17英寸及其以上：名义直径加上4.8mm（0.188In）。轮辋轮廓种类轮辋名称（in）名义直径（mm）5度深槽轮辋10253.21230413329.414354....
