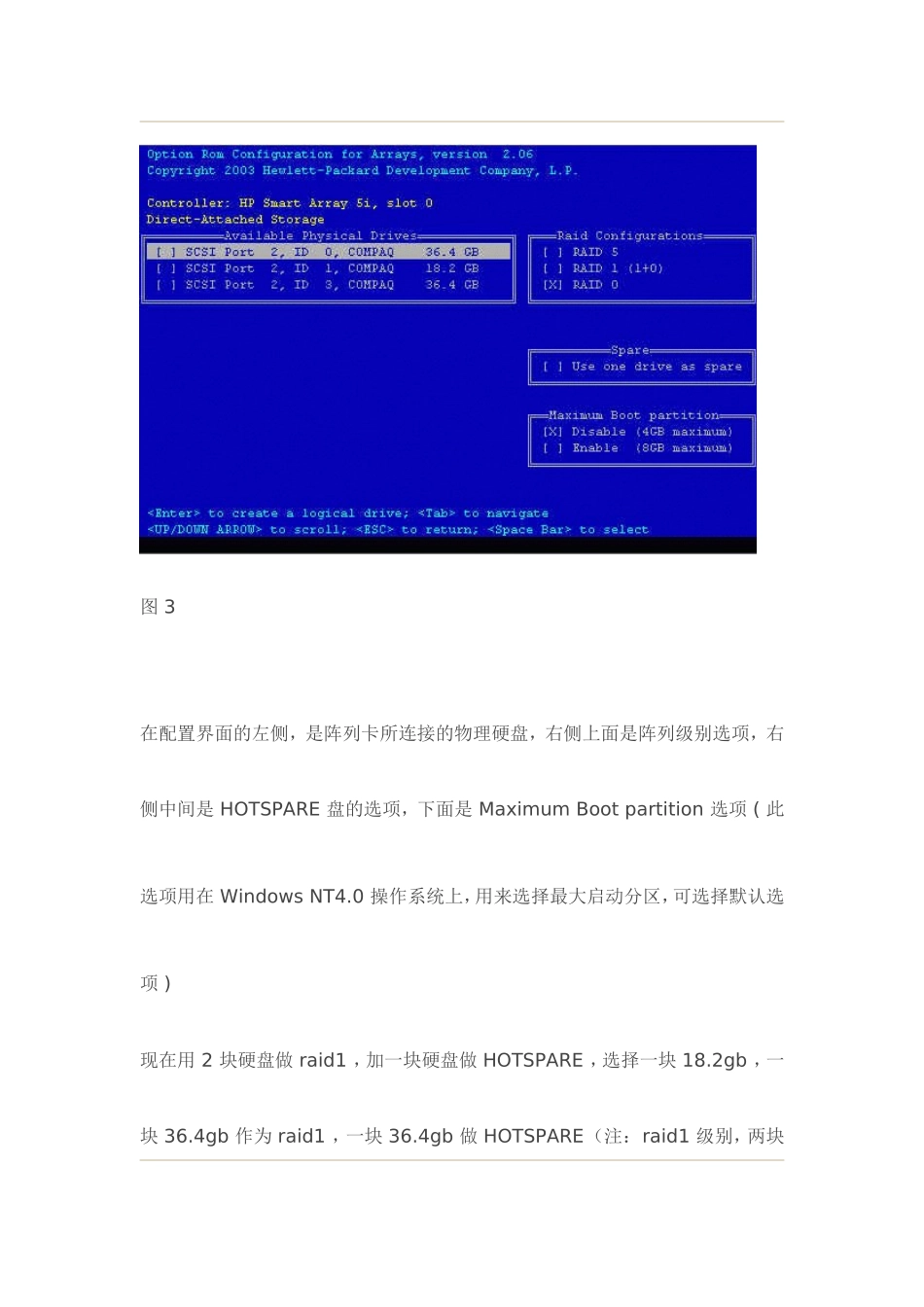

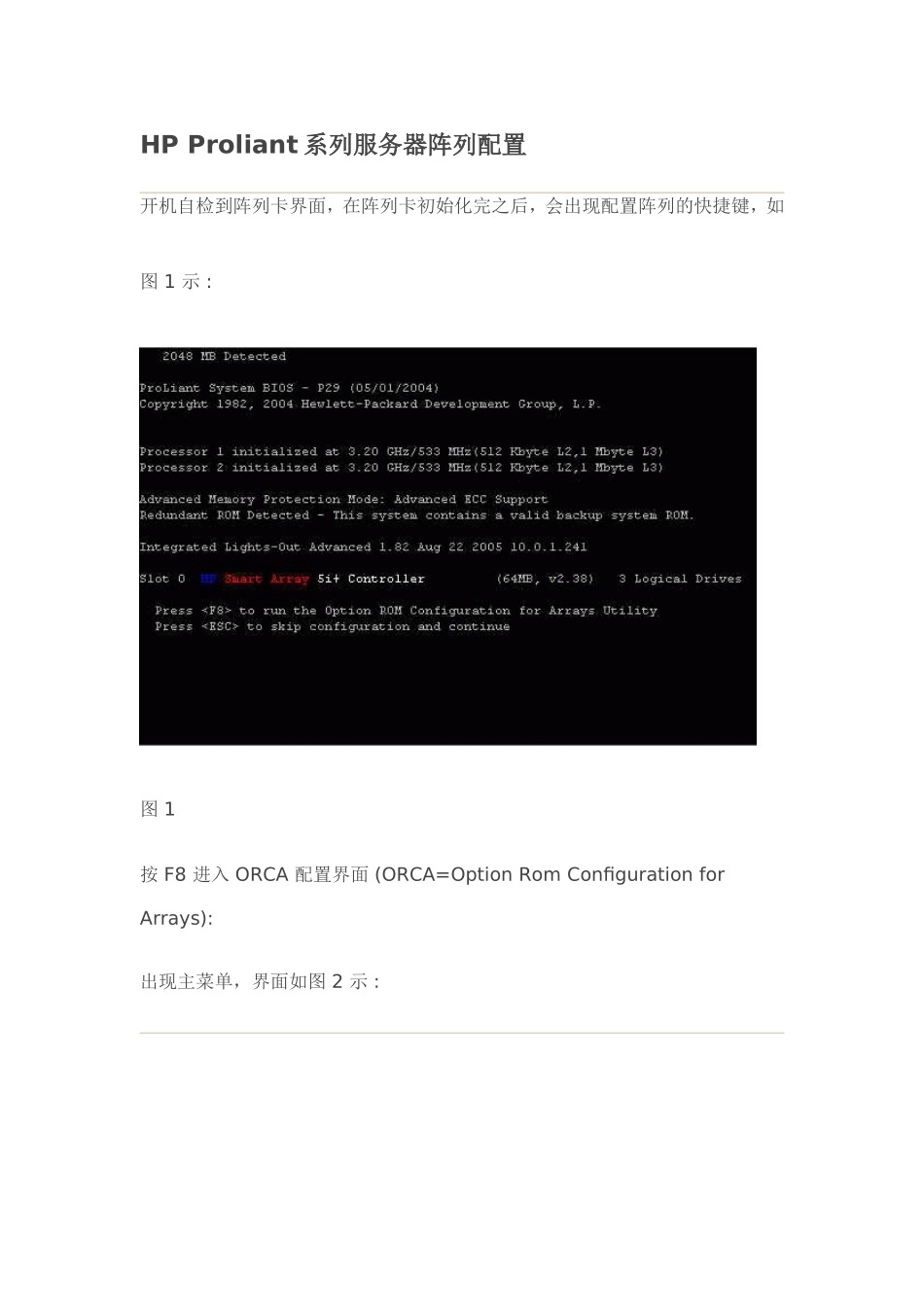

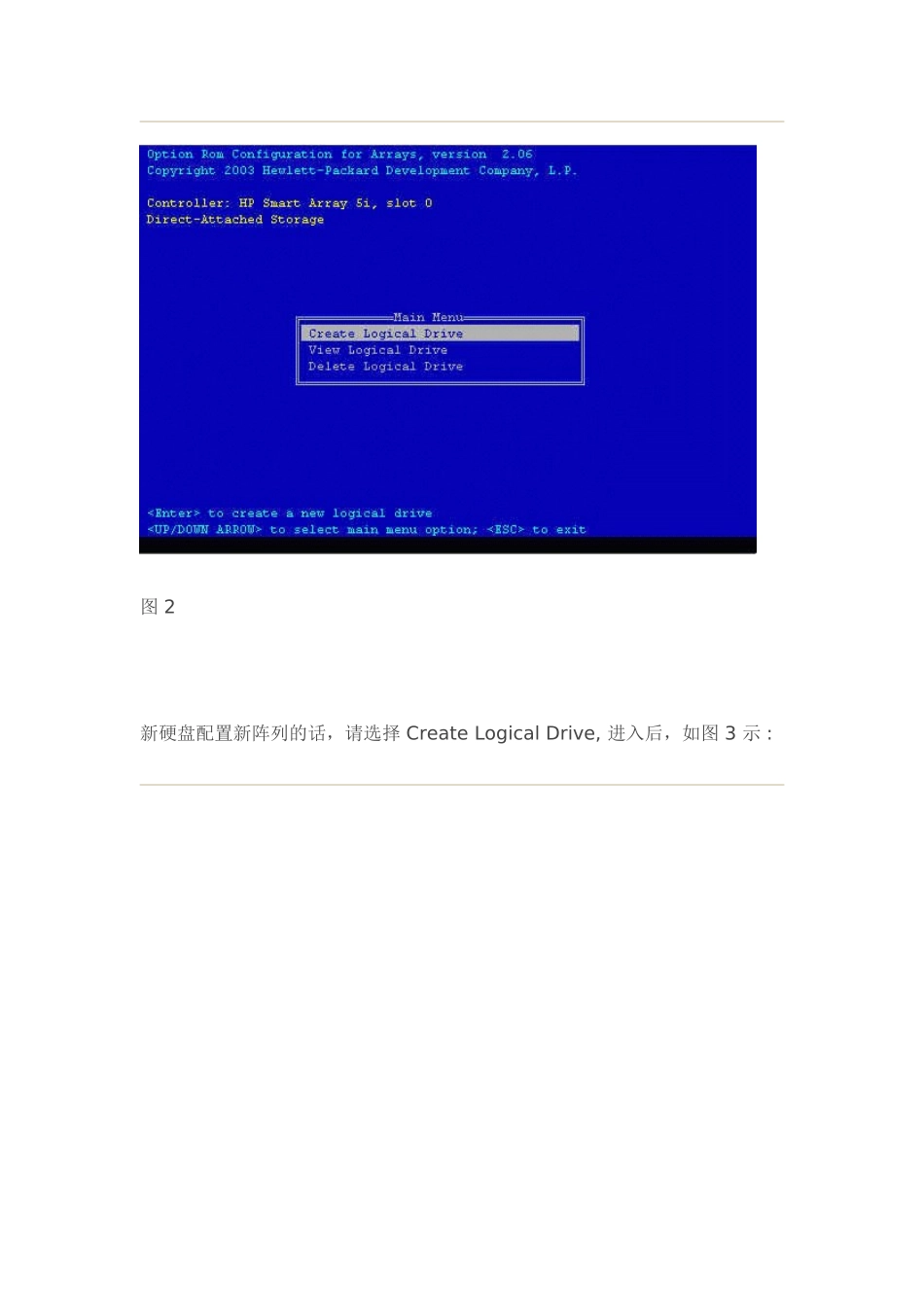

HP Proliant 系列服务器阵列配置开机自检到阵列卡界面，在阵列卡初始化完之后，会出现配置阵列的快捷键，如图 1 示 :图 1按 F8 进入 ORCA 配置界面 (ORCA=Option Rom Configuration for Arrays):出现主菜单，界面如图 2 示 :图 2 新硬盘配置新阵列的话，请选择 Create Logical Drive, 进入后，如图 3 示 :图 3 在配置界面的左侧，是阵列卡所连接的物理硬盘，右侧上面是阵列级别选项，右侧中间是 HOTSPARE 盘的选项，下面是 Maximum Boot partition 选项 ( 此选项用在 Windows NT4.0 操作系统上，用来选择最大启动分区，可选择默认选项 )现在用 2 块硬盘做 raid1 ，加一块硬盘做 HOTSPARE ，选择一块 18.2gb ，一块 36.4gb 作为 raid1 ，一块 36.4gb 做 HOTSPARE （注： raid1 级别，两块硬盘容量必须一致，如果不一致，以最小容量的盘为准）按 SPACE 键（空格键）选择 2 块硬盘 , 选择成功后会在 [ ] 前面有 X 的提示，如图 4:图 4 选择物理盘后，按 TAB 键到右侧上面，来选择阵列级别， ORCA 自动识别为 raid1 如图 5 示 :图 5 再按 TAB 键到 Spare 选项，来选择 HOTSPARE 盘，依旧按 Space 键来选定，选择后如图 6 示 :图 6 注：选择 Spare 盘后会在 [ ]Use one drive as spare 选项前多了一个 S ，在没选择的物理盘前面也变成了 [S]按 Enter 创建逻辑盘，会出现如图 7 提示：图 7 F8 保存配置，结果如图 8-1 ， 8-2 示：8-1 8-2 配置完成后，回到主菜单，选择第 2 项查看阵列配置状态，如图 9-1,9-2 示 :9-1 9-2 显示的是新配置的逻辑盘的状态（注意看有 with online spare 的提示， HOTSPARE 盘在阵列中没有任何指示灯提示），再按 Enter 后会出现各个物理盘的状态，如 9-3 所示：至此，按 F8 后进入的 ORCA 配置阵列完成，如果要删除阵列，可以在主菜单选择第 3 项 Delete logical drive 来删除阵列（删除阵列会导致硬盘数据完全丢失）HP SMART ARRAY 系列的阵列卡除了字符界面配置阵列外，还提供了强大的图形化阵列配置工具 Array Configuration Utility-XE(ACU-XE) ，此工具配送在随机所带 Smart Start 光盘里， ACU 可以在 Smart Star 引导服务器后启动（适合任何操作系统），或者在 MicroSoft 系列的 Windows 系列操作系统里启动，然后进行在线配置，配置过...
