NB天线基础介绍专稿

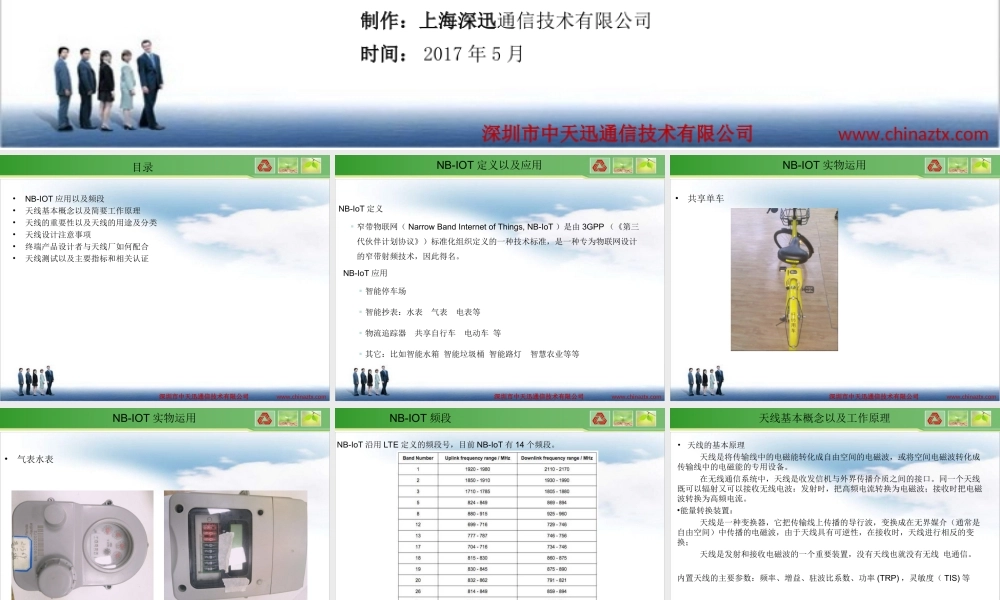

深圳市中天迅通信技术有限公司 www.chinaztx.com上海深迅通信技术有限公司制作：上海深迅通信技术有限公司时间： 2017 年 5 月天线基础交流深圳市中天迅通信技术有限公司 www.chinaztx.com目录•NB-IOT 应用以及频段•天线基本概念以及简要工作原理•天线的重要性以及天线的用途及分类•天线设计注意事项•终端产品设计者与天线厂如何配合•天线测试以及主要指标和相关认证深圳市中天迅通信技术有限公司 www.chinaztx.comNB-IOT 定义以及应用 NB-IoT 定义▪ 窄带物联网（ Narrow Band Internet of Things, NB-IoT ）是由 3GPP （《第三代伙伴计划协议》）标准化组织定义的一种技术标准，是一种专为物联网设计的窄带射频技术，因此得名。NB-IoT 应用▪ 智能停车场▪ 智能抄表：水表 气表 电表等▪ 物流追踪器 共享自行车 电动车 等▪ 其它：比如智能水箱 智能垃圾桶 智能路灯 智慧农业等等深圳市中天迅通信技术有限公司 www.chinaztx.comNB-IOT 实物运用•共享单车深圳市中天迅通信技术有限公司 www.chinaztx.comNB-IOT 实物运用•气表水表深圳市中天迅通信技术有限公司 www.chinaztx.comNB-IOT 频段 NB-IoT 沿用 LTE 定义的频段号，目前 NB-IoT 有 14 个频段。2110-2200深圳市中天迅通信技术有限公司 www.chinaztx.com天线基本概念以及工作原理• 天线的基本原理 天线是将传输线中的电磁能转化成自由空间的电磁波，或将空间电磁波转化成传输线中的电磁能的专用设备。 在无线通信系统中，天线是收发信机与外界传播介质之间的接口。同一个天线既可以辐射又可以接收无线电波：发射时，把高频电流转换为电磁波；接收时把电磁波转换为高频电流。•能量转换装置： 天线是一种变换器，它把传输线上传播的导行波，变换成在无界媒介（通常是自由空间）中传播的电磁波，由于天线具有可逆性，在接收时，天线进行相反的变换； 天线是发射和接收电磁波的一个重要装置，没有天线也就没有无线 电通信。内置天线的主要参数：频率、增益、驻波比系数、功率 (TRP) ，灵敏度（ TIS) 等 深圳市中天迅通信技术有限公司 www.chinaztx.com天线的用途以及天线类型 由于天线是任何一个无线电通信系统都不可缺少的重要组成部分 ，所以天线的用途很广泛，只要利用电磁波来传递信息的地方都要用到天线，如广播、电视、遥感玩具、手机通信、无线上网、物流快递跟踪服务、电子对抗等等。 天线具有互逆性，同一个...
